पथ सफ़ाई

दूसरे प्रोग्राम से आए लोगो और ड्रॉइंग हमेशा साफ़ नहीं होते. कोई आउटलाइन अपने आरंभ बिंदु से एक मिलीमीटर के अंश पहले रुक सकती है, कोई आकृति कई खुले टुकड़ों से बनी हो सकती है, या एक ही पथ फ़ाइल में दो बार हो सकता है. Rayforge ऐसे पथों को ठीक वैसे ही काटता है जैसे वे हैं: जो आकृति केवल बंद दिखती है उसे खुला माना जाता है, और दोहरा पथ दो बार काटा जाता है.

पथ सफ़ाई टूल चुने गए वर्कपीस पर इसे ठीक करते हैं. ये ऑब्जेक्ट मेनू में और कैनवस के संदर्भ मेनू में पथ साफ़ करें के अंतर्गत मिलते हैं. हर टूल एक ही पूर्ववत चरण है.

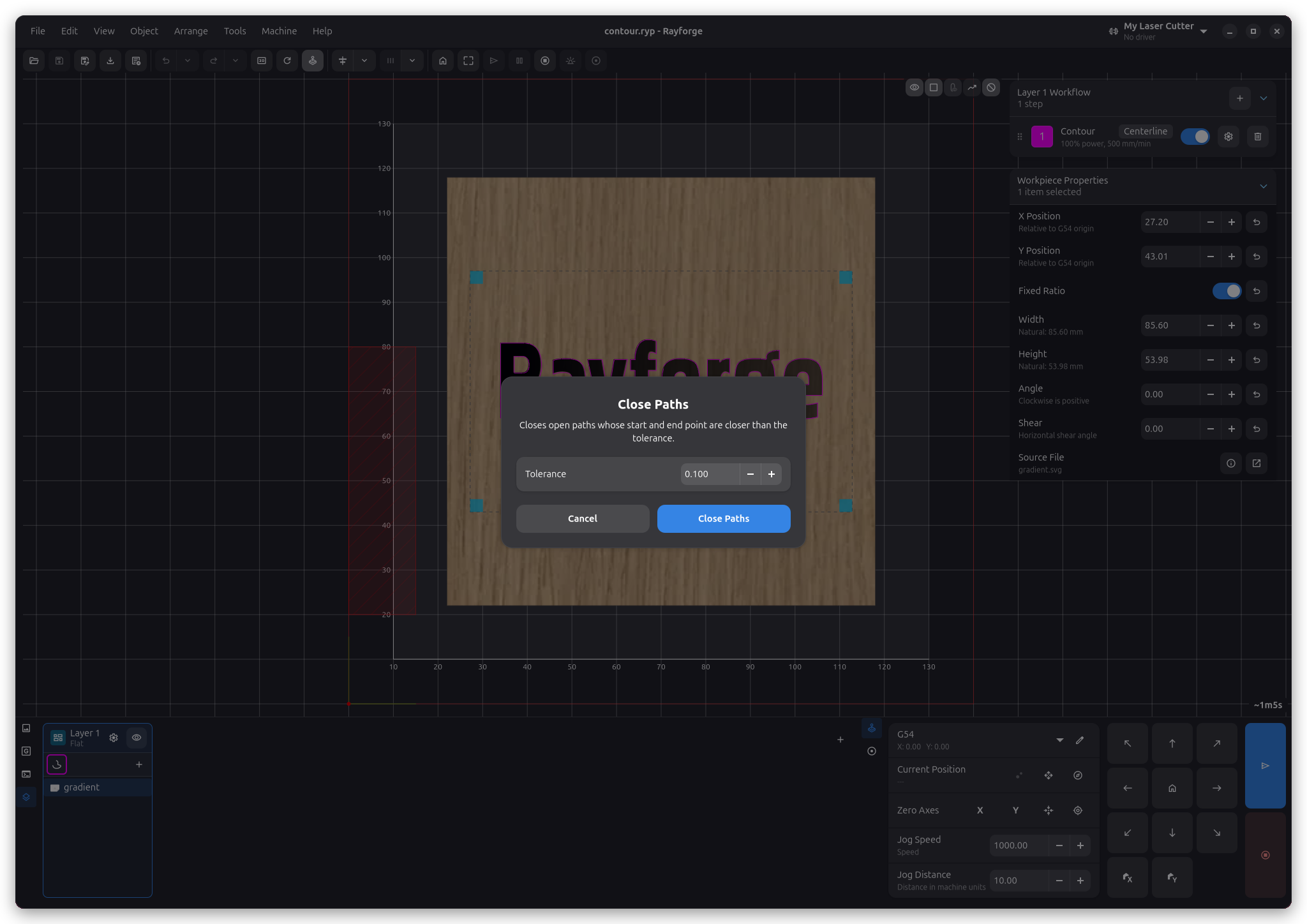

पथ बंद करें संवाद

पथ बंद करें​

पथ बंद करें… हर उस खुले पथ को बंद करता है जिसके आरंभ और अंत बिंदु आपकी दी गई सहनशीलता से अधिक निकट हैं. अंतराल को दोनों मौजूदा बिंदुओं के बीच एक सीधी रेखा से जोड़ा जाता है, इसलिए आकृति न हिलती है और न उसका आकार बदलता है.

खुले पथ जोड़ें​

खुले पथ जोड़ें… उन खुले पथों को लंबे पथों में जोड़ता है जिनके अंत बिंदु सहनशीलता से अधिक निकट हैं. ज़रूरत होने पर टुकड़ों की दिशा उलट दी जाती है, इसलिए यह मायने नहीं रखता कि उन्हें किस क्रम और दिशा में बनाया गया था. अगर जुड़े हुए पथ के सिरे फिर मिल जाते हैं, तो पथ बंद भी कर दिया जाता है.

दोनों टूल सत्र के दौरान आपकी पिछली सहनशीलता याद रखते हैं. ज़्यादातर आयात की गई फ़ाइलों के लिए 0.05 mm से 0.2 mm के बीच की सहनशीलता ठीक रहती है.

डुप्लिकेट हटाएँ​

डुप्लिकेट हटाएँ उन पथों को हटाता है जो उसी वर्कपीस के किसी दूसरे पथ के ठीक ऊपर हैं, चाहे उनकी दिशा या आरंभ बिंदु कुछ भी हो. अगर आप कई वर्कपीस चुनते हैं, तो वह वर्कपीस भी हटा दिया जाता है जो उसी स्थान पर किसी दूसरे चुने गए वर्कपीस की हूबहू प्रति है.

जो पथ अपनी लंबाई के केवल एक हिस्से में ओवरलैप करते हैं, वे बने रहते हैं. जॉब बनाते समय रेखाएँ मर्ज करें पोस्ट-प्रोसेसर उन्हें संभालता है.

अलग-अलग करें​

अलग-अलग करें किसी वर्कपीस के हर पथ को उसका अपना वर्कपीस बना देता है, छेद और खुले पथ भी. यह विभाजित करें से अलग है, जो किसी द्वीप को उसके छेदों के साथ एक रखता है.

पथ सफ़ाई केवल आयात किए गए और ट्रेस किए गए वर्कपीस पर काम करती है. स्केच से बने वर्कपीस को स्केचर में संपादित करें.
