ऑफ़सेट कॉन्टूर
ऑफ़सेट उपकरण (O+F) एक चयनित कॉन्टूर को दी गई दूरी से बड़ा या छोटा करता है, या एक खुले पाथ को स्लॉट
में विस्तारित करता है. कॉन्टूर बनाने वाली एंटिटी चुनें (या जुड़ी हुई ज्यामिति चुनने के लिए डबल-क्लिक
करें), फिर O+F दबाएँ, या पाई मेनू में Offset प्रविष्टि का उपयोग करें.
संवाद ऑफ़सेट दूरी पूछता है और आपके टाइप करते समय कैनवस पर परिणाम का लाइव पूर्वावलोकन दिखाता है:
- बंद कॉन्टूर धनात्मक दूरी से बड़े होते हैं और ऋणात्मक से छोटे. जिस बिंदु पर कॉन्टूर धंस जाएगा, उससे आगे ऑफ़सेट करना अस्वीकार कर दिया जाता है.

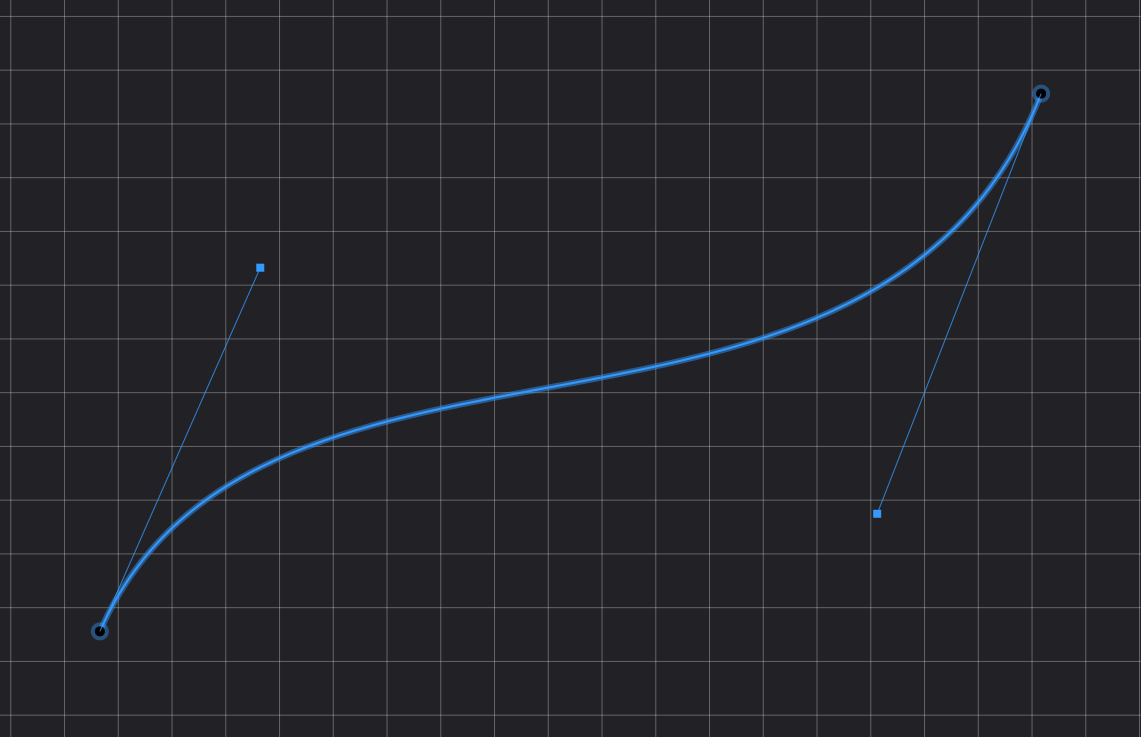

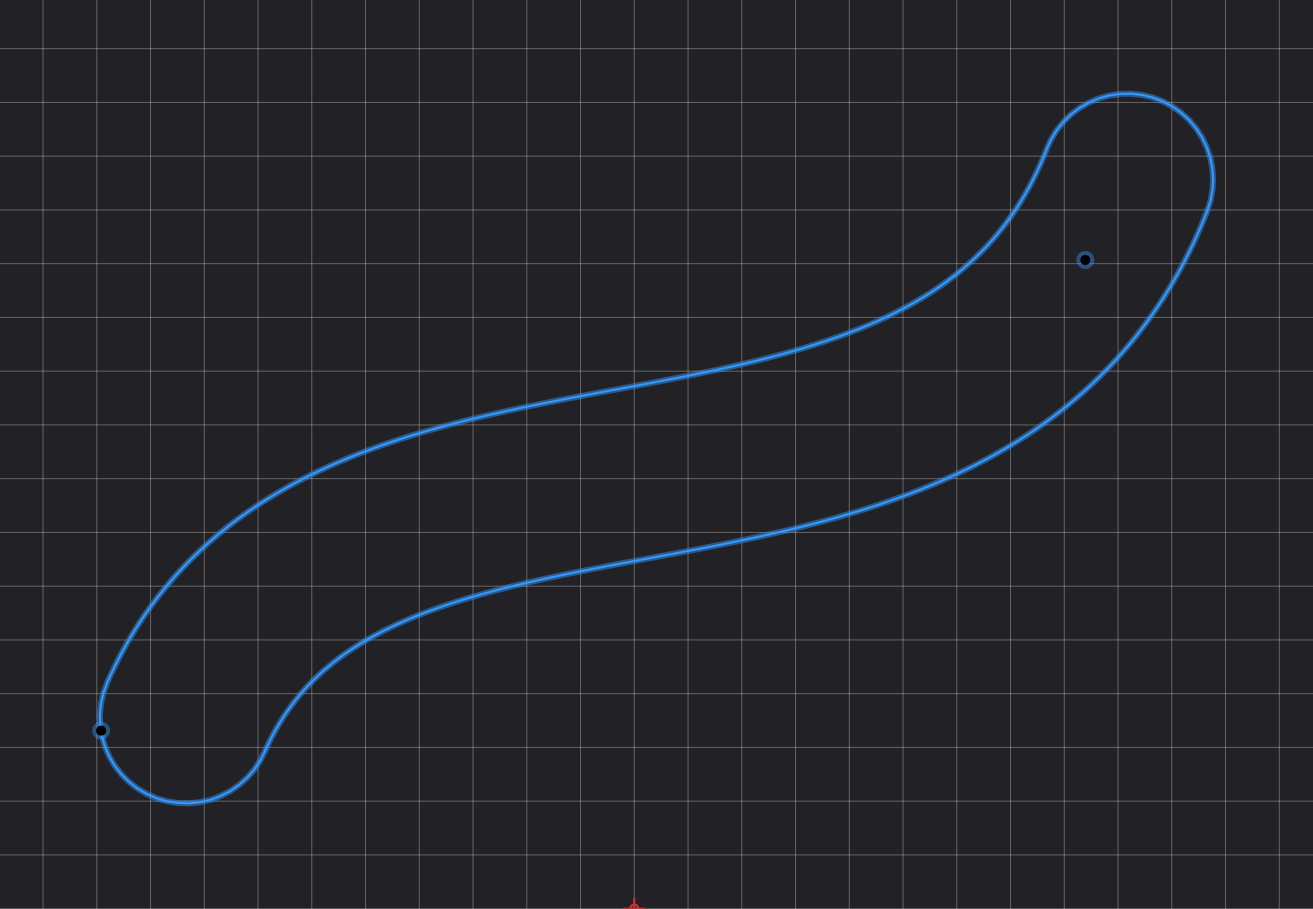

- खुले पाथ दी गई चौड़ाई की एक बंद स्लॉट आउटलाइन बन जाते हैं, गोल सिरों वाले.
ऑफ़सेट करने से चयनित कॉन्टूर परिणाम से बदल जाता है:
- अकेले वृत्त, चाप, और दीर्घवृत्त अपनी एंटिटी प्रकार बनाए रखते हैं और जगह पर अपडेट हो जाते हैं, इसलिए वे पहले की तरह संपादन योग्य और बाध्य योग्य रहते हैं.
- जुड़े खंडों की श्रृंखलाएँ (बेज़ियर सहित) एक बहुभुज एंटिटी से बदल जाती हैं. बहुभुज को एक समूह के रूप में संपादित किया जाता है: उसे खिसकाने के लिए उसके केंद्र बिंदु को खींचें और घुमाने या समान रूप से स्केल करने के लिए हैंडल बिंदु को खींचें.
यदि चयन में कई असंबद्ध कॉन्टूर हैं, तो प्रत्येक को एक ही चरण में स्वतंत्र रूप से ऑफ़सेट किया जाता है.
