सामान्य सेटिंग्स

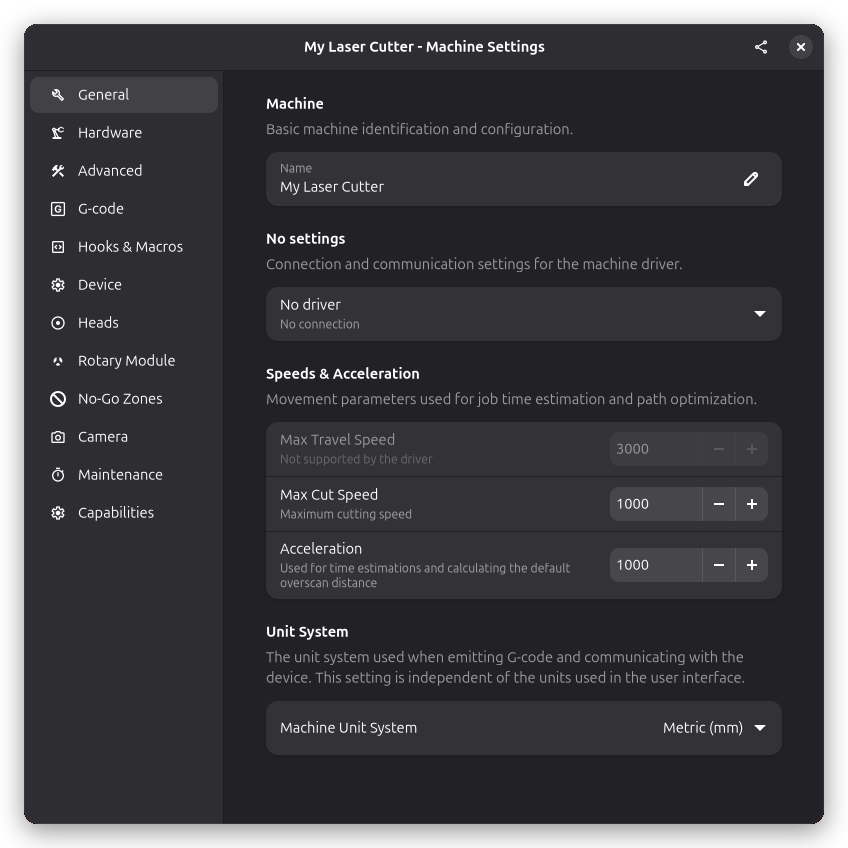

मशीन सेटिंग्स का सामान्य पृष्ठ मशीन नाम, ड्राइवर चयन और कनेक्शन सेटिंग्स, तथा गति पैरामीटर रखता है.

सामान्य सेटिंग्स

मशीन नाम​

अपनी मशीन को एक वर्णनात्मक नाम दें. जब आपके पास कई मशीनें कॉन्फ़िगर हों तो इससे मशीन चयनकर्ता ड्रॉपडाउन में मशीन पहचानने में मदद मिलती है.

ड्राइवर​

अपनी मशीन के नियंत्रक से मेल खाता ड्राइवर चुनें. ड्राइवर Rayforge और हार्डवेयर के बीच संचार संभालता है.

GRBL डिवाइसों के लिए तीन सीरियल ड्राइवर विकल्प हैं:

  • GRBL (सीरियल) — डेडलॉक पहचान और स्टॉल रिकवरी वाला बफ़र-गणना ड्राइवर. अधिकांश GRBL डिवाइसों के लिए अनुशंसित
  • GRBL (सरल सीरियल) — पिंग-पॉंग प्रोटोकॉल ड्राइवर. एक पंक्ति भेजता है, "ok" की प्रतीक्षा करता है, अगली भेजता है. कोई बफ़र प्रबंधन नहीं, कोई डेडलॉक पहचान नहीं. तब उपयोगी जब मानक ड्राइवर गलत अलार्म कारण बनाए
  • GRBL (Rust) — प्रयोगात्मक ड्राइवर जिसका पूर्ण GRBL सीरियल प्रोटोकॉल स्टैक (फ़्लो नियंत्रण, जॉब स्ट्रीमिंग, स्टॉल पहचान, डेडलॉक रिकवरी, सेटिंग्स, और प्रोबिंग) Rust में चलता है. GRBL (सीरियल) के ड्रॉप-इन विकल्प के रूप में चुना जा सकता है

Ruida-आधारित नियंत्रक Ruida RPA ड्राइवर द्वारा समर्थित हैं, जो सीधे USB या UDP पर, या Ruida Protocol Analyzer के माध्यम से TUI RPC से जुड़ता है.

सीरियल पोर्ट बाइंडिंग​

डिवाइस पथ (जैसे /dev/ttyUSB0 या COM3) के बजाय, सीरियल पोर्ट फ़ील्ड 0403:6001 जैसा USB VID:PID पहचानकर्ता भी स्वीकार करता है. जब कोई मशीन VID:PID से बंधी होती है, तो स्वतः-पुनः कनेक्ट OS के USB डिवाइस पुनः गणना करने के बाद — उदाहरण के लिए रीबूट के बाद या मशीन अनप्लग करके दोबारा जोड़ने पर — उसके नए पोर्ट का पालन करता है. किसी डिवाइस का VID:PID lsusb (Linux) या Device Manager → Hardware IDs (Windows) के आउटपुट में ढूँढ़ें.

ड्राइवर चुनने के बाद, कनेक्शन-विशिष्ट सेटिंग्स चयनकर्ता के नीचे दिखाई देती हैं (जैसे सीरियल पोर्ट, बॉड दर). ये चुने गए ड्राइवर पर निर्भर भिन्न होती हैं.

tip

पृष्ठ के ऊपर एक त्रुटि बैनर आपको चेतावनी देता है यदि ड्राइवर कॉन्फ़िगर नहीं है या कोई समस्या आती है.

गतियाँ और त्वरण​

ये सेटिंग्स अधिकतम गतियाँ और त्वरण नियंत्रित करती हैं. इनका उपयोग जॉब समय अनुमान और पाथ अनुकूलन के लिए होता है.

अधिकतम ट्रैवल गति​

तीव्र (गैर-कटिंग) गतियों की अधिकतम गति जब लेज़र बंद हो और हेड नई स्थिति पर जा रहा हो.

  • सामान्य सीमा: 2000-5000 mm/min
  • नोट: वास्तविक गति आपकी फ़र्मवेयर सेटिंग्स द्वारा भी सीमित होती है. यदि चयनित G-code डायलेक्ट ट्रैवल गति निर्दिष्ट करने का समर्थन नहीं करता तो यह फ़ील्ड अक्षम हो जाता है.

अधिकतम कट गति​

कटिंग या उत्कीर्णन ऑपरेशनों के दौरान अनुमत अधिकतम गति.

  • सामान्य सीमा: 500-2000 mm/min
  • नोट: व्यक्तिगत ऑपरेशन कम गतियाँ उपयोग कर सकते हैं

त्वरण​

वह दर जिस पर मशीन त्वरित और मंद होती है, समय अनुमान और डिफ़ॉल्ट ओवरस्कैन दूरी गणना के लिए उपयोग होती है.

  • सामान्य सीमा: 500-2000 mm/s²
  • नोट: फ़र्मवेयर त्वरण सेटिंग्स से मेल खाना या उससे कम होना चाहिए
tip

रूढ़िवादी गति मानों से शुरू करें और क्रमिक रूप से बढ़ाएँ. बेल्ट छलांग, मोटर स्टॉल, या स्थापना सटीकता की हानि के लिए अपनी मशीन देखें.

मशीन प्रोफ़ाइल निर्यात करना​

वर्तमान मशीन कॉन्फ़िगरेशन निर्यात करने के लिए सेटिंग्स संवाद के हेडर बार में शेयर आइकन पर क्लिक करें. सहेजने के लिए एक फ़ोल्डर चुनें. मशीन सेटिंग्स और उसके G-code डायलेक्ट युक्त एक ज़िप फ़ाइल बनती है, जिसे अन्य उपयोगकर्ताओं के साथ साझा किया जा सकता है या किसी अन्य सिस्टम पर आयात किया जा सकता है.
