Reglas de color

Las reglas de color te permiten asignar un tipo de paso a un color específico para que se elija automáticamente la operación correcta al importar un SVG, PDF u otro archivo vectorial. En lugar de crear pasos manualmente para cada capa importada, Rayforge lee el color de cada forma y aplica la regla que coincida.

Cómo funciona​

Cuando importas un archivo vectorial, Rayforge puede agrupar las formas entrantes por su color. Cada color distinto se convierte en una capa. Si existe una regla de color para ese color, la capa recibe automáticamente el tipo de paso de la regla. Los colores sin una regla reciben el comportamiento predeterminado (Contorno para los contornos, más Grabado si las formas tienen rellenos).

Después de asignar el tipo de paso, se ejecuta encima el sistema normal de coincidencia de recetas — así que las reglas de color determinan qué operación se ejecuta, y las recetas determinan cómo se ejecuta (potencia, velocidad, pasadas, etc.).

Crear reglas de color​

1. Abrir la página de Reglas de color​

Menú: Editar → Configuración y luego selecciona Reglas de color en la barra lateral.

2. Añadir una regla​

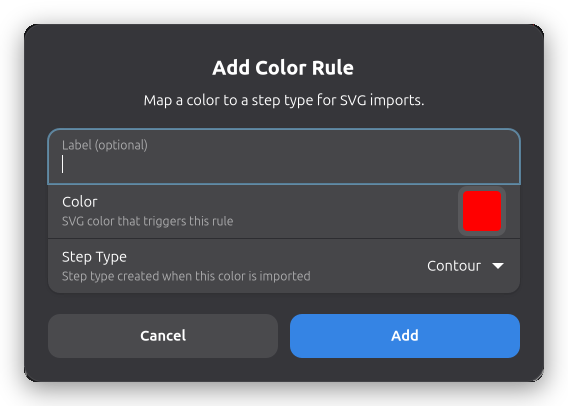

Haz clic en Añadir regla de color para abrir el diálogo del editor:

  • Color — Elige el color SVG que debe activar esta regla. Usa el selector de color para coincidir con el color del trazo o del relleno de tu software de diseño.
  • Etiqueta (opcional) — Un nombre descriptivo que se muestra en la lista de reglas (p. ej. "Cortar rojo", "Grabar azul"). Si se deja en blanco, se usa el valor hexadecimal.
  • Tipo de paso — La operación que se creará al importar este color. Está disponible cualquier tipo de paso registrado, incluidos los proporcionados por complementos (p. ej. Shrink Wrap, Material Test Grid).

3. Guardar​

Haz clic en Añadir para guardar la regla. Surte efecto de inmediato en la siguiente importación. Las reglas se guardan en tu configuración de usuario y persisten entre sesiones.

Coincidir colores exactamente

Las reglas de color coinciden por valor hexadecimal exacto. Al elegir un color en tu software de diseño (Inkscape, Illustrator, etc.), anota el código hexadecimal exacto e introduce el mismo valor en Rayforge. Por ejemplo, #e34c4c en tu SVG debe ser #e34c4c en la regla — incluso una diferencia de un dígito impedirá la coincidencia.

Administrar reglas​

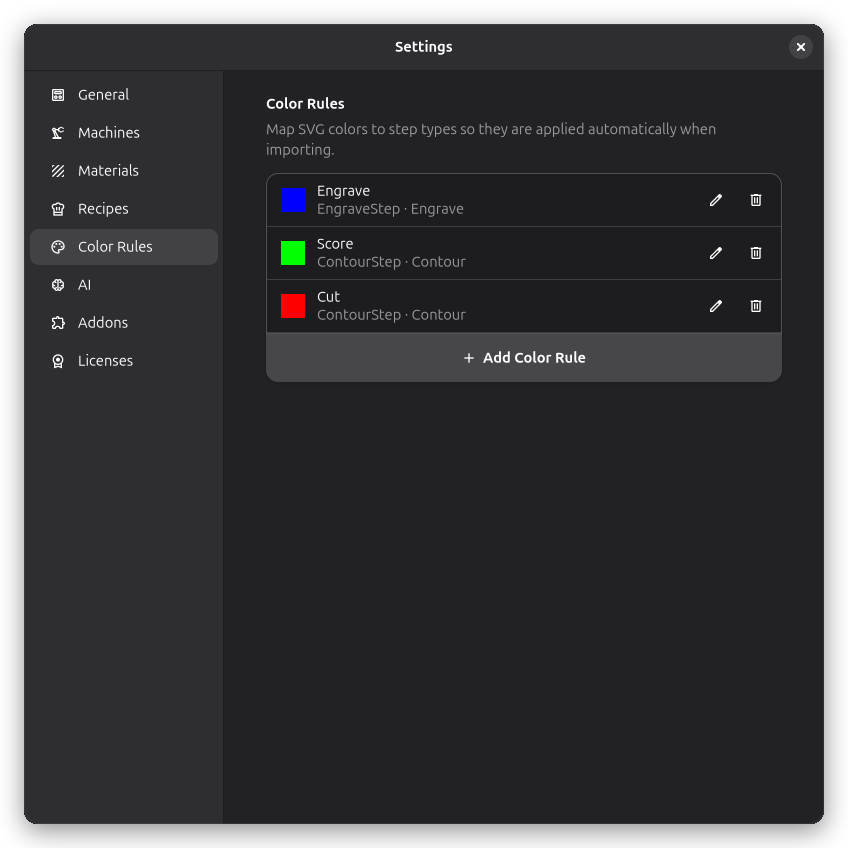

Cada regla de la lista muestra una muestra de color, la etiqueta, el tipo de paso y los botones de editar/eliminar.

  • Editar — Cambia el color, la etiqueta o el tipo de paso. Cambiar el color de una regla existente la reemplaza (el color anterior se elimina).
  • Eliminar — Elimina la regla de forma permanente.
  • Tipos de paso no disponibles — Si se ha desinstalado el complemento del tipo de paso, aparece un icono de advertencia junto a la regla. La regla se conserva para que puedas arreglarla o reinstalar el complemento. Durante la importación, las capas que coinciden con una regla con un tipo de paso no disponible recurren al comportamiento predeterminado.

Comportamiento de importación​

Agrupación automática por color​

Cuando existen reglas de color, el diálogo de importación cambia automáticamente a Colores como origen de capas para los archivos que contienen colores distintos. Esto garantiza que cada color se convierta en su propia capa para que puedan aplicarse las reglas. Todavía puedes volver a Capas SVG u otros orígenes en el diálogo si lo prefieres.

Qué activa una regla​

Una regla de color se aplica cuando:

  1. El archivo se importa con Colores como origen de capas.
  2. El color del trazo o del relleno de una forma coincide exactamente con el color de la regla.
  3. El tipo de paso de la regla está registrado actualmente.

Las reglas no se aplican a los archivos importados con los orígenes de capas Capas SVG o Aplanar, porque esos orígenes no agrupan por color.

Flujo de trabajo de ejemplo​

Una configuración habitual para diseños SVG de varios colores:

  1. En tu software de diseño, asigna colores distintos a diferentes operaciones:

    • Rojo (#ff0000) para contornos de corte
    • Azul (#0000ff) para grabado
    • Verde (#00ff00) para marcado

  2. En Rayforge, crea tres reglas de color:

    • #ff0000 → Contorno
    • #0000ff → Grabado
    • #00ff00 → Contorno (con ajustes de receta diferentes)

  3. Importa el SVG. El diálogo de importación selecciona automáticamente Colores, y cada grupo de colores recibe su tipo de paso automáticamente.

  4. Ajusta finamente con recetas para establecer la potencia, la velocidad y otros parámetros por tipo de paso.

Reglas de color y recetas​

Las reglas de color y las recetas son complementarias:

CaracterísticaLo que estableceCuándo se aplica
Reglas de colorTipo de paso (Contorno, etc.)Al importar
RecetasAjustes del paso (potencia, etc.)Al crear el paso

Una configuración típica es usar las reglas de color para elegir la operación y las recetas para configurar los parámetros. Por ejemplo, una regla de color rojo se asigna a Contorno, y una receta limitada al tipo de paso Contorno en tu material actual aplica la velocidad y la potencia de corte adecuadas.
