Configurações de Hardware

A página de Hardware nas Configurações da Máquina configura as dimensões físicas, sistema de coordenadas e limites de movimento da sua máquina.

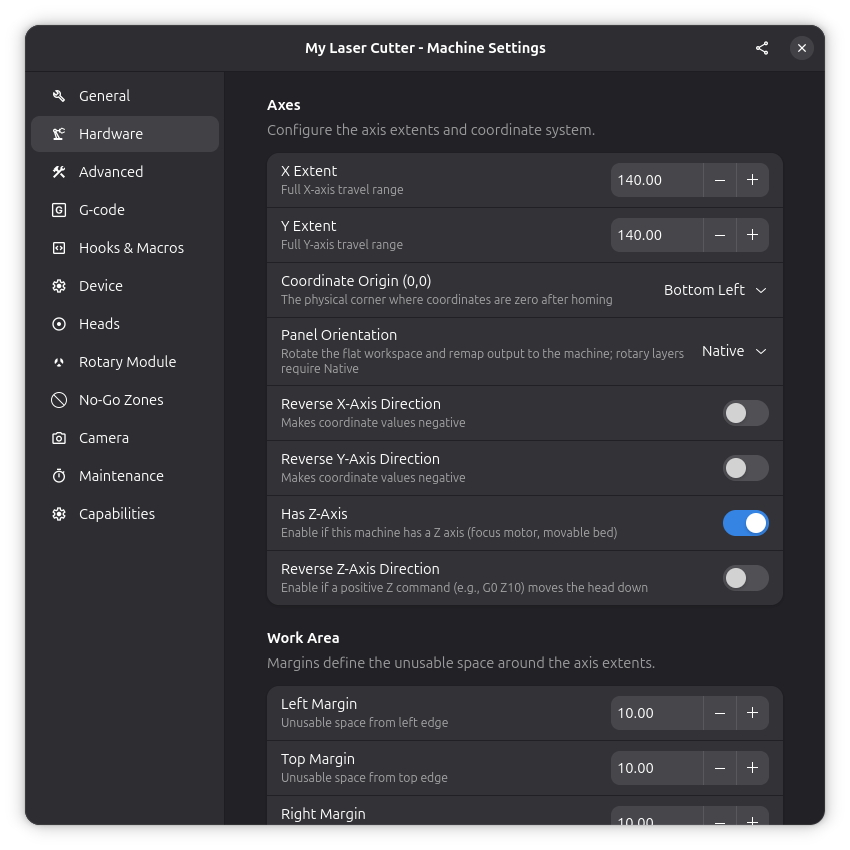

Configurações de Hardware

Eixos​

Configure a extensão dos eixos e o sistema de coordenadas para sua máquina.

Extensão X/Y​

A faixa completa de deslocamento de cada eixo nas unidades da máquina.

  • Meça a área de corte real, não o exterior da máquina
  • Considere quaisquer obstruções ou limites
  • Exemplo: 400 para um laser K40 típico

Origem das Coordenadas​

Selecione onde a origem das coordenadas da sua máquina (0,0) está localizada. Isso determina como as coordenadas são interpretadas.

  • Inferior Esquerdo: Mais comum para dispositivos GRBL. X aumenta para a direita, Y aumenta para cima.
  • Superior Esquerdo: Comum para algumas máquinas estilo CNC. X aumenta para a direita, Y aumenta para baixo.
  • Superior Direito: X aumenta para a esquerda, Y aumenta para baixo.
  • Inferior Direito: X aumenta para a esquerda, Y aumenta para cima.

Encontrando Sua Origem​

  1. Leve sua máquina à origem usando o botão Home
  2. Observe para onde a cabeça do laser se move
  3. Essa posição é sua origem (0,0)
informação

A configuração de origem das coordenadas afeta como o G-code é gerado. Certifique-se de que corresponde à configuração de homing do seu firmware.

Direção do Eixo​

Inverta a direção de qualquer eixo se necessário:

  • Inverter Direção do Eixo X: Torna os valores de coordenada X negativos
  • Inverter Direção do Eixo Y: Torna os valores de coordenada Y negativos
  • Inverter Direção do Eixo Z: Habilite se um comando Z positivo (ex: G0 Z10) move a cabeça para baixo

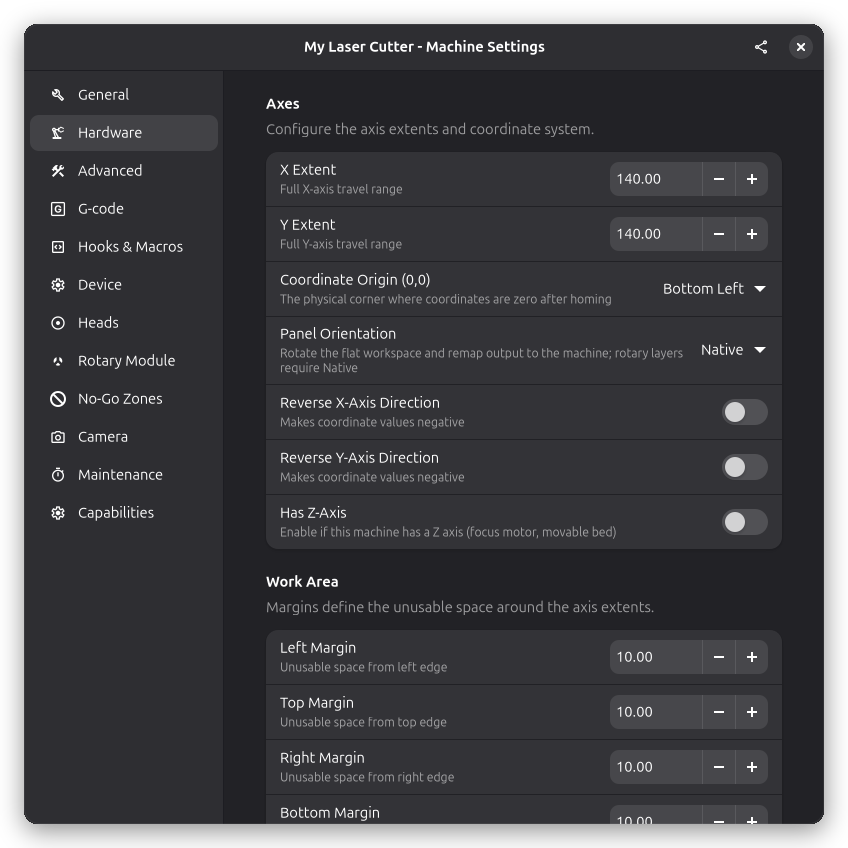

Eixo Z​

Nem todo laser tem um eixo Z — muitas máquinas de diodo simples de 2 eixos não têm. Use estas configurações para informar ao Rayforge se sua máquina pode se mover em Z:

  • Tem eixo Z: Habilite se esta máquina tiver um eixo Z (motor de foco, mesa móvel ou pórtico que pode se mover verticalmente). Quando desabilitado, o eixo Z é tratado como ausente: nenhum movimento Z é gerado, e o canvas 3D distribui o conteúdo no plano de gravação em vez de mostrar uma cabeça se movendo ao longo de Z.
  • Inverter Direção do Eixo Z: Só é mostrado quando Tem eixo Z está habilitado. Habilite se um comando Z positivo (ex: G0 Z10) move a cabeça para baixo.

Orientação do painel​

A orientação do painel gira a área de trabalho plana como apresentada na tela e reatribui a saída de volta à máquina. Isso é útil quando uma cama fisicamente orientada em retrato é mais fácil de editar em paisagem.

  • Nativo: A área de trabalho é mostrada exatamente como a máquina está orientada
  • Girar para a esquerda: A área de trabalho é girada 90 graus no sentido anti-horário
  • Girar para a direita: A área de trabalho é girada 90 graus no sentido horário

Camadas rotativas exigem a orientação Nativo.

Área de Trabalho​

As margens definem o espaço inutilizável ao redor das bordas da extensão dos seus eixos. Isso é útil quando sua máquina tem áreas onde o laser não pode alcançar (ex: devido à montagem da cabeça do laser, correntes de cabos ou outras obstruções).

  • Margem Esquerda/Superior/Direita/Inferior: O espaço inutilizável de cada borda nas unidades da máquina

Quando as margens são definidas, a área de trabalho (espaço utilizável) é calculada como a extensão dos eixos menos as margens.

Limites de Software​

Limites de segurança configuráveis para mover a cabeça da máquina. Quando habilitados, os controles de jog impedirão movimento fora desses limites.

  • Habilitar Limites de Software Personalizados: Alternar para usar limites personalizados em vez dos limites da superfície de trabalho
  • X/Y Mín: Coordenada mínima para cada eixo
  • X/Y Máx: Coordenada máxima para cada eixo

Os limites de software são automaticamente restringidos para ficar dentro da extensão dos eixos (0 ao valor de extensão).

dica

Use limites de software para proteger áreas da sua superfície de trabalho que nunca devem ser alcançadas durante o jog, como áreas com fixadores ou equipamentos sensíveis.
