Панель керування

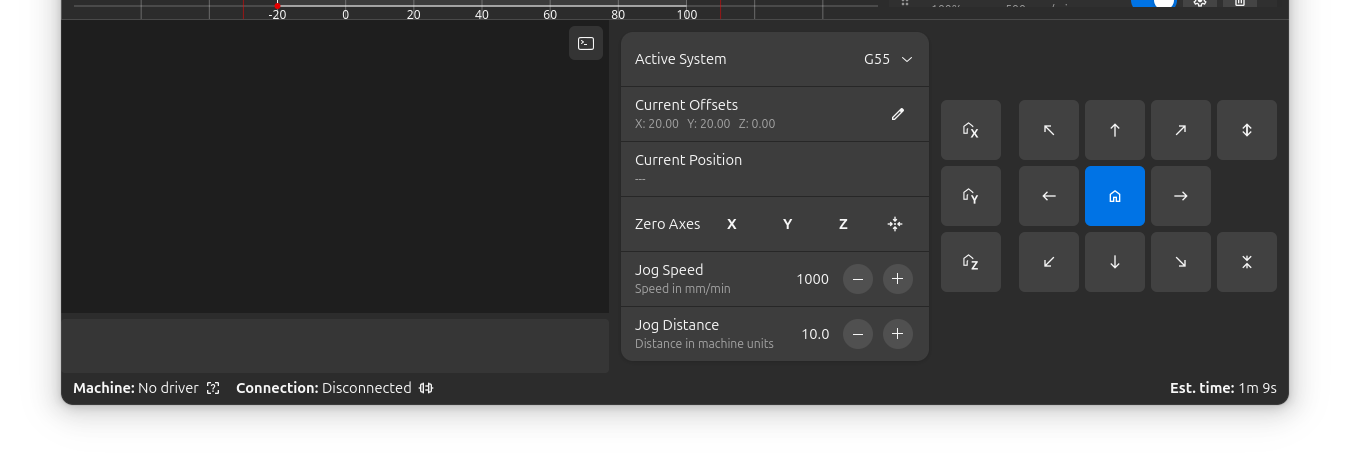

Панель керування в нижній частині вікна Rayforge надає ручний контроль над позицією вашого лазерного різака, статус машини в реальному часі та перегляд журналу для моніторингу операцій.
Огляд
Панель керування об'єднує кілька функцій в одному зручному інтерфейсі:
- Контролі переміщення: Ручне переміщення та позиціонування
- Статус машини: Позиція та стан з'єднання в реальному часі
- Консоль: Інтерактивний термінал G-коду з підсвічуванням синтаксису
- Робоча система координат (WCS): Швидкий вибір WCS
Доступ до панелі керування
Панель керування завжди видима в нижній частині головного вікна. Вона може бути переключена через:
- Меню: Вид → Панель керування
- Гаряча клавіша: Ctrl+L
Контролі переміщення доступні тільки при підключенні до машини, яка підтримує операції переміщення.
Контролі переміщення
Контролі переміщення надають ручний контроль над позицією вашого лазерного різака, дозволяючи точно переміщувати лазерну головку для налаштування, вирівнювання та тестування.
Контролі калібрування
Калібруйте осі вашої машини для встановлення референсної позиції:
| Кнопка | Функція | Опис |
|---|---|---|
| Home X | Калібрує X вісь | Переміщує вісь X у позицію home |
| Home Y | Калібрує Y вісь | Переміщує вісь Y у позицію home |
| Home Z | Калібрує Z вісь | Переміщує вісь Z у позицію home |
| Home All | Калібрує всі осі | Калібрує всі осі одночасно |
Рекомендується калібрувати всі осі перед початком будь-якої роботи для забезпечення точного позиціонування.
Направлене переміщення
Контролі переміщення надають кнопки для направленого переміщення:
↖ ↑ ↗
← • →
↙ ↓ ↘
| Кнопка | Переміщення | Гаряча клавіша |
|---|---|---|
| ↑ | Y+ (Y- якщо машина Y-перевернута) | Стрілка вгору |
| ↓ | Y- (Y+ якщо машина Y-перевернута) | Стрілка вниз |
| ← | X- (вліво) | Стрілка вліво |
| → | X+ (вправо) | Стрілка вправо |
| ↖ (вгору-вліво) | X- Y+/- (по діагоналі) | - |
| ↗ (вгору-вправо) | X+ Y+/- (по діагоналі) | - |
| ↙ (вниз-вліво) | X- Y-/+ (по діагоналі) | - |
| ↘ (вниз-вправо) | X+ Y-/+ (по діагоналі) | - |
| Z+ | Вісь Z вгору | Page Up |
| Z- | Вісь Z вниз | Page Down |
Гарячі клавіші працюють тільки коли головне вікно має фокус.
Візуальний зворотний зв'язок
Кнопки переміщення надають візуальний зворотний зв'язок:
- Нормально: Кнопка увімкнена та безпечна для використання
- Попередження (помаранчевий): Переміщення наближається або перевищує м'які обмеження
- Вимкнено: Переміщення не підтримується або машина не підключена
Налаштування переміщення
Налаштуйте поведінку операцій переміщення:
Швидкість переміщення:
- Діапазон: 1-10,000 мм/хв
- За замовчуванням: 1,000 мм/хв
- Призначення: Контролює, як швидко переміщується лазерна головка
- Використовуйте нижчі швидкості (100-500 мм/хв) для точного позиціонування
- Використовуйте вищі швидкості (1,000-3,000 мм/хв) для більших переміщень
- Дуже високі швидкості можуть спричинити пропущені кроки на деяких машинах
Відстань переміщення:
- Діапазон: 0.1-1,000 мм
- За замовчуванням: 10.0 мм
- Призначення: Контролює, як далеко переміщується лазерна головка за одне натискання кнопки
- Використовуйте малі відстані (0.1-1.0 мм) для точного налаштування
- Використовуйте середні відстані (5-20 мм) для загального позиціонування
- Використовуйте великі відстані (50-100 мм) для швидкого перепозиціонування
Відображення статусу машини
Панель керування відображає інформацію про вашу машину в реальному часі:
Поточна позиція
Показує позицію лазерної головки в активній системі координат:
- Координати відносно вибраного початку WCS
- Оновлюється в реальному часі під час переміщення або виконання робіт
- Формат: значення X, Y, Z у міліметрах
Статус з'єднання
- Підключено: Зелений індикатор, машина відповідає
- Відключено: Сірий індикатор, немає з'єднання з машиною
- Помилка: Червоний індикатор, проблема зі з'єднанням або комунікацією
Стан машини
- Idle (бездіяльність): Машина готова до команд
- Run (робота): Робота зараз виконується
- Hold (пауза): Робота призупинена
- Alarm (тривога): Машина в стані тривоги
- Home (калібрування): Цикл калібрування виконується
Робоча система координат (WCS)
Панель керування надає швидкий доступ до керування робочою системою координат.
Вибір активної системи
Виберіть, яка система координат зараз активна:
| Опція | Тип | Опис |
|---|---|---|
| G53 (Machine) | Фіксована | Абсолютні координати машини, не можуть бути змінені |
| G54 (Work 1) | Користувацька | Перша робоча система координат |
| G55 (Work 2) | Користувацька | Друга робоча система координат |
| G56 (Work 3) | Користувацька | Третя робоча система координат |
| G57 (Work 4) | Користувацька | Четверта робоча система координат |
| G58 (Work 5) | Користувацька | П'ята робоча система координат |
| G59 (Work 6) | Користувацька | Шоста робоча система координат |
Поточні зміщення
Відображає значення зміщення для активної WCS:
- Показано як (X, Y, Z) у міліметрах
- Представляє відстань від початку координат машини до початку WCS
- Оновлюється автоматично при зміні зміщень WCS
Встановлення нуля WCS
Визначте, де має бути початок активної WCS:
| Кнопка | Функція | Опис |
|---|---|---|
| Zero X | Встановити X=0 | Робить поточну позицію X початком X для активної WCS |
| Zero Y | Встановити Y=0 | Робить поточну позицію Y початком Y для активної WCS |
| Zero Z | Встановити Z=0 | Робить поточну позицію Z початком Z для активної WCS |
Кнопки Zero вимкнені коли вибрано G53 (координати машини), оскільки координати машини фіксовані апаратно.
- Підключіться до машини та відкалібруйте всі осі
- Виберіть WCS, який ви хочете налаштувати (наприклад, G54)
- Перемістіть лазерну головку в бажану позицію початку координат
- Натисніть Zero X та Zero Y, щоб встановити цю позицію як (0, 0)
- Зміщення зберігається в контролері вашої машини
Консоль
Консоль надає інтерактивний інтерфейс у стилі терміналу для відправки G-code команд та моніторингу комунікації машини:
Введення команд
Поле введення команд дозволяє відправляти "сирий" G-code безпосередньо на машину:
- Підтримка кількох рядків: Вставте або введіть кілька команд
- Enter: Відправляє всі команди
- Shift+Enter: Вставляє новий рядок (для редагування перед відправкою)
- Історія: Використовуйте стрілки вгору/вниз для навігації по раніше відправленим командам
Відображення журн алу
Журнал показує комунікацію між Rayforge та вашою машиною з підсвічуванням синтаксису для легкого читання:
- Користувацькі команди (синій): Команди, які ви ввели або відправили під час робіт
- Часові мітки (сірий): Час кожного повідомлення
- Помилки (червоний): Повідомлення про помилки від машини
- Попередження (помаранчевий): Попереджувальні повідомлення
- Опитування статусу (тьмяно): Звіти про позицію/статус в реальному часі, такі як
<Idle|WPos:0.000,0.000,0.000|...>
Детальний режим
Натисніть іконку терміналу у верхньому правому куті консолі для перемикання детального виводу:
- Вимкнено (за замовчуванням): Приховує часті опитування статусу та відповіді "ok"
- Увімкнено: Показує всю комунікацію з машиною
Поведінка авто-прокрутки
Консоль автоматично прокручується для показу нових повідомлень:
- Прокрутка вгору вимикає авто-прокрутку, щоб ви могли переглянути історію
- Прокрутка вниз знову вмикає авто-прокрутку
- Нові повідомлення з'являються негайно коли авто-прокрутка активна
Використання консолі для виправлення проблем
Консоль незамінна для діагностики проблем:
- Перевірте, що команди відправляються правильно
- Перевірте наявність повідомлень про помилки від контролера
- Моніторте статус з'єднання та стабільність
- Переглядайте прогрес виконання роботи в реальному часі
- Відправляйте діагностичні команди (наприклад,
$$для перегляду налаштувань GRBL)
Сумісність з машинами
Панель керування адаптується до можливостей вашої машини:
Підтримка осей
- Вісь X/Y: Підтримується практично всіма лазерними різаками
- Вісь Z: Доступна тільки на машинах з контролем Z-осі
- Діагональне переміщення: Вимагає підтримки обох осей X та Y
Типи машин
| Тип машини | Підтримка переміщення | Примітки |
|---|---|---|
| GRBL (v1.1+) | Повна | Підтримує всі функції переміщення |
| Smoothieware | Повна | Підтримує всі функції переміщення |
| Кастомні контролери | Змінна | Залежить від реалізації |
Функції безпеки
М'які обмеження
Коли м'які обмеження увімкнено в профілі вашої машини:
- Кнопки показують помаранчеве попередження при наближенні до обмежень
- Переміщення автоматично обмежується для запобігання виходу за межі
- Надає візуальний зворотний зв'язок для запобігання зіткненням
Статус з'єднання
- Всі контролі вимкнені коли немає з'єднання з машиною
- Кнопки оновлюють чутливість залежно від стану машини
- Запобігає випадковому переміщенню під час операції
