Panel de Control

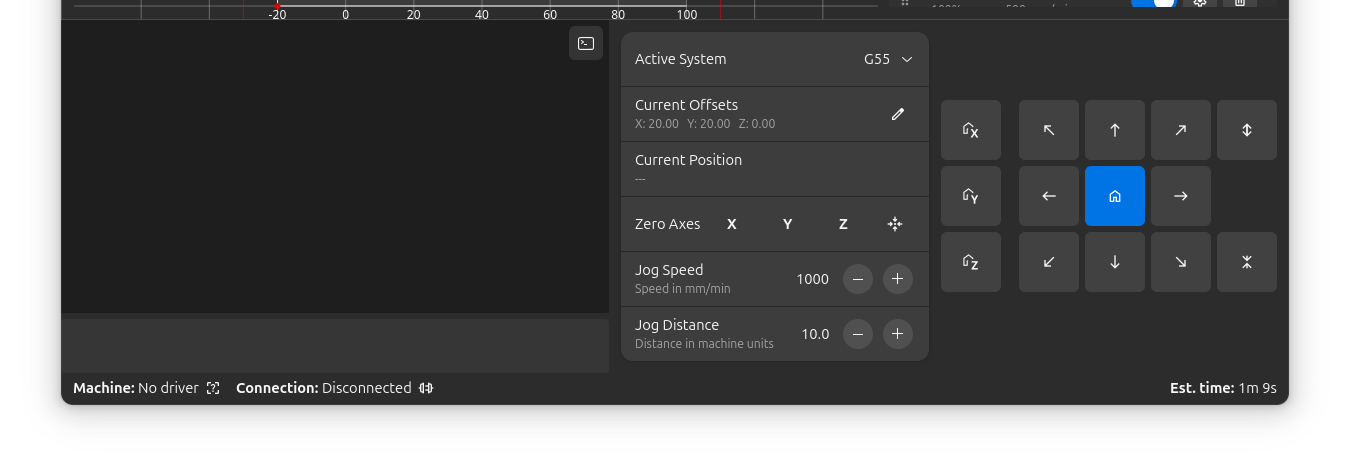

El Panel de Control en la parte inferior de la ventana de Rayforge proporciona control manual sobre la posición de tu cortador láser, estado de la máquina en tiempo real y una vista de registro para monitorear operaciones.
Resumen
El Panel de Control combina varias funciones en una interfaz conveniente:
- Controles de Desplazamiento: Movimiento y posicionamiento manual
- Estado de la Máquina: Posición en tiempo real y estado de conexión
- Consola: Terminal de código G interactiva con resaltado de sintaxis
- Sistema de Coordenadas de Trabajo (WCS): Selección rápida de WCS
Accediendo al Panel de Control
El Panel de Control siempre está visible en la parte inferior de la ventana principal. Puede alternarse vía:
- Menú: Ver → Panel de Control
- Atajo de Teclado: Ctrl+L
Los controles de desplazamiento solo están disponibles cuando se está conectado a una máquina que soporta operaciones de desplazamiento.
Controles de Desplazamiento
Los controles de desplazamiento proporcionan control manual sobre la posición de tu cortador láser, permitiéndote mover precisamente la cabeza del láser para configuración, alineación y propósitos de prueba.
Controles de Homing
Lleva los ejes de tu máquina al origen para establecer una posición de referencia:
| Botón | Función | Descripción |
|---|---|---|
| Home X | Origen eje X | Mueve el eje X a su posición de origen |
| Home Y | Origen eje Y | Mueve el eje Y a su posición de origen |
| Home Z | Origen eje Z | Mueve el eje Z a su posición de origen |
| Home Todo | Origen todos los ejes | Lleva todos los ejes al origen simultáneamente |
Se recomienda llevar todos los ejes al origen antes de iniciar cualquier trabajo para asegurar posicionamiento preciso.
Movimiento Direccional
Los controles de desplazamiento proporcionan botones para movimiento direccional:
↖ ↑ ↗
← • →
↙ ↓ ↘
| Botón | Movimiento | Atajo de Teclado |
|---|---|---|
| ↑ | Y+ (Y- si la máquina tiene Y invertido) | Flecha Arriba |
| ↓ | Y- (Y+ si la máquina tiene Y invertido) | Flecha Abajo |
| ← | X- (izquierda) | Flecha Izquierda |
| → | X+ (derecha) | Flecha Derecha |
| ↖ (superior-izquierda) | X- Y+/- (diagonal) | - |
| ↗ (superior-derecha) | X+ Y+/- (diagonal) | - |
| ↙ (inferior-izquierda) | X- Y-/+ (diagonal) | - |
| ↘ (inferior-derecha) | X+ Y-/+ (diagonal) | - |
| Z+ | Eje Z hacia arriba | Re Pág |
| Z- | Eje Z hacia abajo | Av Pág |
Los atajos de teclado solo funcionan cuando la ventana principal tiene foco.
Retroalimentación Visual
Los botones de desplazamiento proporcionan retroalimentación visual:
- Normal: El botón está habilitado y es seguro de usar
- Advertencia (naranja): El movimiento se acercaría o excedería los límites suaves
- Deshabilitado: El movimiento no está soportado o la máquina no está conectada
Ajustes de Desplazamiento
Configura el comportamiento de las operaciones de desplazamiento:
Velocidad de Desplazamiento:
- Rango: 1-10,000 mm/min
- Por defecto: 1,000 mm/min
- Propósito: Controla qué tan rápido se mueve la cabeza del láser
- Usa velocidades más bajas (100-500 mm/min) para posicionamiento preciso
- Usa velocidades más altas (1,000-3,000 mm/min) para movimientos grandes
- Velocidades muy altas pueden causar pasos perdidos en algunas máquinas
Distancia de Desplazamiento:
- Rango: 0.1-1,000 mm
- Por defecto: 10.0 mm
- Propósito: Controla qué tan lejos se mueve la cabeza del láser por presión de botón
- Usa distancias pequeñas (0.1-1.0 mm) para ajuste fino
- Usa distancias medianas (5-20 mm) para posicionamiento general
- Usa distancias grandes (50-100 mm) para reposicionamiento rápido
Pantalla de Estado de la Máquina
El Panel de Control muestra información en tiempo real sobre tu máquina:
Posición Actual
Muestra la posición de la cabeza del láser en el sistema de coordenadas activo:
- Las coordenadas son relativas al origen WCS seleccionado
- Se actualiza en tiempo real mientras te desplazas o ejecutas trabajos
- Formato: Valores X, Y, Z en milímetros
Estado de Conexión
- Conectado: Indicador verde, la máquina está respondiendo
- Desconectado: Indicador gris, sin conexión a máquina
- Error: Indicador rojo, problema de conexión o comunicación
Estado de la Máquina
- Idle: La máquina está lista para comandos
- Run: Trabajo actualmente en ejecución
- Hold: Trabajo pausado
- Alarm: La máquina está en estado de alarma
- Home: Ciclo de homing en progreso
Sistema de Coordenadas de Trabajo (WCS)
El Panel de Control proporciona acceso rápido a la gestión del Sistema de Coordenadas de Trabajo.
Selección del Sistema Activo
Selecciona qué sistema de coordenadas está actualmente activo:
| Opción | Tipo | Descripción |
|---|---|---|
| G53 (Máquina) | Fijo | Coordenadas absolutas de máquina, no se pueden cambiar |
| G54 (Trabajo 1) | Usuario | Primer sistema de coordenadas de trabajo |
| G55 (Trabajo 2) | Usuario | Segundo sistema de coordenadas de trabajo |
| G56 (Trabajo 3) | Usuario | Tercer sistema de coordenadas de trabajo |
| G57 (Trabajo 4) | Usuario | Cuarto sistema de coordenadas de trabajo |
| G58 (Trabajo 5) | Usuario | Quinto sistema de coordenadas de trabajo |
| G59 (Trabajo 6) | Usuario | Sexto sistema de coordenadas de trabajo |
Desplazamientos Actuales
Muestra los valores de desplazamiento para el WCS activo:
- Mostrados como (X, Y, Z) en milímetros
- Representan la distancia desde el origen de máquina al origen WCS
- Se actualiza automáticamente cuando cambian los desplazamientos WCS
Estableciendo Cero WCS
Define dónde debería estar el origen del WCS activo:
| Botón | Función | Descripción |
|---|---|---|
| Cero X | Establecer X=0 | Hace que la posición X actual sea el origen X para el WCS activo |
| Cero Y | Establecer Y=0 | Hace que la posición Y actual sea el origen Y para el WCS activo |
| Cero Z | Establecer Z=0 | Hace que la posición Z actual sea el origen Z para el WCS activo |
Los botones de cero están deshabilitados cuando G53 (Coordenadas de Máquina) está seleccionado, ya que las coordenadas de máquina están fijadas por hardware.
- Conéctate a tu máquina y lleva todos los ejes al origen
- Selecciona el WCS que quieres configurar (ej., G54)
- Desplaza la cabeza del láser a la posición de origen deseada
- Haz clic en Cero X y Cero Y para establecer esta posición como (0, 0)
- El desplazamiento se almacena en el controlador de tu máquina
Consola
La Consola proporciona una interfaz estilo terminal interactiva para enviar comandos de código G y monitorear la comunicación de la máquina:
Entrada de Comandos
La caja de entrada de comandos te permite enviar código G crudo directamente a la máquina:
- Soporte Multi-línea: Pega o escribe múltiples comandos
- Enter: Envía todos los comandos
- Shift+Enter: Inserta una nueva línea (para editar antes de enviar)
- Historial: Usa flechas Arriba/Abajo para navegar comandos enviados previamente
Pantalla de Registro
El registro muestra la comunicación entre Rayforge y tu máquina con resaltado de sintaxis para fácil lectura:
- Comandos de Usuario (azul): Comandos que ingresaste o enviaste durante trabajos
- Marcas de Tiempo (gris): Hora de cada mensaje
- Errores (rojo): Mensajes de error de la máquina
- Advertencias (naranja): Mensajes de advertencia
- Sondeos de Estado (tenue): Reportes de posición/estado en tiempo real como
<Idle|WPos:0.000,0.000,0.000|...>
Modo Verbose
Haz clic en el ícono de terminal en la esquina superior derecha de la consola para alternar la salida verbose:
- Apagado (por defecto): Oculta sondeos de estado frecuentes y respuestas "ok"
- Encendido: Muestra toda la comunicación de la máquina
Comportamiento de Auto-Desplazamiento
La consola se desplaza automáticamente para mostrar nuevos mensajes:
- Desplazarse hacia arriba deshabilita el auto-desplazamiento para que puedas revisar el historial
- Desplazarse al final rehabilita el auto-desplazamiento
- Los nuevos mensajes aparecen inmediatamente cuando el auto-desplazamiento está activo
Usando la Consola para Solución de Problemas
La consola es invaluable para diagnosticar problemas:
- Verifica que los comandos se estén enviando correctamente
- Revisa mensajes de error del controlador
- Monitorea el estado de conexión y estabilidad
- Revisa el progreso de ejecución del trabajo en tiempo real
- Envía comandos de diagnóstico (ej.,
$$para ver ajustes de GRBL)
Compatibilidad de Máquina
El Panel de Control se adapta a las capacidades de tu máquina:
Soporte de Ejes
- Eje X/Y: Soportado por prácticamente todos los cortadores láser
- Eje Z: Solo disponible en máquinas con control de eje Z
- Movimiento Diagonal: Requiere soporte para ambos ejes X e Y
Tipos de Máquina
| Tipo de Máquina | Soporte de Desplazamiento | Notas |
|---|---|---|
| GRBL (v1.1+) | Completo | Soporta todas las funciones de desplazamiento |
| Smoothieware | Completo | Soporta todas las funciones de desplazamiento |
| Controladores Personalizados | Variable | Depende de la implementación |
Funciones de Seguridad
Límites Suaves
Cuando los límites suaves están habilitados en tu perfil de máquina:
- Los botones muestran advertencia naranja al acercarse a los límites
- El movimiento se limita automáticamente para prevenir exceder los límites
- Proporciona retroalimentación visual para prevenir choques
Estado de Conexión
- Todos los controles están deshabilitados cuando no está conectado a una máquina
- Los botones actualizan la sensibilidad según el estado de la máquina
- Previene movimiento accidental durante la operación
