उन्नत सेटिंग्स

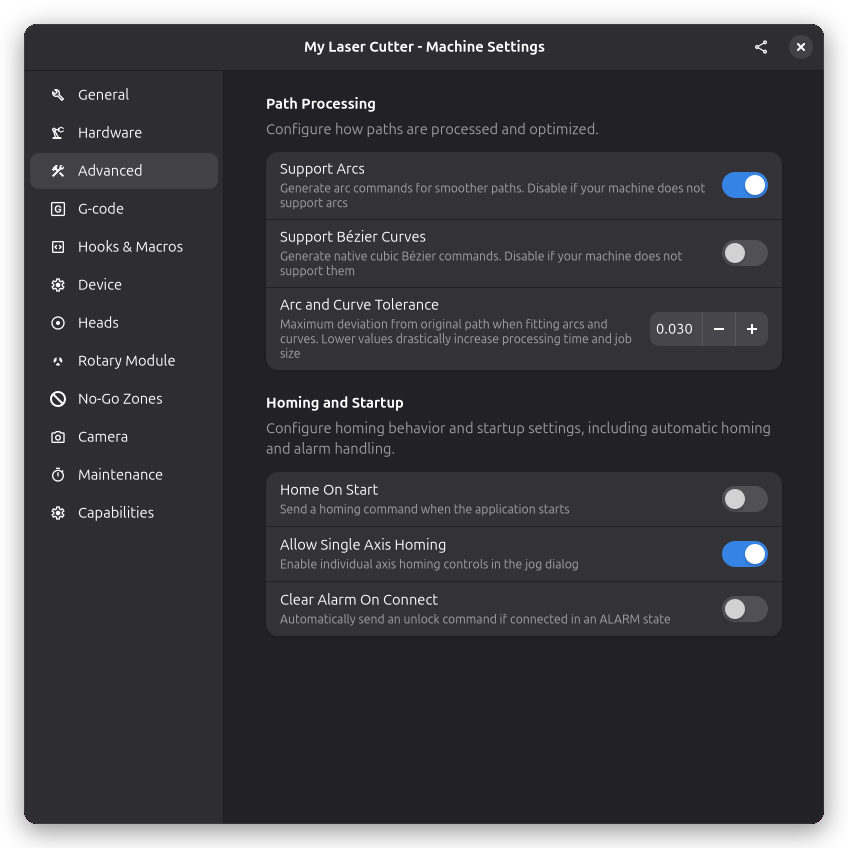

मशीन सेटिंग्स का उन्नत पृष्ठ विशिष्ट उपयोग प्रसंगों के लिए अतिरिक्त कॉन्फ़िगरेशन विकल्प रखता है.

उन्नत सेटिंग्स

कनेक्शन व्यवहार​

सेटिंग्स जो नियंत्रित करती हैं कि कनेक्शन के दौरान Rayforge आपकी मशीन के साथ कैसे बातचीत करे.

कनेक्ट पर होम करें​

सक्षम होने पर, Rayforge मशीन से कनेक्ट होते समय स्वतः होमिंग कमांड ($H) भेजता है.

  • सक्षम करें यदि: आपकी मशीन में विश्वसनीय लिमिट स्विच हैं
  • अक्षम करें यदि: आपकी मशीन में लिमिट स्विच नहीं हैं या होमिंग अविश्वसनीय है

कनेक्ट पर अलार्म साफ़ करें​

सक्षम होने पर, Rayforge कनेक्ट होते समय कोई भी अलार्म अवस्था स्वतः साफ़ कर देता है.

  • सक्षम करें यदि: आपकी मशीन प्रायः अलार्म अवस्था में शुरू होती है
  • अक्षम करें यदि: आप साफ़ करने से पहले अलार्म मैन्युअल रूप से जाँचना चाहते हैं

एकल अक्ष होमिंग की अनुमति दें​

सक्षम होने पर, आप व्यक्तिगत अक्षों को स्वतंत्र रूप से होम कर सकते हैं (X, Y, या Z) बजाय इसके कि सभी अक्ष एक साथ होम हों. यह उन मशीनों के लिए उपयोगी है जहाँ एक अक्ष पहले से सही स्थित में हो सकता है.

Z होमिंग​

चुनता है कि होम करते समय Z अक्ष अपनी संदर्भ स्थिति कैसे ढूँढता है. यह सेटिंग तभी दिखती है जब मशीन का ड्राइवर एक से अधिक तरीकों का समर्थन करता है.

  • होम स्विच: Z, X और Y अक्षों की तरह, अपने होम स्विच तक जाता है
  • प्रोब: Z कंट्रोलर के ऑटो-फ़ोकस प्रोब से कार्य सतह ढूँढता है, फिर सेट की गई फ़ोकस दूरी पर जाता है

चाप और वक्र सेटिंग्स​

नियंत्रित करने की सेटिंग्स कि वक्र पाथ G-code गतियों में कैसे बदले जाते हैं.

चाप समर्थन​

सक्षम होने पर, Rayforge वक्र पाथों के लिए चाप कमांड (G2/G3) जनरेट करता है बजाय उन्हें कई छोटी रैखिक गतियों में तोड़ने के. इससे अधिकांश नियंत्रकों पर अधिक संक्षिप्त G-code और चिकनी गति बनती है.

अक्षम होने पर, सभी वक्र रैखिक खंडों (G1 कमांड) में बदल जाते हैं, जो उन नियंत्रकों के साथ अधिकतम संगतता देता है जो चाप समर्थन नहीं करते.

Bézier वक्र समर्थन​

सक्षम होने पर, Rayforge वक्र पाथों के लिए नेटिव क्यूबिक Bézier कमांड (जैसे LinuxCNC द्वारा उपयोग किया जाने वाला G5 कमांड) जनरेट करता है. इससे समर्थन करने वाले नियंत्रकों पर बहुत चिकनी गति और संक्षिप्त G-code बनता है. यदि आपकी मशीन का फ़र्मवेयर Bézier कमांड समझता नहीं है तो आपको यह सेटिंग अक्षम करनी चाहिए, जिस स्थिति में वक्र इसके बजाय रैखिक खंडों में टूट जाएँगे.

चाप और वक्र सहनशीलता​

यह सेटिंग नियंत्रित करती है कि वक्र पाथों पर चाप और वक्र फ़िट करते समय अधिकतम अनुमत विचलन क्या हो, मिलीमीटर में निर्दिष्ट. छोटा मान अधिक सटीक पाथ देता है लेकिन अधिक कमांड माँग सकता है. बड़ा मान अधिक विचलन देता है लेकिन कम कमांड जनरेट करता है.

सामान्य मान परिशुद्धता कार्य के लिए 0.01mm से तेज़ प्रोसेसिंग के लिए 0.1mm तक होते हैं.

गति के अनुसार द्विदिशात्मक स्कैन ऑफ़सेट​

गति के अनुसार द्विदिशात्मक स्कैन ऑफ़सेट की तालिका बाएँ-से-दाएँ और दाएँ-से-बाएँ रैस्टर पास के बीच क्षैतिज गलत संरेखण को ठीक करती है. कई मशीनों पर यह विचलन स्थिर नहीं होता: लेज़र हेड जितनी तेज़ चलता है, दाएँ-से-बाएँ पास उतना ही अधिक संरेखण से हट जाते हैं, जो बैंडिंग के रूप में दिखाई देता है और अधिक ग्रेविंग गति पर बदतर होता जाता है.

गति के अनुसार द्विदिशात्मक स्कैन ऑफ़सेट

तालिका की प्रत्येक पंक्ति एक ग्रेविंग गति को उस गति पर दाएँ-से-बाएँ पास के लिए आवश्यक ऑफ़सेट (मिलीमीटर में) के साथ जोड़ती है:

  • पंक्ति जोड़ने के लिए पंक्ति जोड़ें का और हटाने के लिए पंक्ति का कचरा बटन उपयोग करें
  • धनात्मक मान दाएँ-से-बाएँ पास को दाईं ओर और ऋणात्मक मान बाईं ओर खिसकाते हैं
  • पंक्तियाँ गति के अनुसार क्रमबद्ध रहती हैं; यदि दो पंक्तियों की गति समान है, तो अंतिम वाली मानी जाती है

जब कोई ग्रेविंग चरण चलता है, तो Rayforge चरण की गति को इस तालिका में देखता है और आस-पास की पंक्तियों के बीच ऑफ़सेट को रैखिक रूप से इंटरपोलेट करता है. पहली पंक्ति से नीचे या अंतिम पंक्ति से ऊपर की गतियाँ निकटतम पंक्ति का ऑफ़सेट उपयोग करती हैं, और खाली तालिका का अर्थ है कि हर गति 0 ऑफ़सेट उपयोग करती है.

बिना सुधार के — गलत संरेखण ग्रेविंग गति के साथ बढ़ता है:

1000, 4000 और 8000 mm/min पर गलत संरेखित रैस्टर पास

ऑफ़सेट तालिका लागू होने पर:

हर गति पर संरेखित रैस्टर पास

यह तालिका केवल उन ग्रेविंग चरणों पर लागू होती है जिनका अपना द्विदिशात्मक स्कैन ऑफ़सेट 0 है; शून्येतर चरण-स्तरीय ऑफ़सेट को हमेशा प्राथमिकता मिलती है. गलत संरेखण कैसा दिखता है और इसे कैसे कैलिब्रेट करें, इसके लिए द्विदिशात्मक स्कैन ऑफ़सेट देखें.
