Deslocar contorno

A ferramenta de deslocamento (O+F) aumenta ou reduz o contorno selecionado em uma distância informada, ou expande um trajeto aberto em uma ranhura. Selecione as entidades que formam um contorno (ou use duplo clique para selecionar a geometria conectada) e pressione O+F, ou use a entrada Deslocar no menu circular.

O diálogo pede a distância de deslocamento e mostra uma pré-visualização ao vivo do resultado na tela enquanto você digita:

• Contornos fechados crescem com distância positiva e encolhem com distância negativa. Um deslocamento que colapsaria o contorno é recusado.

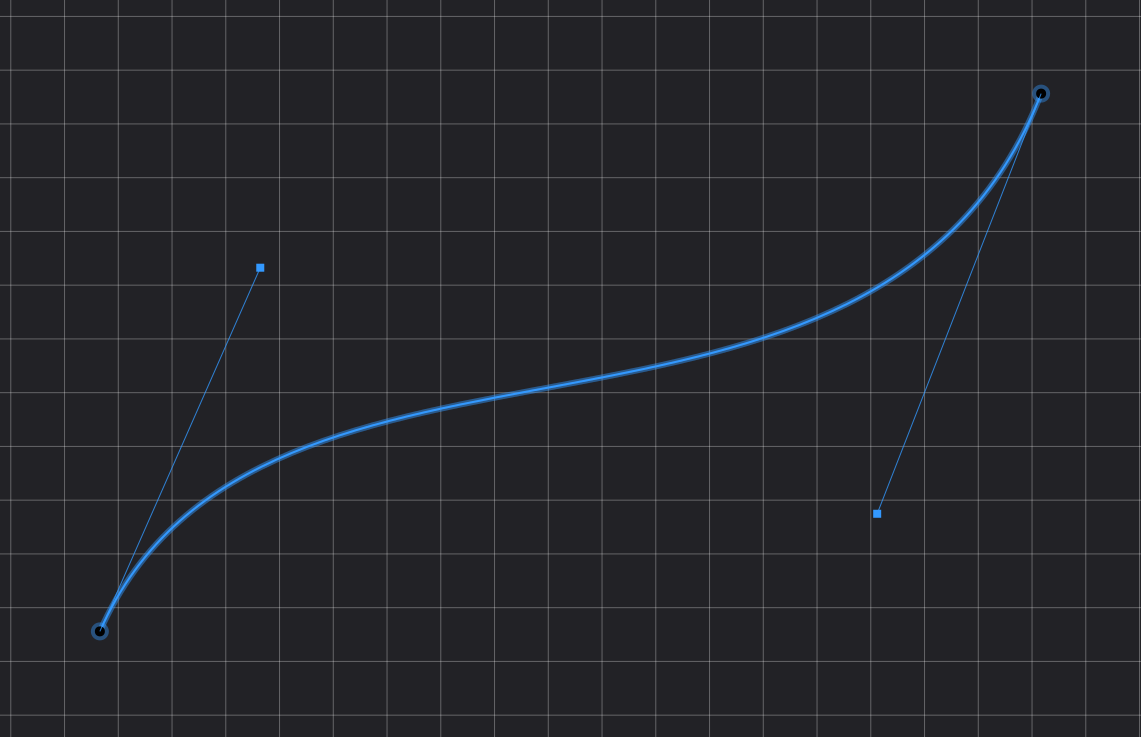

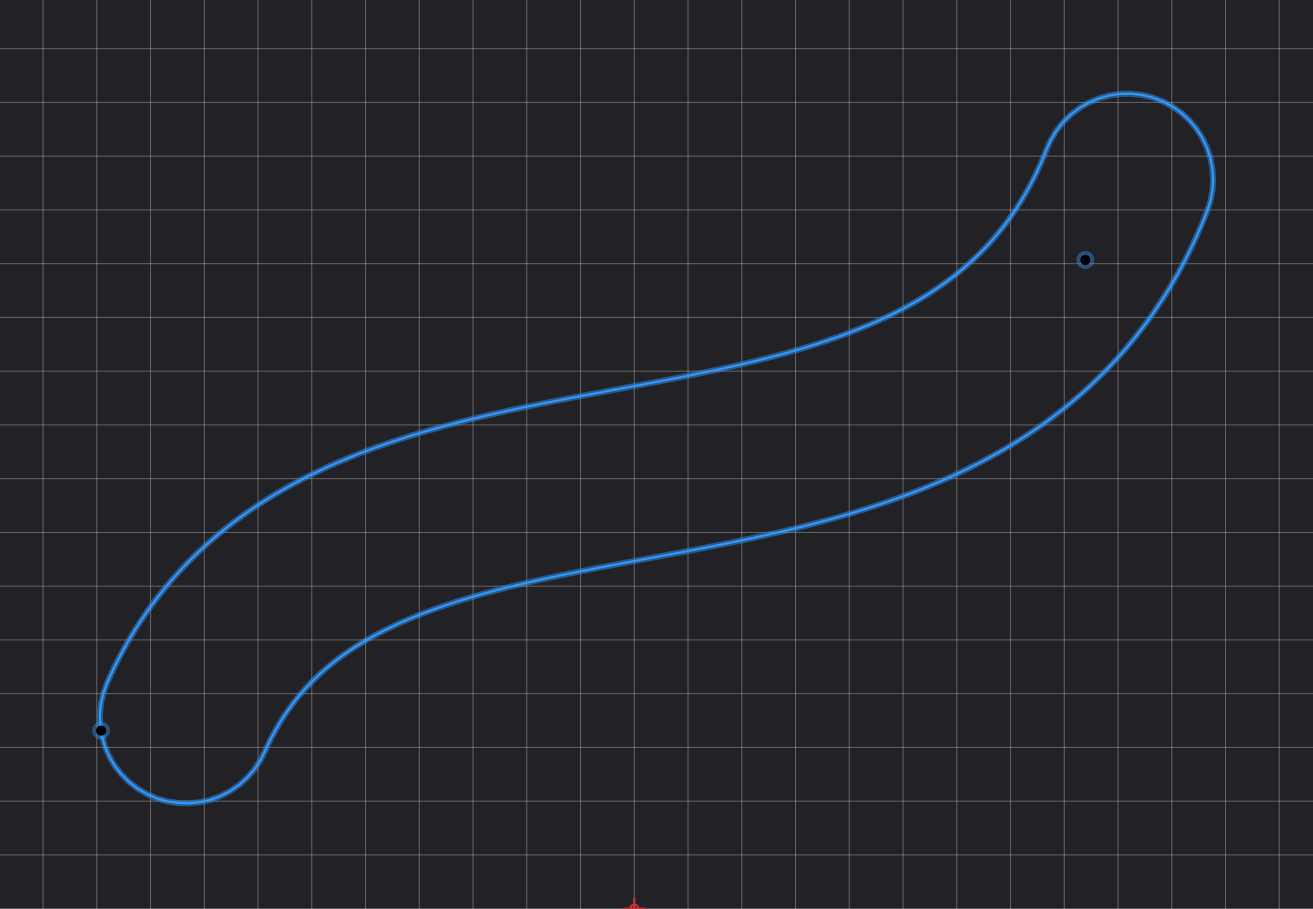

• Trajetos abertos se tornam um contorno fechado em forma de ranhura da largura informada, com pontas arredondadas.

Ao deslocar, o contorno selecionado é substituído pelo resultado:

• Círculos, arcos e elipses isolados mantêm seu tipo de entidade e são atualizados no lugar, permanecendo editáveis e restrigíveis como antes.
• Cadeias de segmentos conectados (incluindo Béziers) são substituídas por uma entidade polígono. O polígono é editado como um todo: arraste o ponto central para movê-lo e o ponto de alça para rotacioná-lo ou escalá-lo de forma uniforme.

Se a seleção contiver vários contornos desconectados, cada um é deslocado independentemente em uma única etapa.
