Décalage de contour

L'outil de décalage (O+F) agrandit ou réduit le contour sélectionné d'une distance donnée, ou transforme un tracé ouvert en une lumière (slot). Sélectionnez les entités formant un contour (ou utilisez le double-clic pour sélectionner la géométrie connectée), puis appuyez sur O+F ou utilisez l'entrée Décalage du menu radial.

La boîte de dialogue demande la distance de décalage et affiche un aperçu en direct du résultat sur le canevas pendant la saisie :

• Les contours fermés s'agrandissent avec une distance positive et se réduisent avec une distance négative. Un décalage qui ferait s'effondrer le contour est refusé.

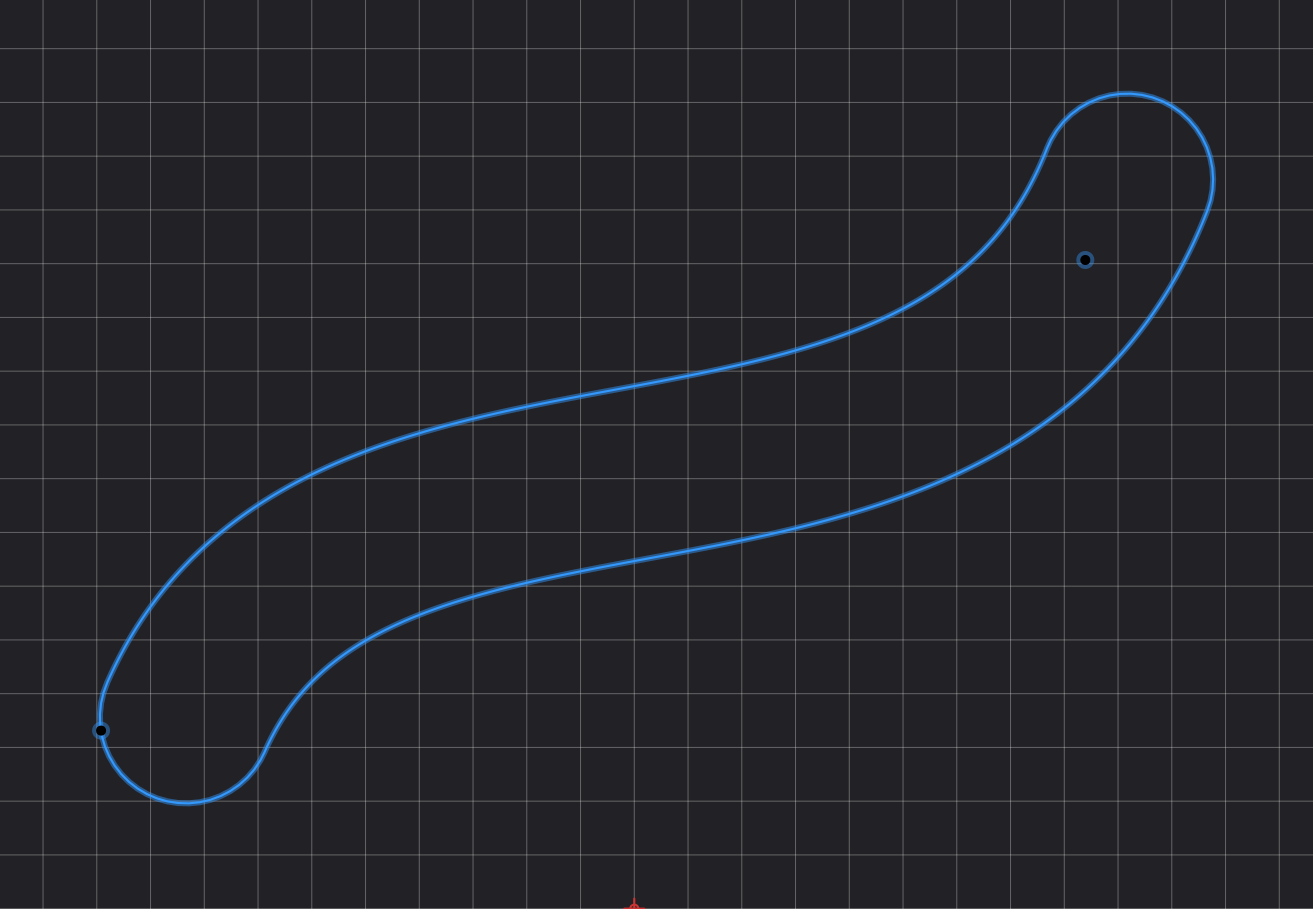

• Les tracés ouverts deviennent un contour fermé en forme de lumière de la largeur indiquée, avec des extrémités arrondies.

Le décalage remplace le contour sélectionné par le résultat :

• Les cercles, arcs et ellipses isolés conservent leur type d'entité et sont mis à jour sur place : ils restent modifiables et contraints comme avant.
• Les chaînes de segments connectés (y compris les Béziers) sont remplacées par une entité polygone. Le polygone s'édite comme un tout : faites glisser son point central pour le déplacer et son point de poignée pour le faire pivoter ou le redimensionner uniformément.

Si la sélection contient plusieurs contours déconnectés, chacun est décalé indépendamment en une seule étape.
