Текстовий блок

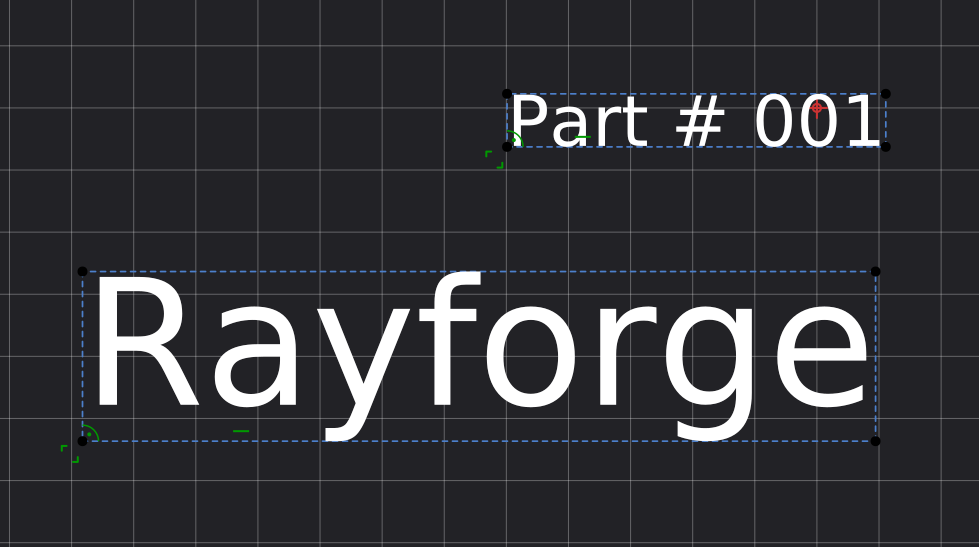

Інструмент текстового блоку (G+T) розміщує текст на ескізі як редаговану геометрію — гравійований текст, підписи та серійні номери. Текстові блоки повністю параметричні: літери містяться в рамці з обмеженнями, тому вони перераховуються щоразу, коли рамку переміщують або задають її розміри.

Створення та редагування тексту

1. Виберіть інструмент текстового блоку в круговому меню, меню Ескіз або натисніть G+T.
2. Клацніть там, де має починатися текст: у точці клацання з'явиться текстовий блок, і інструмент одразу перейде в режим редагування.
3. Введіть текст — блок автоматично змінює розмір, щоб він умістився.
4. Натисніть Enter або Escape, щоб завершити редагування.

Щоб відредагувати наявний текстовий блок, клацніть усередині нього. Подвійне клацання вибирає слово, потрійне — цілий рядок, а текст можна виділяти й замінювати, як у будь-якому текстовому редакторі, зокрема за допомогою Ctrl+C/Ctrl+V, скасування/повторення та вставлення під час редагування.

Властивості шрифту

Панель Властивості шрифту на бічній панелі керує виглядом текстового блоку, вибраного на полотні:

• Гарнітура шрифту — оберіть серед встановлених системних шрифтів.
• Розмір шрифту — у пунктах.
• Перемикачі Жирний та Курсив.

Параметрична рамка

Текстовий блок — це не растрове зображення: його літери є справжньою геометрією ескізу, розкладеною всередині рамки, визначеної точкою початку координат і точками ширини та висоти. Рамка малюється штриховою як допоміжна геометрія, тому вона слугує орієнтиром макета й ніколи не потрапляє в траєкторії інструменту під час виготовлення ескізу. Як і все інше в ескізері, рамка має обмеження, тож її можна розміряти, як і будь-яку іншу геометрію — змініть обмеження ширини, і текст перерахується, щоб заповнити блок.

Клацання всередині текстового блоку інструментом заливки перемикає заливку літер тексту замість створення заливки області.

Шаблонні вирази

Текстові блоки приймають шаблонні вирази: усе, що у фігурних дужках, обчислюється під час розв'язання ескізу, тому підписи можуть показувати актуальні значення, як-от розміри, дати чи унікальні серійні номери. Деталі та вбудовані функції див. у розділі Шаблонні вирази в текстових блоках.
