Configuração do Eixo Rotativo

O Rayforge suporta acessórios rotativos para gravar e cortar objetos cilíndricos como canecas, copos, canetas e material redondo. Quando um módulo rotativo é conectado, o Rayforge envolve o trabalho ao redor do cilindro e mostra uma pré- visualização 3D do resultado.

Configurações do Módulo Rotativo

Quando Você Precisa do Modo Rotativo​

Use o modo rotativo sempre que sua peça de trabalho for cilíndrica. Exemplos comuns incluem:

  • Gravar logotipos ou texto em artigos de bebida
  • Cortar padrões em tubos ou canos
  • Marcar objetos cilíndricos como canetas ou cabos de ferramentas

Sem o modo rotativo, o eixo Y move a cabeça do laser para frente e para trás em uma cama plana. Com o modo rotativo ativado, o eixo Y controla a rotação do cilindro, fazendo com que o desenho envolva a superfície.

Configurando um Módulo Rotativo​

Antes de começar, conecte fisicamente seu módulo rotativo à máquina de acordo com as instruções do fabricante. Normalmente, isso significa conectá-lo à porta do driver de passo do eixo Y no lugar do motor normal do eixo Y.

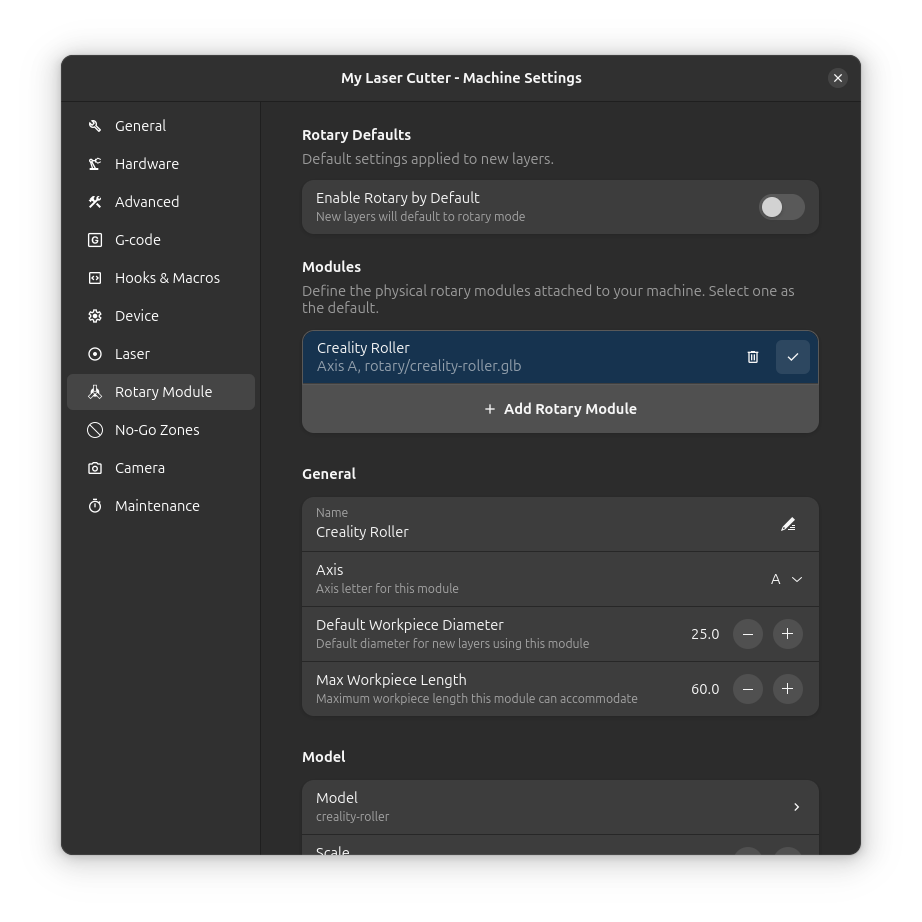

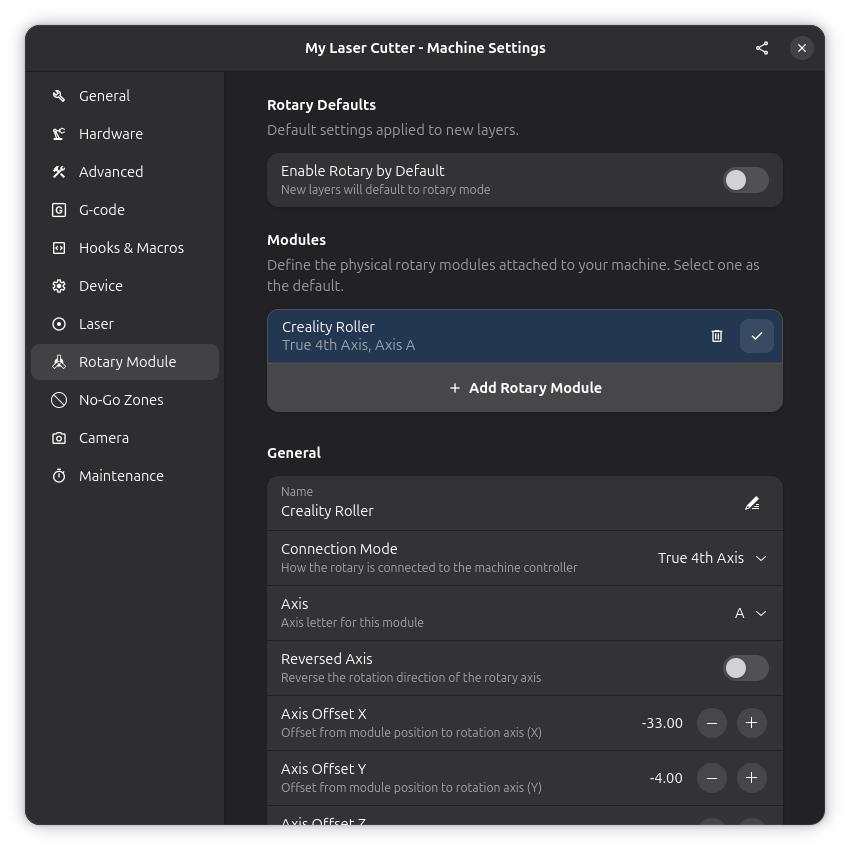

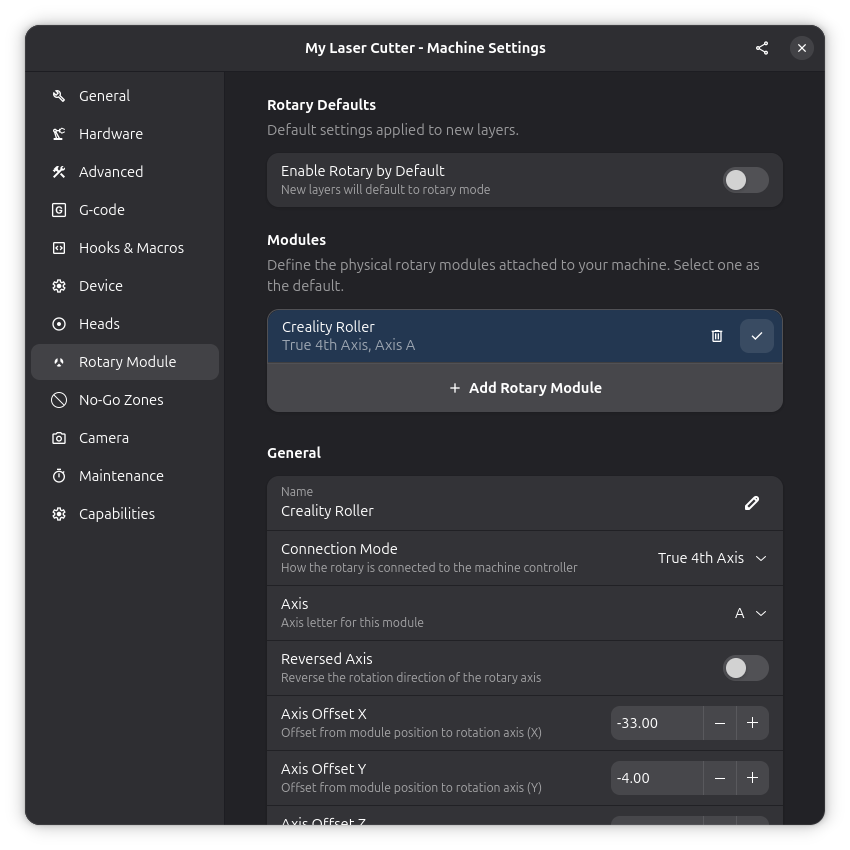

No Rayforge, abra Configurações → Máquina e navegue até a página Rotativo para configurar seu módulo:

  • Circunferência: Meça a distância ao redor do objeto que você deseja gravar. Você pode envolver um pedaço de papel ou barbante ao redor do cilindro e medir seu comprimento. Isso informa ao Rayforge o tamanho da superfície cilíndrica para que o desenho seja dimensionado corretamente.
  • Micropassos por rotação: Este é o número de passos que o motor rotativo precisa para uma rotação completa. Consulte a documentação do seu módulo rotativo para encontrar este valor.

Modo Rotativo por Camada​

Se o seu documento tiver várias camadas, você pode ativar ou desativar o modo rotativo independentemente para cada camada. Isso é útil quando você deseja combinar trabalho plano e cilíndrico em um único projeto, ou quando tem configurações rotativas diferentes para partes diferentes do trabalho.

Quando o modo rotativo está ativo em uma camada, um pequeno ícone rotativo aparece ao lado dessa camada na lista de camadas, para que você possa ver rapidamente quais camadas serão executadas no modo rotativo.

Pré-visualização 3D no Modo Rotativo​

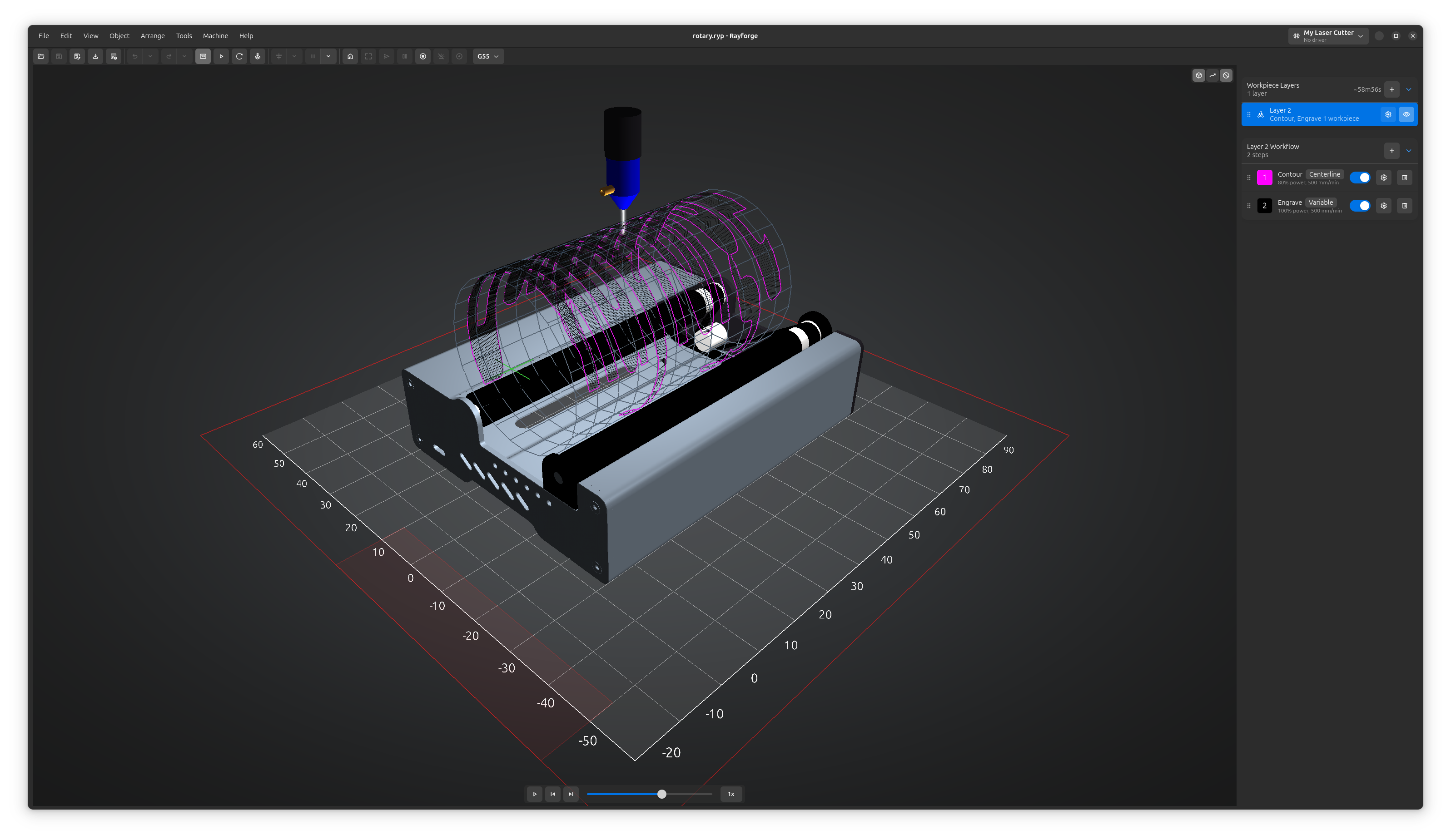

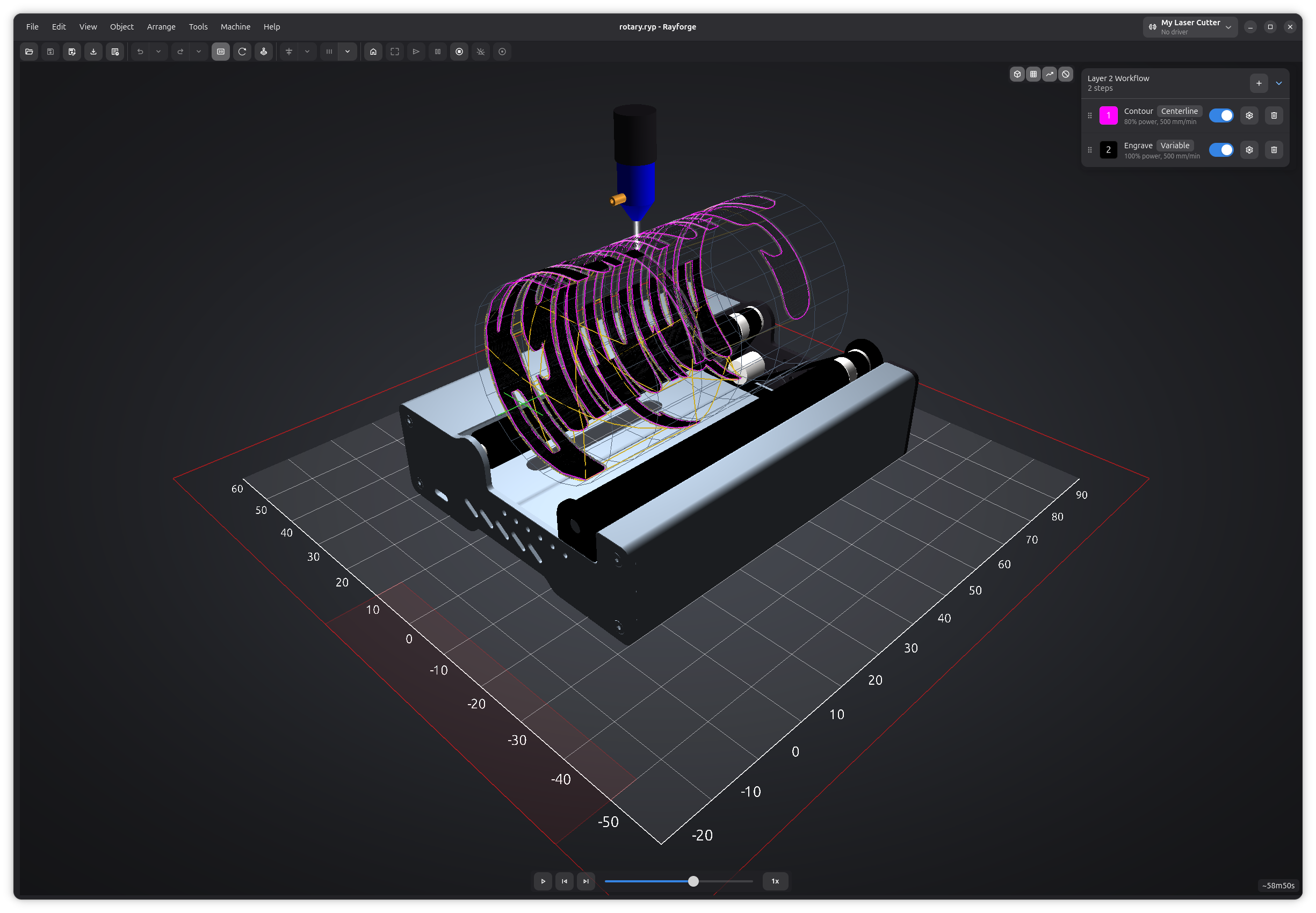

Quando o modo rotativo está ativo, a visualização 3D mostra seu caminho de ferramenta envolvido ao redor de um cilindro em vez de uma superfície plana.

Pré-visualização 3D no modo rotativo

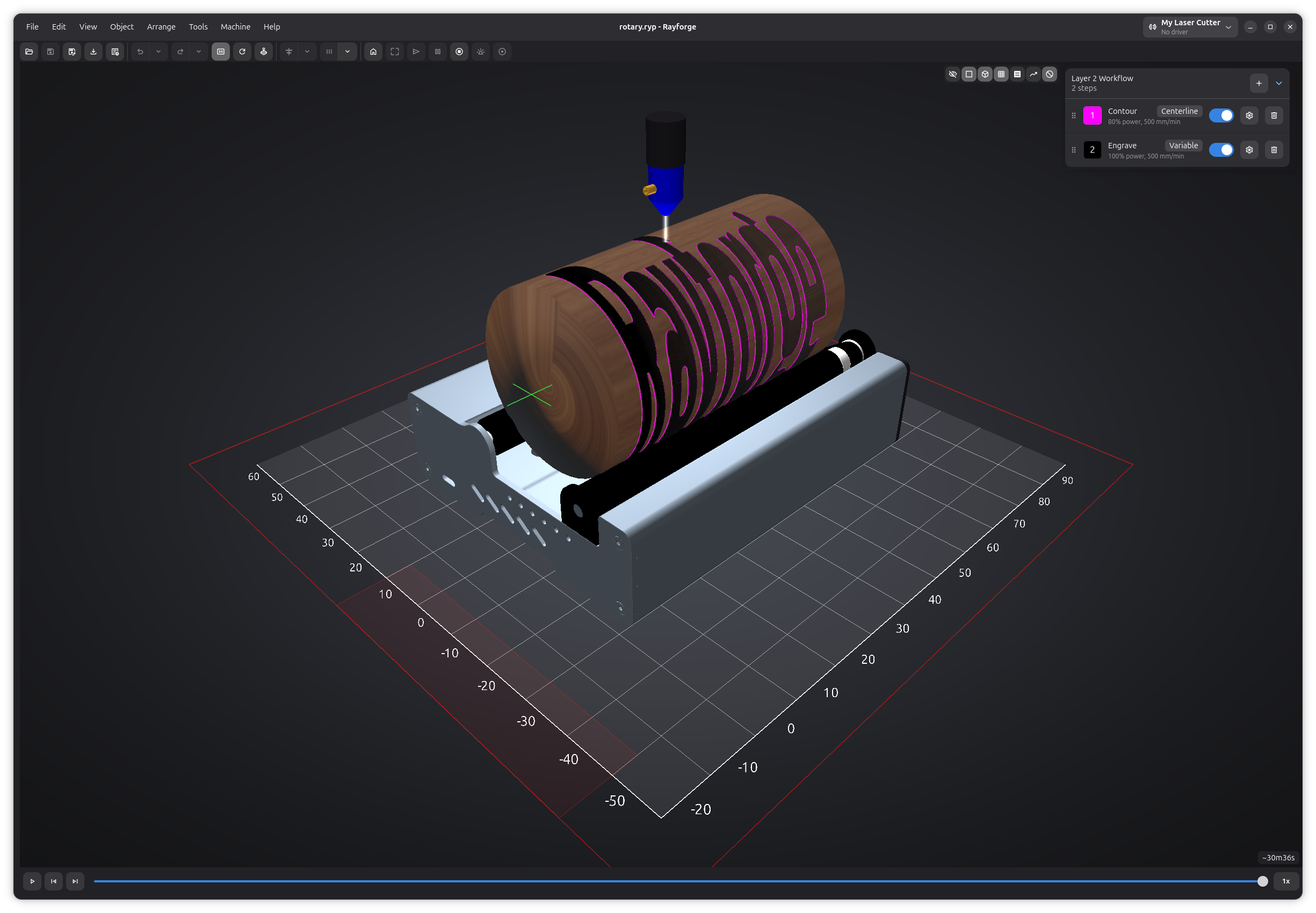

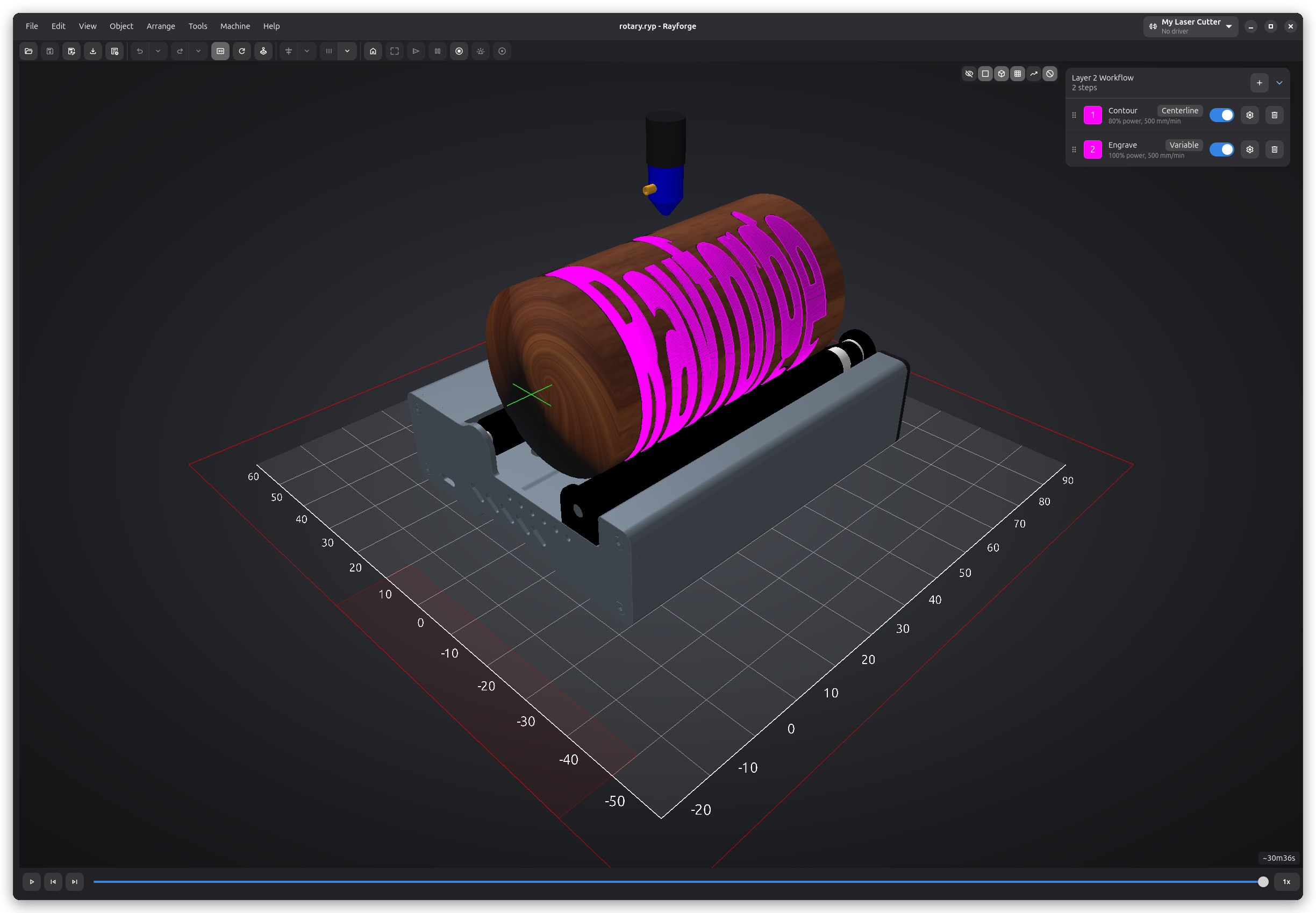

Isso lhe dá uma pré-visualização realista de como o desenho ficará no objeto real, facilitando a identificação de problemas de tamanho ou posicionamento antes de começar a cortar.

Modelo 3D do Módulo Rotativo​

Cada módulo rotativo pode ter um modelo 3D atribuído. O modelo aparece na visualização 3D junto com seu caminho de ferramenta, dando a você uma melhor noção de como a configuração física fica. Você pode ajustar a escala, posição e rotação do modelo para corresponder ao seu hardware real.

Avanço em Z​

O modo rotativo suporta avanço em Z, permitindo cortar progressivamente mais fundo em peças cilíndricas ao longo de múltiplas passagens.

Dicas para Bons Resultados​

  • Meça a circunferência com cuidado — mesmo um pequeno erro aqui vai esticar ou comprimir seu desenho ao redor do cilindro.
  • Fixe a peça de trabalho — certifique-se de que o objeto esteja firmemente posicionado nos rolos e não balance ou escorregue durante o trabalho.
  • Teste primeiro com baixa potência — faça uma passagem de gravação leve para verificar o alinhamento antes de se comprometer com um corte de potência total.
  • Mantenha a superfície limpa — poeira ou resíduos no cilindro podem afetar a qualidade da gravação.
