Zonas de Restrição

Zonas de restrição definem áreas restritas na superfície de trabalho que o laser não deve entrar. Antes de executar ou exportar um trabalho, o Rayforge verifica se algum caminho de ferramenta entra em uma zona de restrição habilitada e avisa você se uma colisão é detectada.

Zonas de Restrição

Adicionando uma Zona de Restrição​

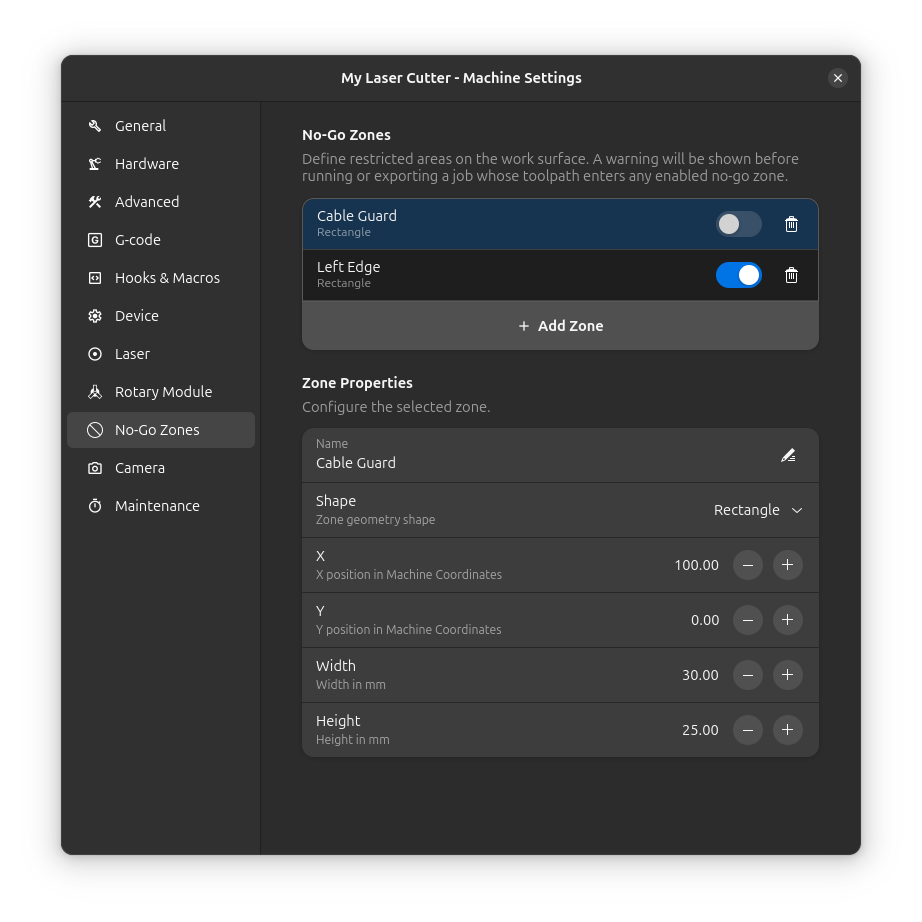

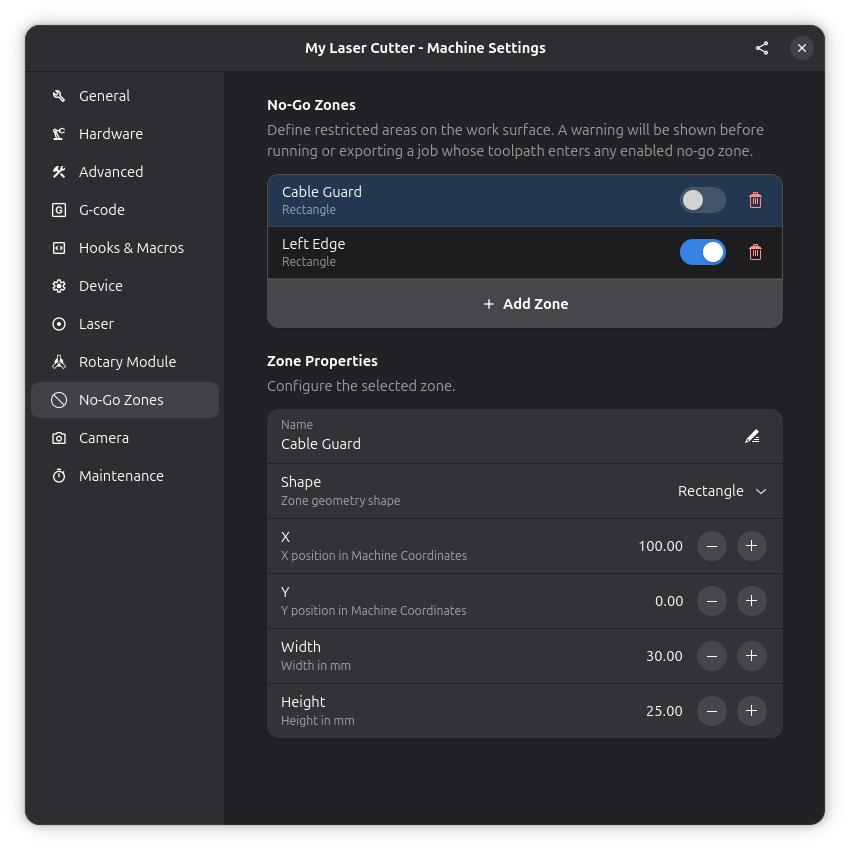

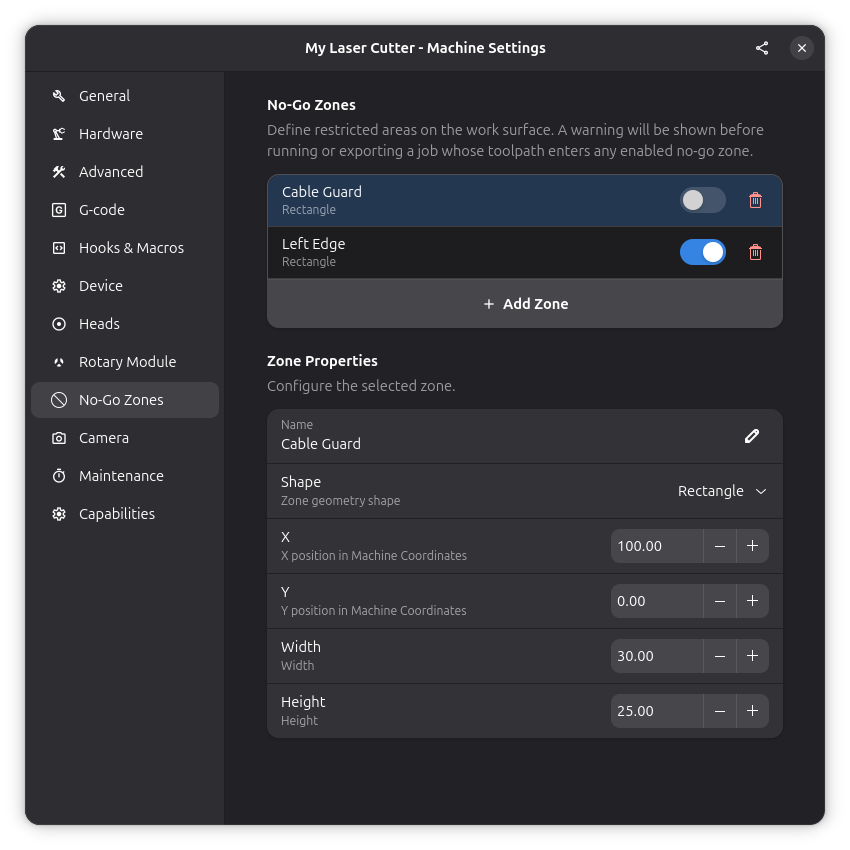

Abra Configurações → Máquina e navegue até a página Zonas de Restrição. Clique no botão adicionar para criar uma nova zona, depois escolha sua forma e posição.

Cada zona tem as seguintes configurações:

  • Nome: Um rótulo descritivo para a zona
  • Habilitado: Ativar ou desativar a zona sem excluí-la
  • Forma: Retângulo, Caixa ou Cilindro
  • Posição (X, Y, Z): Onde a zona está colocada na superfície de trabalho
  • Dimensões: Largura, altura e profundidade (ou raio para cilindros)

Avisos de Colisão​

Quando você executa ou exporta um trabalho, o Rayforge verifica todos os caminhos de ferramenta contra as zonas de restrição habilitadas. Se um caminho de ferramenta passa por uma zona, um diálogo de aviso aparece com a opção de cancelar ou prosseguir por sua conta e risco.

Visibilidade​

Zonas de restrição são exibidas tanto na tela 2D quanto na 3D como sobreposições semi-transparentes. Use o botão de alternância de zonas de restrição na sobreposição da tela para mostrá-las ou ocultá-las. A configuração de visibilidade é lembrada entre sessões.
