Configurações de G-code

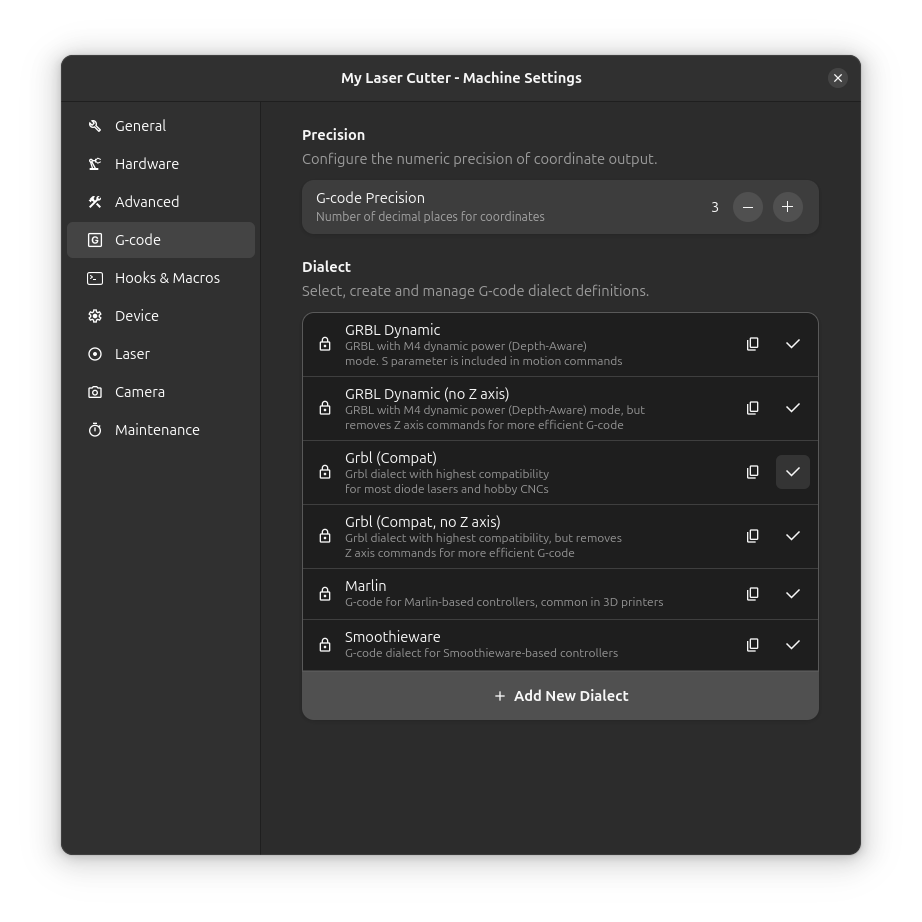

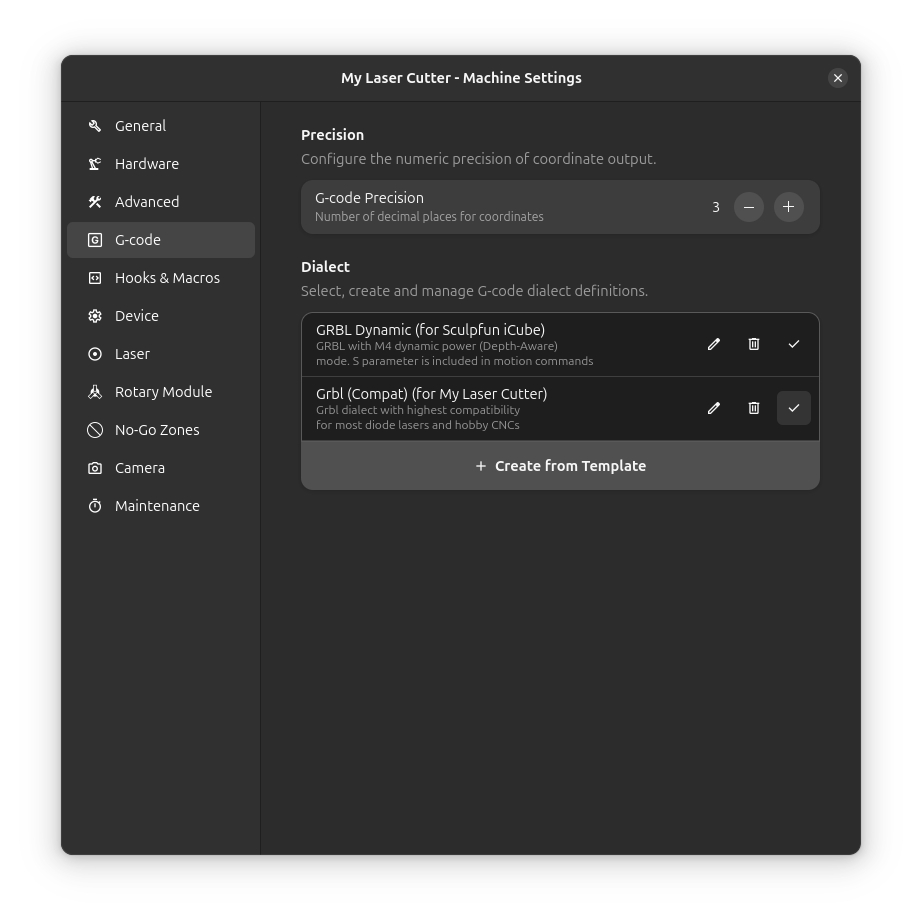

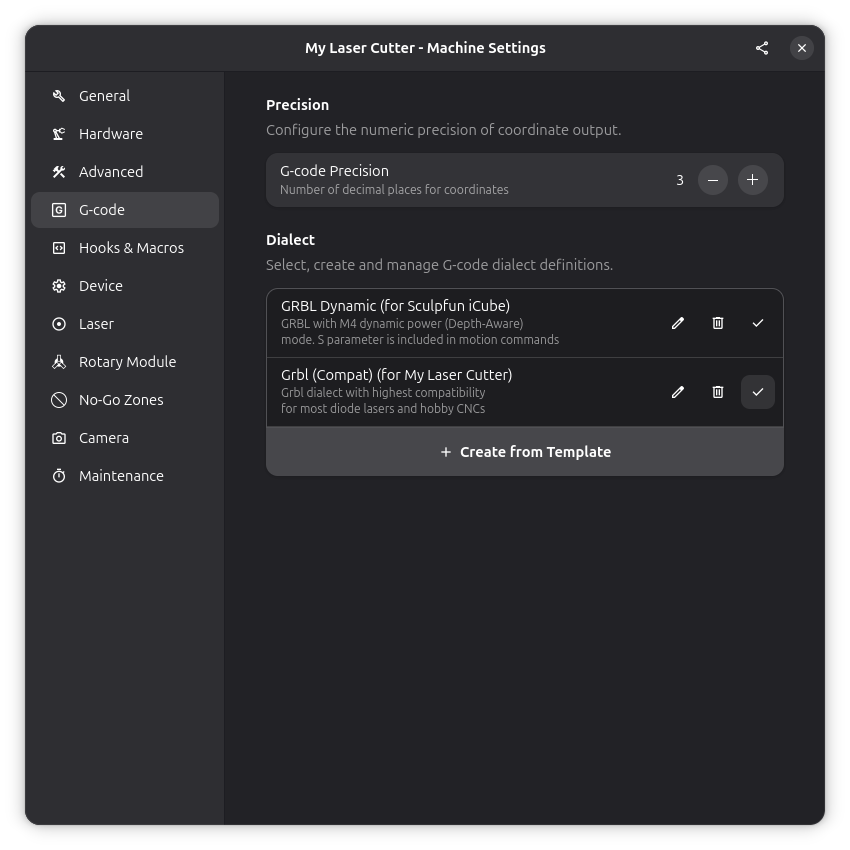

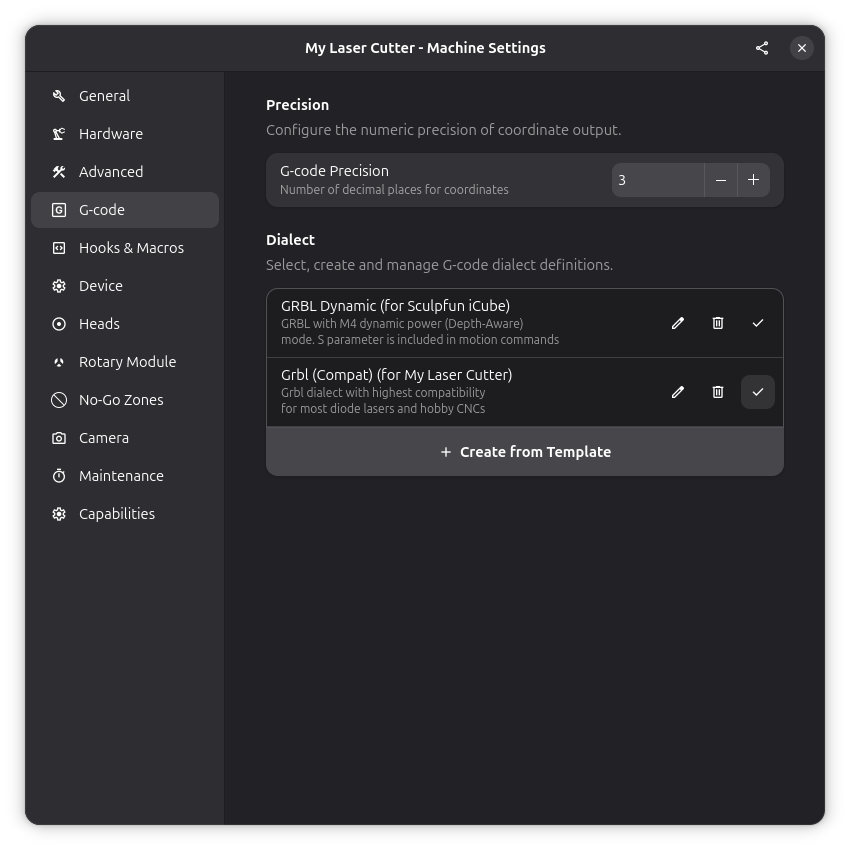

A página de G-code nas Configurações da Máquina configura como o Rayforge gera G-code para sua máquina.

Configurações de G-code

Dialeto de G-code​

Selecione o dialeto de G-code que corresponde ao firmware do seu controlador. Diferentes controladores usam comandos e formatos ligeiramente diferentes.

Dialetos Disponíveis​

  • Grbl (Compat): Dialeto GRBL padrão para cortadoras a laser de hobby. Usa M3/M5 para controle do laser.
  • Grbl (Compat, no Z axis): Igual ao Grbl (Compat) mas sem comandos de eixo Z. Para máquinas apenas 2D.
  • GRBL Dynamic: Usa o modo de potência laser dinâmica do GRBL para gravação de potência variável.
  • GRBL Dynamic (no Z axis): Modo dinâmico sem comandos de eixo Z.
  • LinuxCNC: Para controladores LinuxCNC. Suporta curvas Bézier cúbicas (G5) nativas.
  • Smoothieware: Para Smoothieboard e controladores similares.
  • Marlin: Para controladores baseados em Marlin.
informação

O dialeto afeta como a potência do laser, movimentos e outros comandos são formatados no G-code de saída.

Preâmbulo e Postscript do Dialeto​

Cada dialeto inclui preâmbulo e postscript G-code personalizáveis que executam no início e no fim dos trabalhos.

Preâmbulo​

Comandos G-code executados no início de cada trabalho, antes de qualquer operação de corte. Usos comuns incluem definir unidades (G21 para mm), modo de posicionamento (G90 para absoluto) e inicializar o estado da máquina.

Postscript​

Comandos G-code executados no final de cada trabalho, após todas as operações de corte. Usos comuns incluem desligar o laser (M5), retornar à origem (G0 X0 Y0) e estacionar a cabeça.
