Caixa de texto

A ferramenta de caixa de texto (G+T) coloca texto no esboço como geometria editável — texto gravado, etiquetas e números de série. As caixas de texto são totalmente paramétricas: os glifos vivem dentro de um quadro com restrições, de modo que são resolvidos novamente sempre que o quadro é movido ou dimensionado.

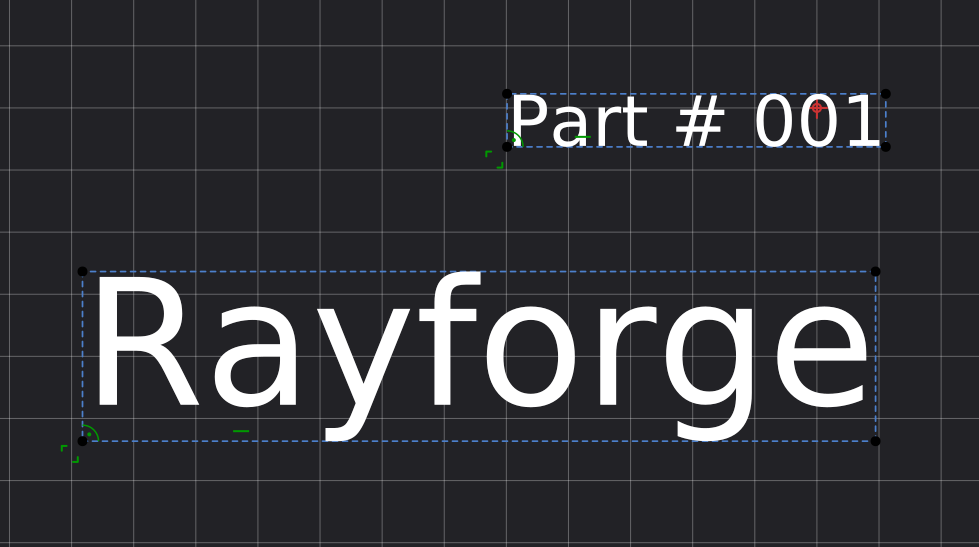

Uma marca nominativa e uma etiqueta de peça

Criar e editar texto​

  1. Selecione a ferramenta de caixa de texto no menu circular, no menu Esboço, ou com G+T.
  2. Clique onde deseja que o texto comece: uma caixa de texto aparece no ponto do clique e a ferramenta passa direto para o modo de edição.
  3. Digite o texto — a caixa se redimensiona para caber enquanto você digita.
  4. Pressione Enter ou Esc para terminar a edição.

Para editar uma caixa de texto existente, clique dentro dela. Um clique duplo seleciona uma palavra, um clique triplo a linha inteira, e o texto pode ser selecionado e substituído como em qualquer editor de texto, incluindo Ctrl+C/Ctrl+V, desfazer/refazer e colar no meio da edição.

Propriedades da Fonte​

O painel de propriedades da fonte

O painel Propriedades da Fonte na barra lateral controla a aparência da caixa de texto selecionada no canvas:

  • Família da Fonte — escolha entre as fontes do sistema instaladas.
  • Tamanho da Fonte — em pontos.
  • Alternadores Negrito e Itálico.

Um quadro paramétrico​

Uma caixa de texto não é uma imagem raster: seus glifos são geometria de esboço real, disposta dentro de um quadro definido por uma origem e pontos de largura e altura. O quadro é desenhado tracejado como geometria de construção, portanto serve como referência de layout e nunca acaba nas trajetórias de ferramenta quando o esboço é fabricado. Como tudo o mais no esboçador, o quadro tem restrições, então pode ser dimensionado como qualquer outra geometria — altere a restrição de largura e o texto é resolvido novamente para preencher a caixa.

Clicar dentro de uma caixa de texto com a ferramenta de preenchimento alterna o preenchimento dos glifos do texto em vez de criar um preenchimento de região.

Expressões de modelo​

As caixas de texto aceitam expressões de modelo: tudo o que estiver entre chaves é avaliado quando o esboço é resolvido, de modo que rótulos podem exibir valores ao vivo, como dimensões, datas ou números de série exclusivos. Consulte Expressões de modelo em caixas de texto para obter detalhes e as funções integradas.
