Polígono e estrela

A ferramenta de polígono (G+X) desenha um polígono regular, como um hexágono para um porta-copos, ou uma estrela.

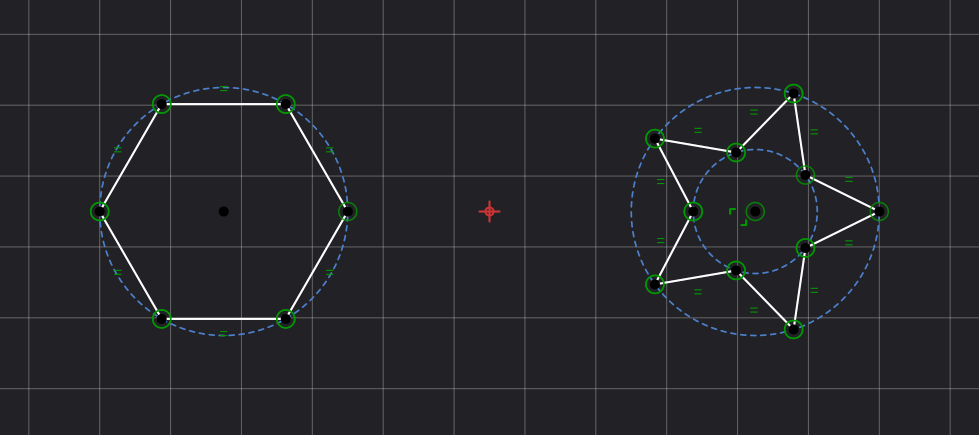

Desenhar um polígono

Clique onde o centro deve ficar, mova o ponteiro e clique novamente, ou pressione no centro, arraste e solte. O ponteiro define o primeiro vértice, portanto define tanto o tamanho quanto a rotação. Um novo polígono tem 6 vértices.

• Segure Ctrl para desenhar uma estrela: um vértice interno é adicionado entre cada dois vértices externos, na metade do raio externo.

Enquanto a pré-visualização estiver ativa, você pode digitar valores exatos: a barra de status mostra os campos R, N e Star. R é o raio do centro até os vértices, N o número de vértices (de 3 a 100) e Star o raio interno como fração do externo (entre 0 e 1). Digitar um valor em Star transforma o polígono em estrela. Digite um valor, pressione Tab para ir ao próximo campo e Enter para criar a forma; Esc cancela a pré-visualização. A ferramenta lembra o número de vértices para o próximo polígono.

O que você obtém

Um polígono não é um objeto especial: ele consiste em pontos e linhas comuns, de modo que arredondamento, chanfro, deslocamento e operações booleanas funcionam nele como em qualquer outra forma.

Restrições o mantêm regular. Todas as arestas têm o mesmo comprimento e os vértices ficam sobre um círculo de construção em torno do ponto central; uma estrela tem um segundo círculo de construção para seus vértices internos e mantém a proporção entre os dois raios. Se você digitou um raio, uma restrição de raio o fixa. Depois você pode arrastar o centro para mover o polígono, ou arrastar um vértice para redimensioná-lo e girá-lo, e ele continua regular. Para alterar o tamanho depois, edite a restrição de raio ou adicione uma ao círculo de construção.
