Frente de Onda

A limpeza adaptativa por frente de onda preenche formas vetoriais fechadas com trajetórias de ferramenta concêntricas que se expandem para fora a partir do centro do bolsão como ondulações em um lago. Os anéis em expansão lidam automaticamente com ilhas interiores e produzem trajetórias suaves e contínuas sem as inversões bruscas da varredura raster.

Visão Geral​

Diferente da gravação raster tradicional, que varre para frente e para trás em linhas paralelas, o frente de onda gera passagens concêntricas que irradiam do centro de cada bolsão. Isso produz um acabamento uniforme, semelhante a ondulações, adequado para aplicações onde o próprio padrão de preenchimento contribui para o resultado visual.

As operações de frente de onda:

  • Preenchem formas vetoriais fechadas (bolsões) com passagens concêntricas
  • Expandem-se para fora a partir do centro do bolsão
  • Contornam automaticamente ilhas interiores (furos dentro do bolsão)
  • Produzem trajetórias suaves sem inversões de direção

Quando Usar Frente de Onda​

O frente de onda é um padrão de preenchimento alternativo para áreas de bolsão. Seus anéis concêntricos podem ser visualmente mais agradáveis que linhas raster paralelas, e o padrão em expansão complementa naturalmente formas circulares ou orgânicas.

Use limpeza adaptativa por frente de onda para:

  • Preencher bolsões em designs vetoriais
  • Fabricação de carimbos e matrizes — o frente de onda limpa o bolsão de fundo preservando características em relevo como ilhas interiores
  • Aplicações onde a textura de preenchimento é visível na peça acabada

Não use frente de onda para:

  • Cortar ao longo de contornos (use Contorno em vez disso)
  • Preencher imagens bitmap (use Gravação em vez disso)
  • Seções de parede fina onde não existe um bolsão

Criando uma Operação de Frente de Onda​

Passo 1: Selecionar Objetos​

  1. Importe ou desenhe formas vetoriais fechadas na tela
  2. Selecione os objetos que definem o limite do bolsão
  3. Certifique-se de que as formas sejam caminhos fechados

Passo 2: Adicionar Operação de Frente de Onda​

  • Menu: Operações → Adicionar Frente de Onda
  • Clique direito: Menu de contexto → Adicionar Operação → Frente de Onda

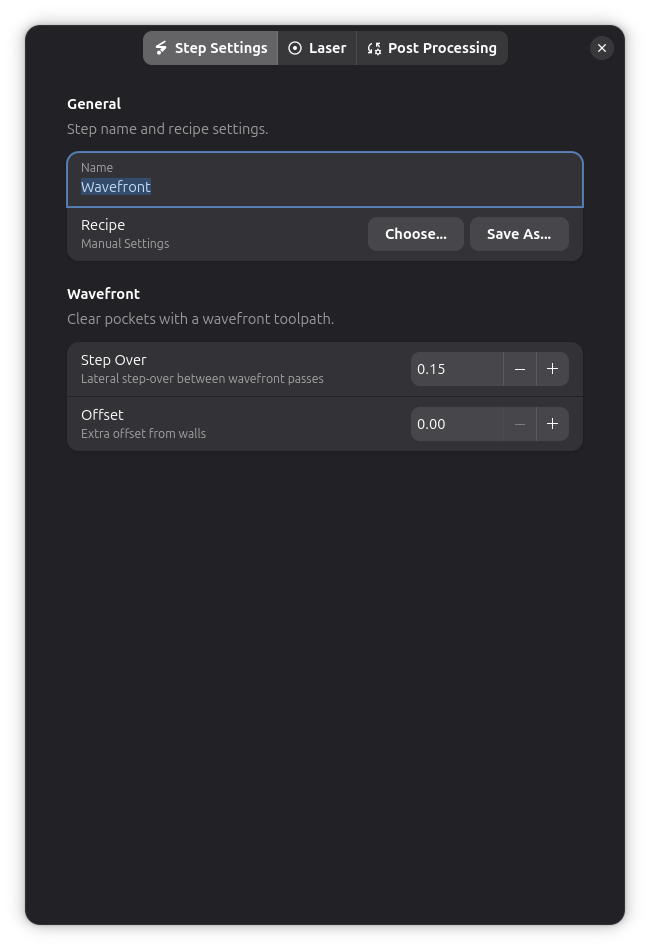

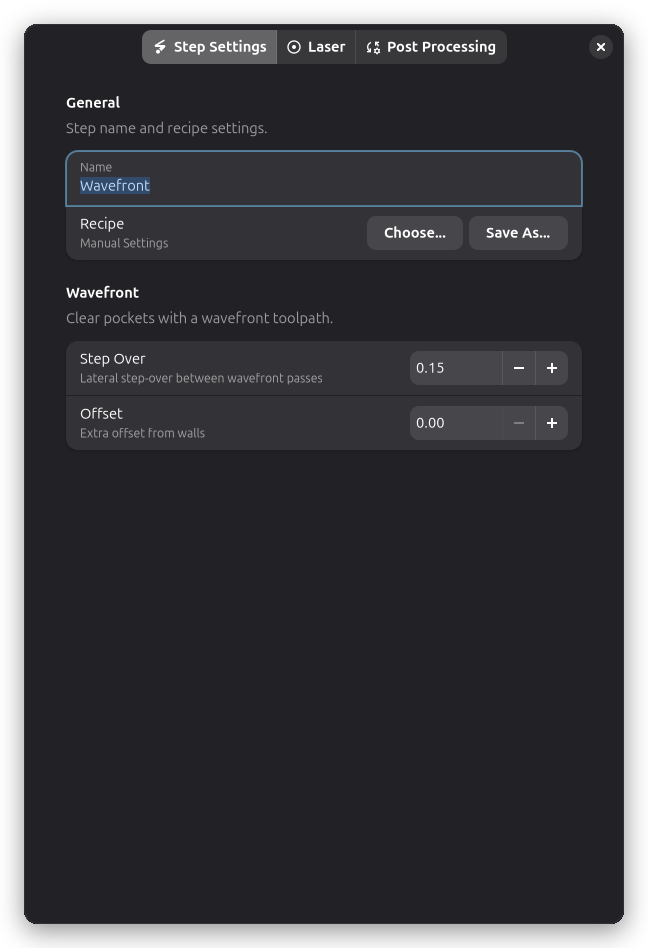

Passo 3: Configurar Ajustes​

Ajuste o passo e o deslocamento para combinar com seu material e acabamento desejado.

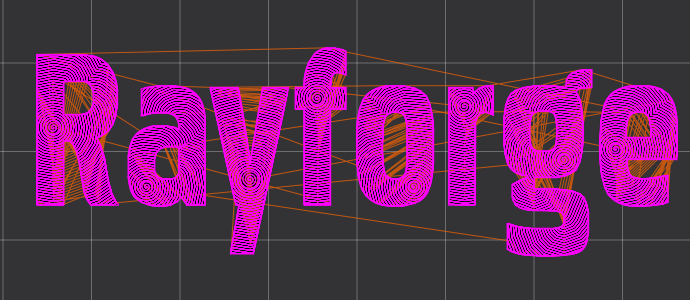

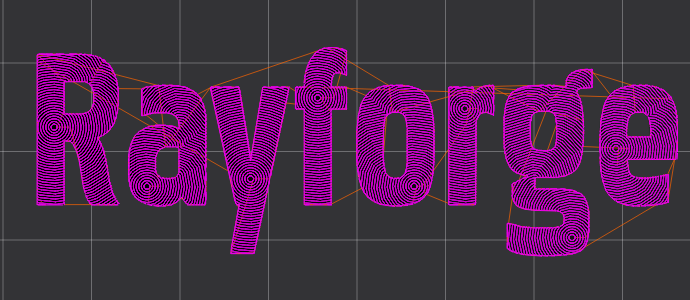

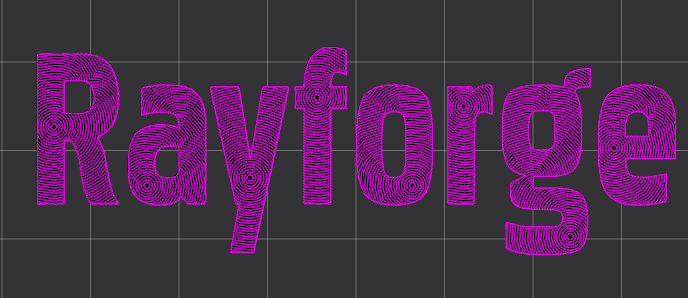

Resultado da operação de frente de onda

Ajustes Principais​

Passo (Step Over)​

A distância entre passagens consecutivas do frente de onda (mm). Valores menores fornecem cobertura mais densa com mais passagens e tempos de trabalho mais longos. Valores maiores espaçam mais as passagens para conclusão mais rápida.

O Passo padrão é o tamanho do ponto do laser e tem uma faixa de 0,05–50,0 mm.

PassoDensidade de linhaTempo de trabalho
0,1 mmDensa, muitas linhasMais lento
0,3 mmModeradaMédio
1,0 mm+Esparsa, menos linhasRápido

Valores típicos são de 0,1–0,5 mm para a maioria das aplicações.

Deslocamento (Offset)​

Folga adicional da parede do bolsão (mm). Cria uma margem entre a passagem de frente de onda mais externa e o contorno do limite. Isso é útil quando uma passagem de Contorno separada finalizará a borda, ou quando você deseja deixar uma borda deliberada ao redor do bolsão.

Faixa: 0,0–20,0 mm. O padrão é 0,0 (as passagens de frente de onda se estendem até o limite).

Como o Frente de Onda Funciona​

  1. Passagem de entrada — Uma entrada helicoidal mergulha no centro do bolsão para estabelecer uma área limpa inicial
  2. Expansão do frente de onda — Começando do centro limpo, anéis concêntricos se expandem para fora. Cada anel se estende além do anterior pela distância de passo configurada
  3. Tratamento de ilhas — À medida que o frente de onda cresce, ele encontra e contorna quaisquer ilhas interiores, deixando-as em pé
  4. Conclusão — A expansão continua até que toda a área do bolsão esteja coberta

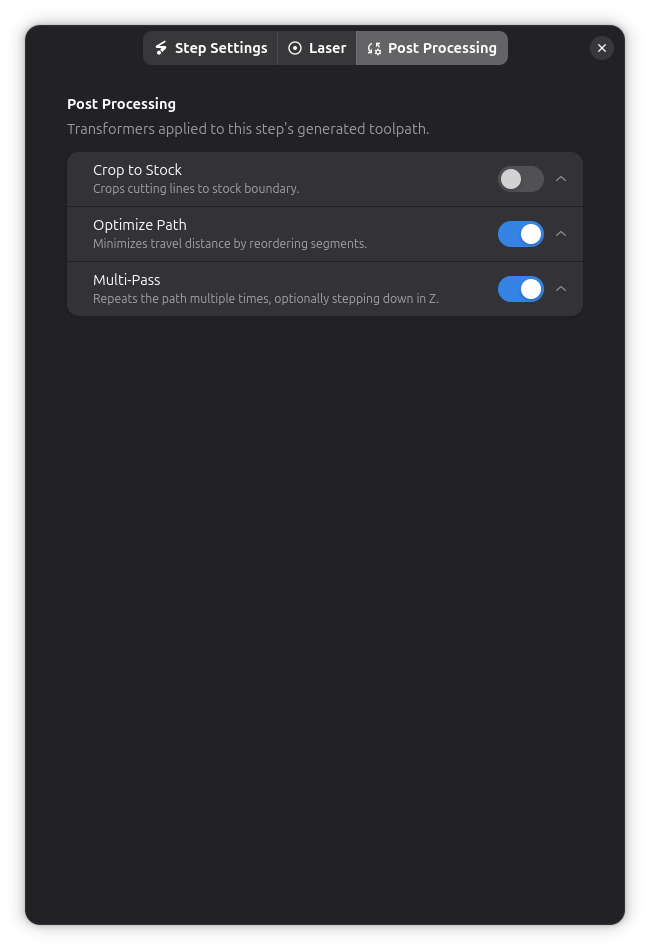

Pós-Processamento​

As operações de frente de onda suportam:

Dicas e Melhores Práticas​

Escolhendo o Passo​

  • Cobertura mais densa (passo pequeno) significa mais passagens e tempos de trabalho mais longos
  • Cobertura esparsa (passo grande) é mais rápida, mas deixa mais material entre as passagens
  • Equilibre a densidade com o tempo de trabalho para sua aplicação

Fabricação de Carimbos e Matrizes​

O frente de onda é bem adequado para fabricação de carimbos. Os anéis concêntricos em expansão limpam naturalmente o bolsão de fundo enquanto navegam ao redor de características em relevo tratadas como ilhas interiores.

Combinando com Contorno​

Um fluxo de trabalho comum é limpar o interior do bolsão com frente de onda e depois finalizar o limite com uma passagem de Contorno para uma borda limpa. Ajuste o deslocamento para deixar margem suficiente para o corte de contorno.
