Zone de texte

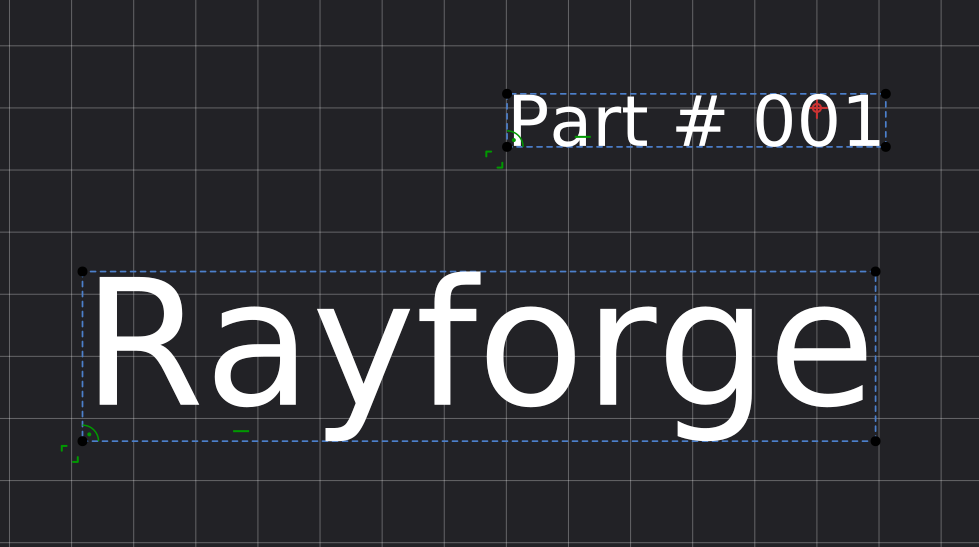

L'outil de zone de texte (G+T) place du texte sur l'esquisse comme géométrie modifiable — texte gravé, étiquettes et numéros de série. Les zones de texte sont entièrement paramétriques : les glyphes vivent dans un cadre contraint, si bien qu'ils se résolvent à nouveau dès que le cadre est déplacé ou dimensionné.

Créer et modifier du texte

1. Sélectionnez l'outil de zone de texte dans le menu radial, le menu Esquisse, ou avec G+T.
2. Cliquez à l'endroit où le texte doit commencer : une zone de texte apparaît au point du clic et l'outil passe directement en mode modification.
3. Saisissez le texte — la zone se redimensionne pour l'adapter au fur et à mesure.
4. Appuyez sur Entrée ou Échap pour terminer la modification.

Pour modifier une zone de texte existante, cliquez à l'intérieur. Un double-clic sélectionne un mot, un triple-clic toute la ligne, et le texte peut être sélectionné et remplacé comme dans n'importe quel éditeur de texte, y compris Ctrl+C/Ctrl+V, annuler/rétablir et coller en cours de modification.

Propriétés de la police

Le panneau Propriétés de la police de la barre latérale contrôle l'apparence de la zone de texte sélectionnée sur le canevas :

• Famille de police — choisissez parmi les polices système installées.
• Taille de la police — en points.
• Interrupteurs Gras et Italique.

Un cadre paramétrique

Une zone de texte n'est pas une image matricielle : ses glyphes sont une véritable géométrie d'esquisse, disposée dans un cadre défini par une origine et des points de largeur et de hauteur. Le cadre est dessiné en tiretés comme géométrie de construction, il sert donc de référence de mise en page et ne se retrouve jamais dans les trajectoires d'outils lors de la fabrication de l'esquisse. Comme tout le reste dans l'esquisseur, le cadre est contraint, si bien qu'il peut être dimensionné comme n'importe quelle autre géométrie — modifiez la contrainte de largeur et le texte se résout à nouveau pour remplir la zone.

Un clic dans une zone de texte avec l'outil de remplissage bascule le remplissage des glyphes du texte au lieu de créer un remplissage de région.

Expressions de modèle

Les zones de texte acceptent les expressions de modèle : tout ce qui est entre accolades est évalué quand l'esquisse se résout, si bien que les étiquettes peuvent afficher des valeurs en direct comme des dimensions, des dates ou des numéros de série uniques. Voir Expressions de modèle dans les zones de texte pour les détails et les fonctions intégrées.
