Nettoyage des chemins

Les logos et dessins provenant d'autres logiciels ne sont pas toujours propres. Un contour peut s'arrêter une fraction de millimètre avant son point de départ, une forme peut être composée de plusieurs morceaux ouverts, ou le même chemin peut figurer deux fois dans le fichier. Rayforge découpe ces chemins tels quels : une forme qui semble seulement fermée est traitée comme ouverte, et un chemin en double est découpé deux fois.

Les outils de nettoyage des chemins corrigent cela sur les pièces sélectionnées. Vous les trouverez dans le menu Objet et sous Nettoyer les chemins dans le menu contextuel du canevas. Chaque outil correspond à une seule étape d'annulation.

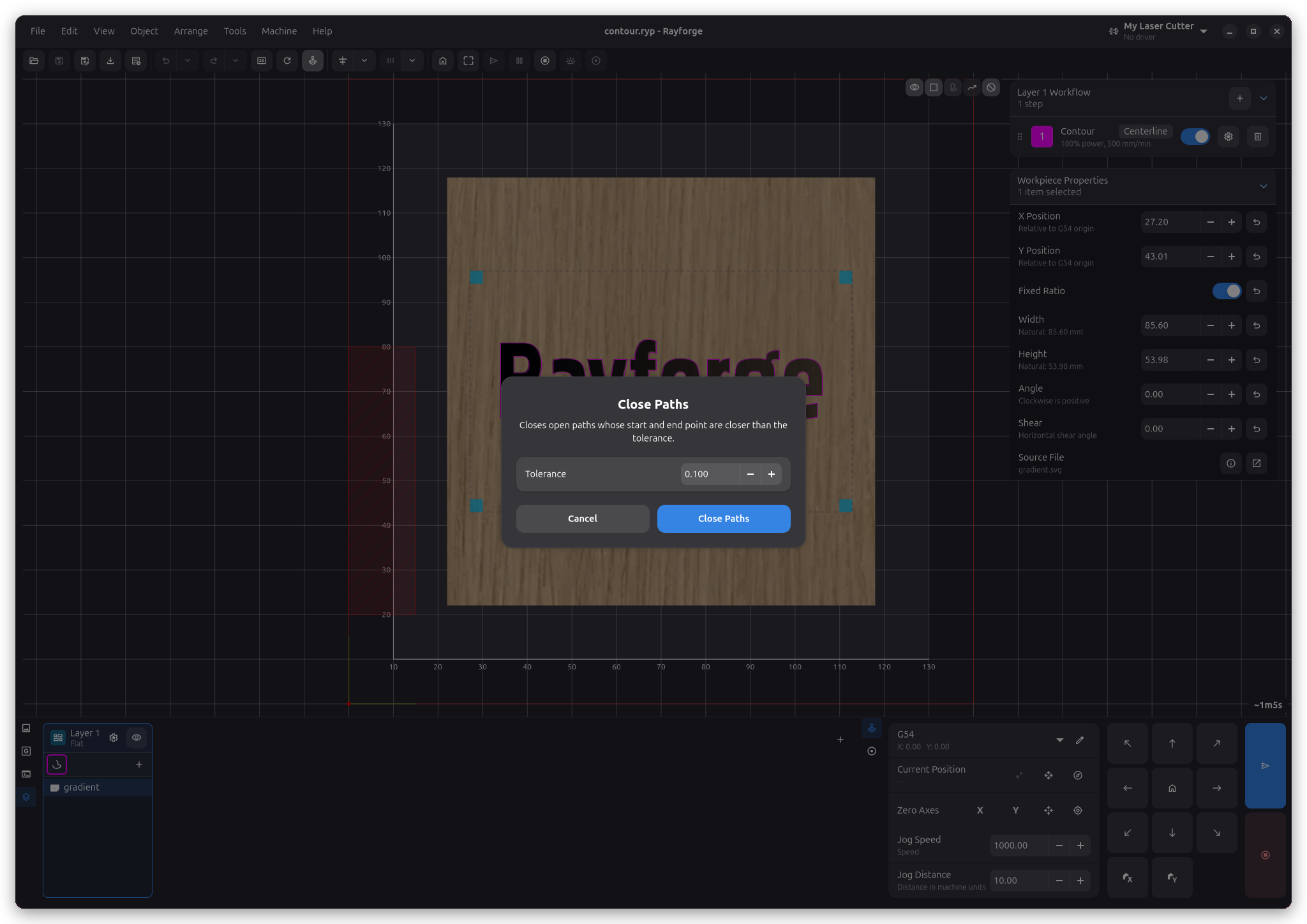

La boîte de dialogue Fermer les chemins

Fermer les chemins​

Fermer les chemins… ferme chaque chemin ouvert dont le point de départ et le point d'arrivée sont plus proches que la tolérance saisie. L'écart est comblé par une ligne droite entre les deux points existants : la forme ne se déplace pas et ne change pas de taille.

Joindre les chemins ouverts​

Joindre les chemins ouverts… relie en chemins plus longs les chemins ouverts dont les extrémités sont plus proches que la tolérance. Les morceaux sont inversés si nécessaire, l'ordre et le sens dans lesquels ils ont été dessinés n'ont donc pas d'importance. Si les extrémités d'un chemin joint se rejoignent ensuite, le chemin est également fermé.

Les deux outils retiennent la dernière tolérance utilisée pendant la session. Une tolérance comprise entre 0,05 mm et 0,2 mm convient à la plupart des fichiers importés.

Supprimer les doublons​

Supprimer les doublons retire les chemins qui se trouvent exactement sur un autre chemin de la même pièce, quels que soient leur sens ou leur point de départ. Si vous sélectionnez plusieurs pièces, une pièce qui est la copie exacte d'une autre pièce sélectionnée à la même position est également retirée.

Les chemins qui ne se chevauchent que sur une partie de leur longueur sont conservés. Le post-processeur Fusionner les lignes s'en charge lors de la génération de la tâche.

Décomposer​

Décomposer transforme chaque chemin d'une pièce en une pièce distincte, trous et chemins ouverts compris. C'est différent de Scinder, qui garde un îlot avec ses trous.

Le nettoyage des chemins ne fonctionne que sur les pièces importées et vectorisées. Les pièces issues d'une esquisse se modifient dans le Sketcher.
