Front d'Onde
Le défrichage adaptatif par front d'onde remplit les formes vectorielles fermées avec des trajectoires d'outil concentriques qui s'étendent vers l'extérieur depuis le centre de la poche comme des ondulations dans un étang. Les anneaux en expansion gèrent automatiquement les îles intérieures et produisent des trajectoires lisses et continues sans les inversions brusques du balayage raster.
Aperçu
Contrairement à la gravure raster traditionnelle, qui balaie d'avant en arrière en lignes parallèles, le front d'onde génère des passes concentriques qui rayonnent depuis le centre de chaque poche. Cela produit une finition uniforme, semblable à des ondulations, bien adaptée aux applications où le motif de remplissage lui-même contribue au résultat visuel.
Les opérations de front d'onde :
- Remplissent les formes vectorielles fermées (poches) avec des passes concentriques
- S'étendent vers l'extérieur depuis le centre de la poche
- Contournent automatiquement les îles intérieures (trous dans la poche)
- Produisent des trajectoires lisses sans inversions de direction
Quand Utiliser le Front d'Onde
Le front d'onde est un motif de remplissage alternatif pour les zones de poche. Ses anneaux concentriques peuvent être visuellement plus attrayants que les lignes raster parallèles, et le motif en expansion complète naturellement les formes circulaires ou organiques.
Utilisez le défrichage adaptatif par front d'onde pour :
- Remplir des poches dans les conceptions vectorielles
- Fabrication de tampons et matrices — le front d'onde défriche la poche d'arrière-plan tout en préservant les caractéristiques en relief comme îles intérieures
- Applications où la texture de remplissage est visible dans la pièce finie
N'utilisez pas le front d'onde pour :
- Couper le long des contours (utilisez Contour à la place)
- Remplir des images bitmap (utilisez Gravure à la place)
- Sections de paroi mince où aucune poche n'existe
Créer une Opération de Front d'Onde
Étape 1 : Sélectionner les Objets
- Importez ou dessinez des formes vectorielles fermées sur le canevas
- Sélectionnez les objets définissant la limite de la poche
- Assurez-vous que les formes sont des parcours fermés
Étape 2 : Ajouter une Opération de Front d'Onde
- Menu : Opérations → Ajouter Front d'Onde
- Clic droit : Menu contextuel → Ajouter Opération → Front d'Onde

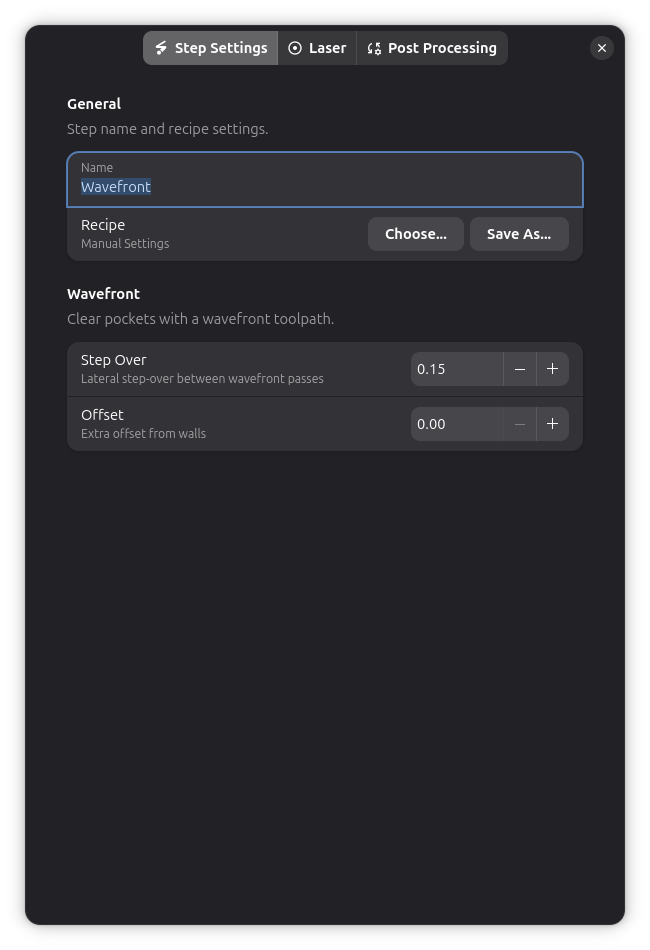

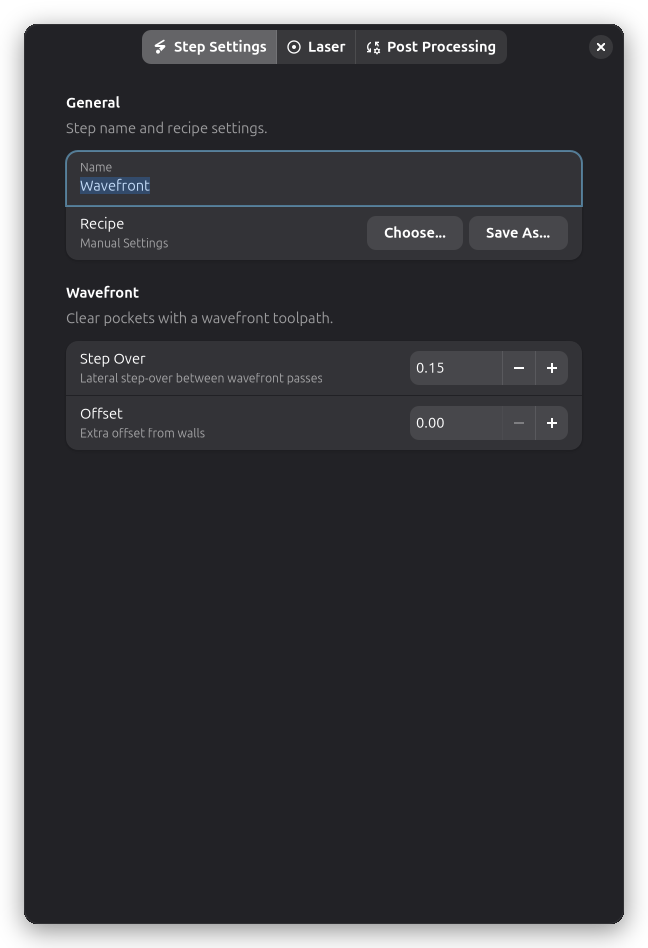

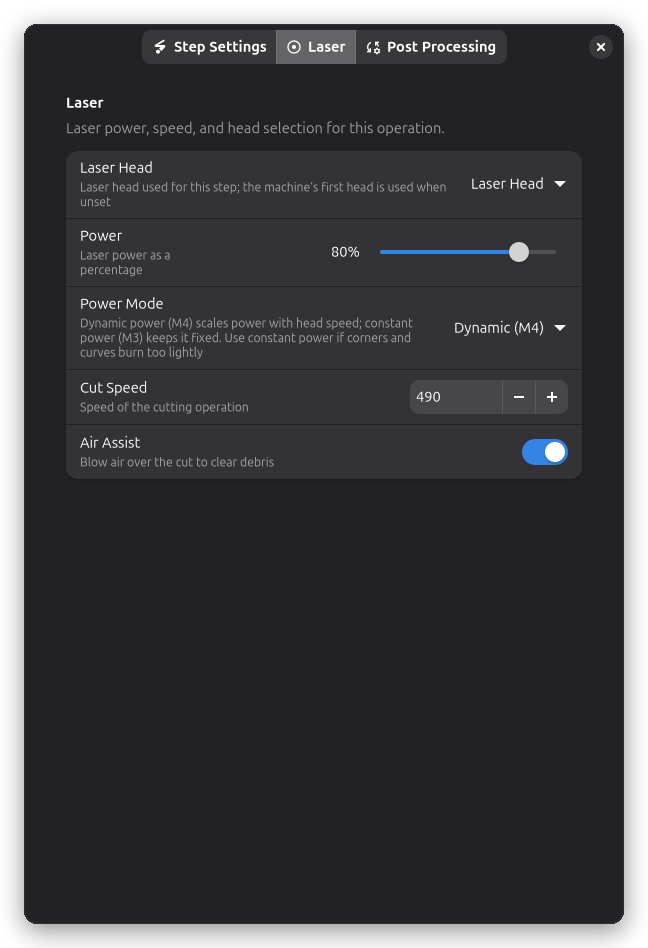

Étape 3 : Configurer les Paramètres
Ajustez le pas et le décalage en fonction de votre matériau et de la finition souhaitée.
Paramètres Clés
Pas (Step Over)
La distance entre les passes consécutives du front d'onde (mm). Des valeurs plus petites donnent une couverture plus dense avec plus de passes et des temps de travail plus longs. Des valeurs plus grandes espacent davantage les passes pour une exécution plus rapide.
Le Pas est défini par défaut sur la taille du spot laser et a une plage de 0,05–50,0 mm.
| Pas | Densité de ligne | Temps de travail |
|---|---|---|
| 0,1 mm | Dense, nombreuses lignes | Le plus lent |
| 0,3 mm | Modérée | Moyen |
| 1,0 mm+ | Éparse, moins de lignes | Rapide |
Les valeurs typiques sont de 0,1–0,5 mm pour la plupart des applications.
Décalage (Offset)
Dégagement supplémentaire par rapport à la paroi de la poche (mm). Crée une marge entre la passe de front d'onde la plus externe et le contour de la limite. Ceci est utile lorsqu'une passe de Contour séparée finira le bord, ou lorsque vous souhaitez laisser une bordure délibérée autour de la poche.
Plage : 0,0–20,0 mm. La valeur par défaut est 0,0 (les passes de front d'onde s'étendent jusqu'à la limite).

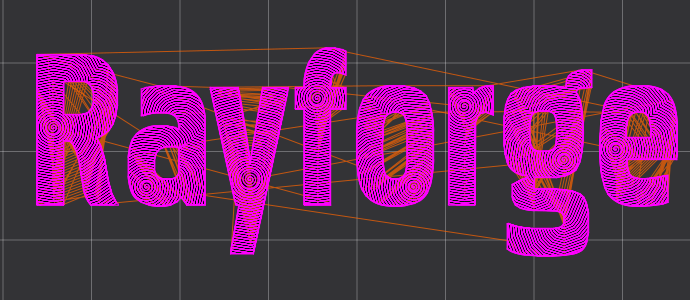

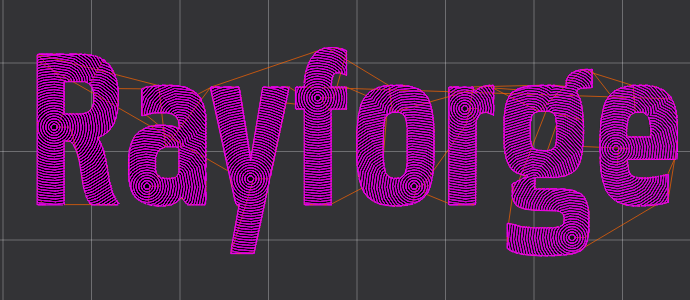

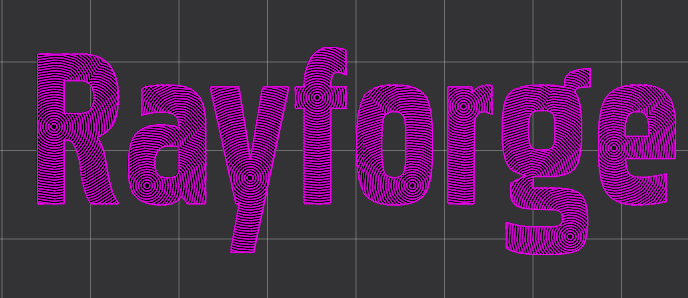

Comment Fonctionne le Front d'Onde
- Passe d'entrée — Une entrée hélicoïdale plonge dans le centre de la poche pour établir une zone défrichée initiale
- Expansion du front d'onde — En partant du centre défriché, les anneaux concentriques s'étendent vers l'extérieur. Chaque anneau s'étend au-delà du précédent de la distance de pas configurée
- Gestion des îles — À mesure que le front d'onde grandit, il rencontre et contourne toutes les îles intérieures, les laissant debout
- Achèvement — L'expansion se poursuit jusqu'à ce que toute la zone de la poche soit couverte

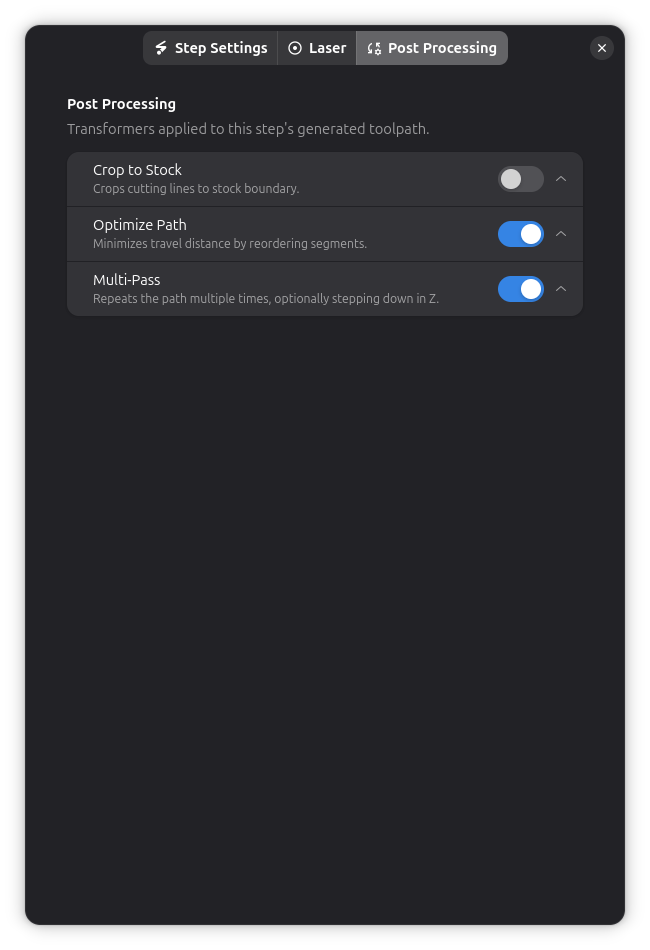

Post-Traitement
Les opérations de front d'onde supportent :
- Lissage de Parcours — Réduire les bords irréguliers dans les trajectoires d'outil
- Optimisation de Parcours — Minimiser la distance de déplacement entre les passes
Conseils & Meilleures Pratiques
Choix du Pas
- Une couverture plus dense (petit pas) signifie plus de passes et des temps de travail plus longs
- Une couverture éparse (grand pas) est plus rapide mais laisse plus de matériau entre les passes
- Équilibrez la densité et le temps de travail pour votre application
Fabrication de Tampons et Matrices
Le front d'onde est bien adapté à la fabrication de tampons. Les anneaux concentriques en expansion défrichent naturellement la poche d'arrière-plan tout en naviguant autour des caractéristiques en relief traitées comme des îles intérieures.
Combinaison avec le Contour
Un flux de travail courant consiste à défricher l'intérieur de la poche avec le front d'onde, puis à finir la limite avec une passe de Contour pour un bord net. Réglez le décalage pour laisser suffisamment de marge pour la coupe de contour.
