Shrink Wrap

Shrink Wrap crée un parcours de coupe efficace autour de plusieurs objets en générant une limite qui se "rétracte" autour d'eux. C'est utile pour couper plusieurs pièces d'une feuille avec un minimum de gaspillage.

Aperçu​

Les opérations Shrink Wrap :

  • Créent des parcours de limite autour de groupes d'objets
  • Minimisent le gaspillage de matériau
  • Réduisent le temps de coupe en combinant les parcours
  • Supportent des distances de décalage pour le dégagement
  • Fonctionnent avec toute combinaison de formes vectorielles

Quand Utiliser Shrink Wrap​

Utilisez shrink wrap pour :

  • Couper plusieurs petites pièces d'une feuille
  • Minimiser le gaspillage de matériau
  • Créer des limites d'imbrication efficaces
  • Séparer des groupes de pièces
  • Réduire le temps de coupe total

N'utilisez pas shrink wrap pour :

  • Objets uniques (utilisez Contour à la place)
  • Pièces nécessitant des limites individuelles
  • Coupes rectangulaires précises

Comment Fonctionne Shrink Wrap​

Shrink wrap crée une limite en utilisant un algorithme de géométrie computationnelle :

  1. Démarrez avec une enveloppe convexe autour de tous les objets
  2. Rétractez la limite vers l'intérieur vers les objets
  3. Enveloppez étroitement autour du groupe d'objets
  4. Décalez vers l'extérieur de la distance spécifiée

Le résultat est un parcours de coupe efficace qui suit la forme globale de vos pièces tout en maintenant le dégagement.

Créer une Opération Shrink Wrap​

Étape 1 : Organiser les Objets​

  1. Placez toutes les pièces que vous voulez envelopper sur le canevas
  2. Positionnez-les avec l'espacement souhaité
  3. Plusieurs groupes séparés peuvent être shrink-wrap ensemble

Étape 2 : Sélectionner les Objets​

  1. Sélectionnez tous les objets à inclure dans le shrink wrap
  2. Peuvent être différentes formes, tailles et types
  3. Tous les objets sélectionnés seront enveloppés ensemble

Étape 3 : Ajouter une Opération Shrink Wrap​

  • Menu : Opérations Ajouter Shrink Wrap
  • Clic droit : Menu contextuel Ajouter Opération Shrink Wrap

Étape 4 : Configurer les Paramètres​

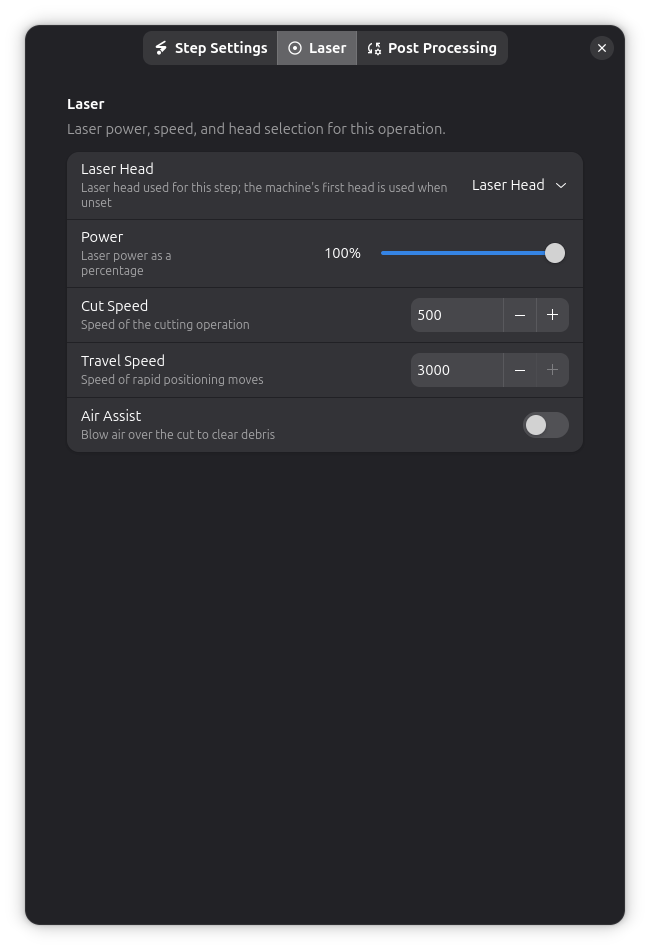

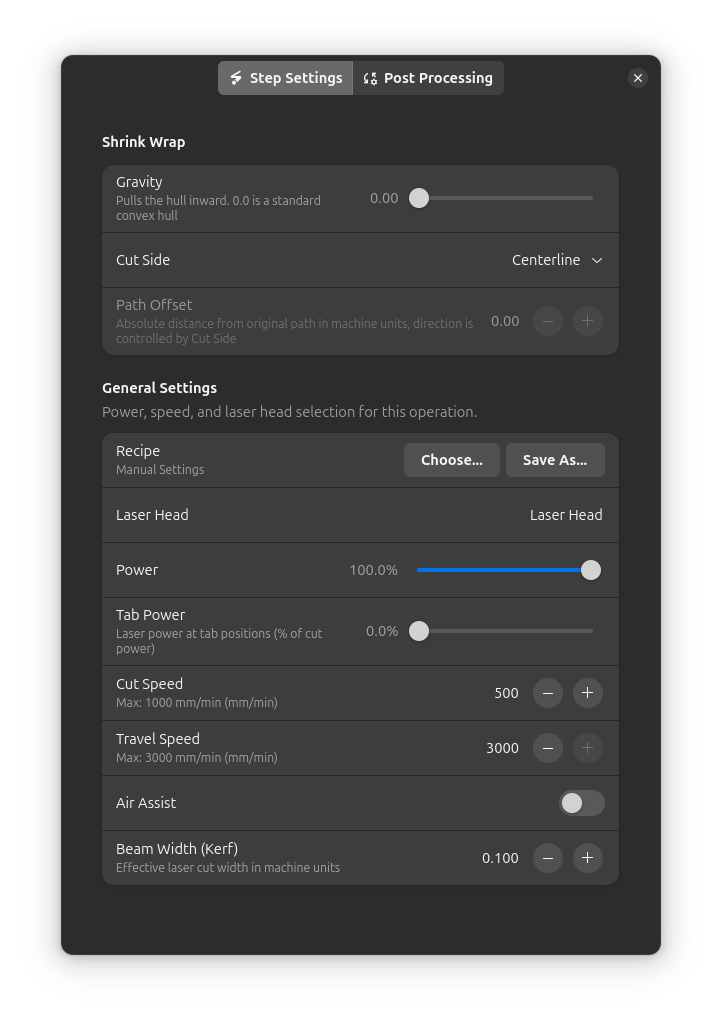

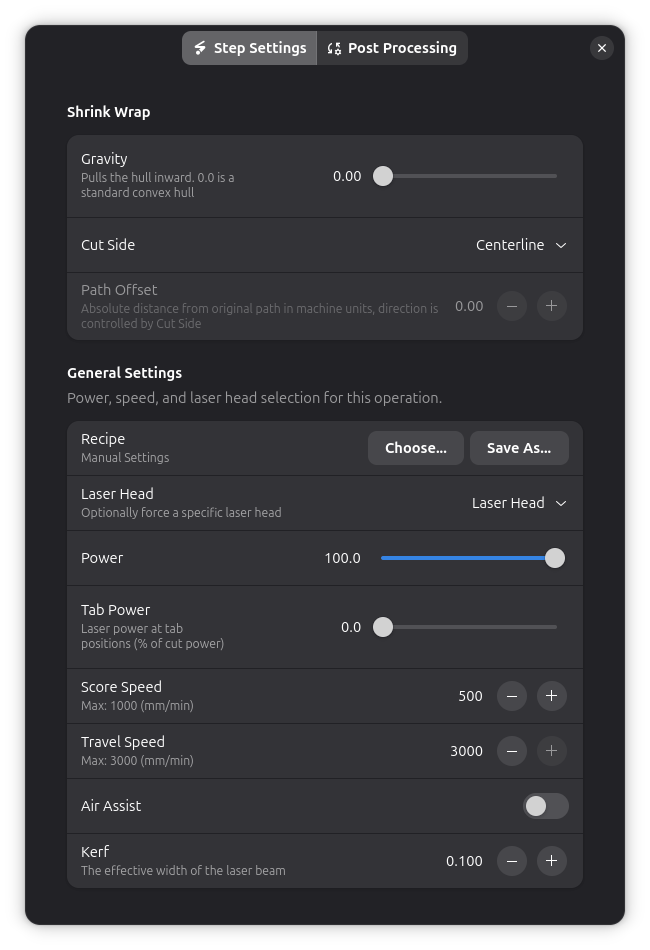

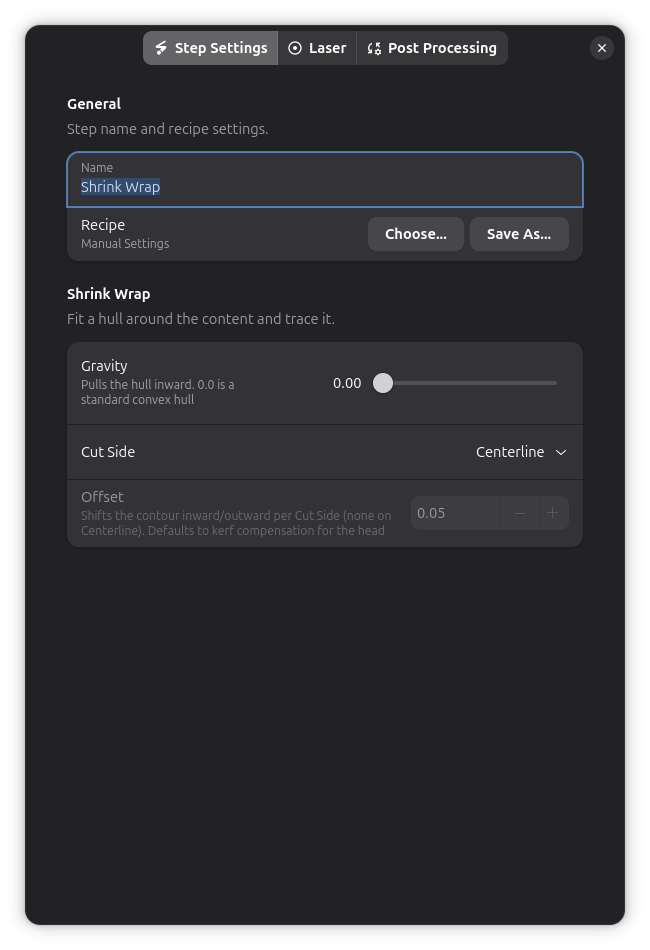

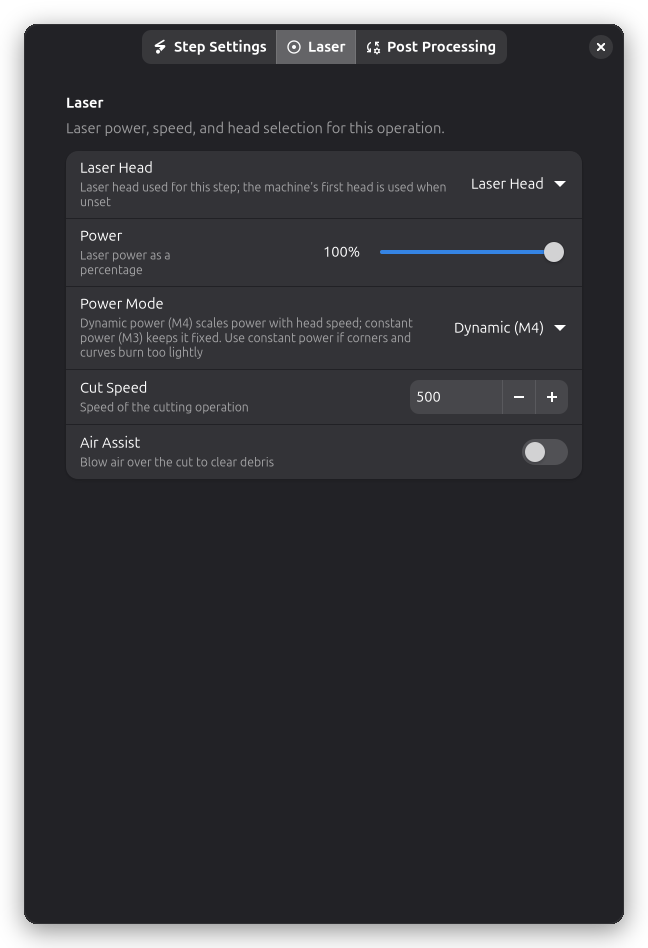

Paramètres d'étape shrink wrap

Paramètres Clés​

Puissance & Vitesse​

Comme les autres opérations de coupe :

Puissance (%) :

  • Intensité laser pour la coupe
  • Identique à ce que vous utiliseriez pour la coupe Contour

Vitesse (mm/min) :

  • À quelle vitesse le laser se déplace
  • Correspondez à la vitesse de coupe de votre matériau

Passes :

  • Nombre de fois pour couper la limite
  • Généralement 1-2 passes
  • Identique à la coupe de contour pour votre matériau

Distance de Décalage​

Décalage (mm) :

  • Combien de dégagement autour des pièces
  • Distance des objets à la limite shrink-wrap
  • Décalage plus grand = plus de matériau laissé autour des pièces

Valeurs typiques :

  • 2-3mm : Enveloppe serrée, gaspillage minimal
  • 5mm : Dégagement confortable
  • 10mm+ : Matériau supplémentaire pour la manipulation

Pourquoi le décalage est important :

  • Trop petit : Risque de couper dans les pièces
  • Trop grand : Gaspatillage de matériau
  • Considérez : Largeur de kerf, précision de coupe

Douceur​

Contrôle à quel point la limite suit les formes des objets :

Douceur élevée :

  • Suit les objets plus étroitement
  • Parcours plus complexe
  • Temps de coupe plus long
  • Moins de gaspillage de matériau

Douceur basse :

  • Parcours plus simple, plus arrondi
  • Temps de coupe plus court
  • Légèrement plus de gaspillage de matériau

Recommandé : Douceur moyenne pour la plupart des cas

Cas d'Utilisation​

Production de Pièces par Lot​

Scénario : Couper 20 petites pièces d'une grande feuille

Sans shrink wrap :

  • Couper la limite de la feuille complète
  • Gaspiller tout le matériau autour des pièces
  • Temps de coupe long

Avec shrink wrap :

  • Couper une limite serrée autour du groupe de pièces
  • Sauvegarder le matériau pour d'autres projets
  • Coupe plus rapide (périmètre plus court)

Optimisation de l'Imbrication​

Flux de travail :

  1. Imbriquez les pièces efficacement sur la feuille
  2. Groupez les pièces en sections
  3. Shrink wrap chaque section
  4. Coupez les sections séparément

Avantages :

  • Peut retirer les sections finies pendant la continuation
  • Manipulation plus facile des pièces coupées
  • Risque réduit de mouvement des pièces

Conservation du Matériau​

Exemple : Petites pièces sur matériau coûteux

Processus :

  1. Organisez les pièces de manière serrée
  2. Shrink wrap avec décalage de 3mm
  3. Coupez libre de la feuille
  4. Sauvegardez le matériau restant

Résultat : Efficacité matériau maximum

Combiner avec d'Autres Opérations​

Shrink Wrap + Contour​

Flux de travail courant :

  1. Opérations de Contour sur les pièces individuelles (couper les détails)
  2. Shrink wrap autour du groupe (couper libre de la feuille)

Ordre d'exécution :

  • D'abord : Couper les détails dans les pièces (pendant sécurisé)
  • Dernier : Shrink wrap coupe le groupe libre

Voir Flux de Travail Multi-Couches pour plus de détails.

Shrink Wrap + Raster​

Exemple : Pièces gravées et coupées

  1. Raster gravure des logos sur les pièces
  2. Contour coupe des contours des pièces
  3. Shrink wrap autour du groupe entier

Avantages :

  • Toute la gravure se produit pendant que le matériau est sécurisé
  • Le shrink wrap final coupe tout le lot libre

Post-Traitement​

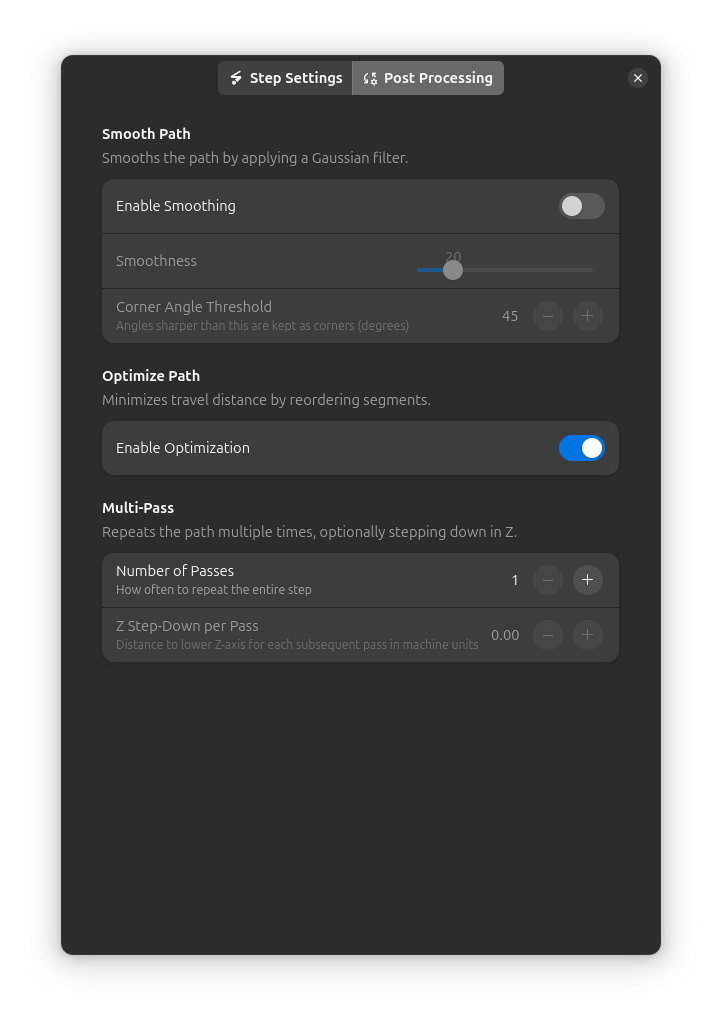

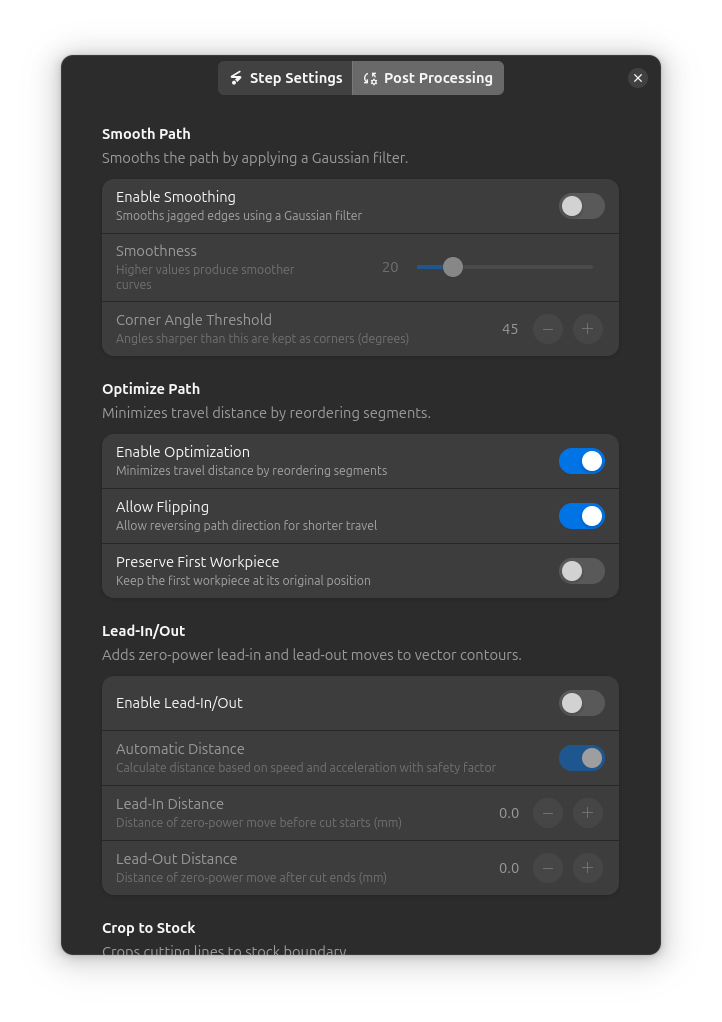

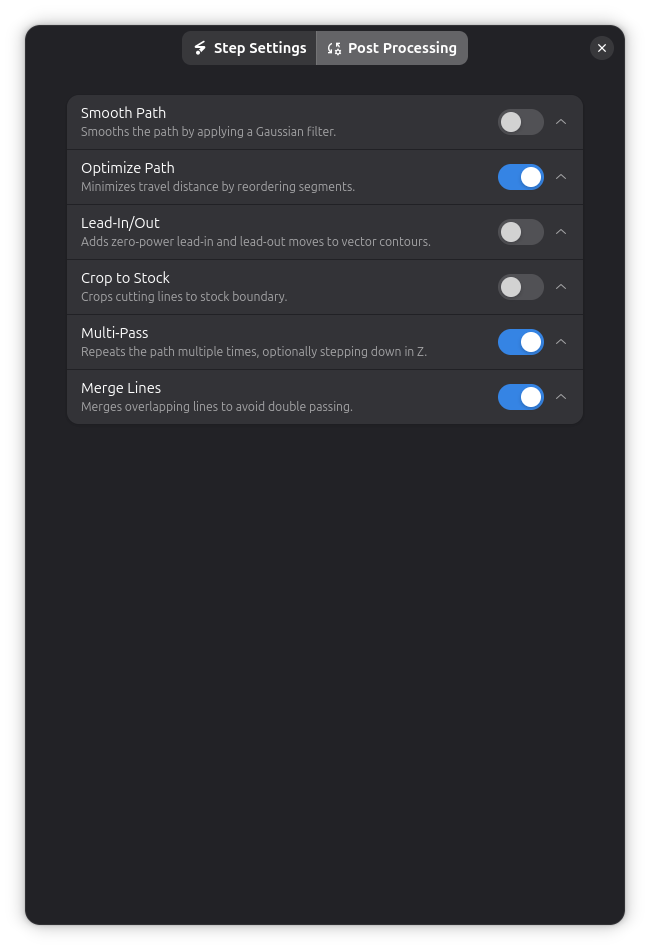

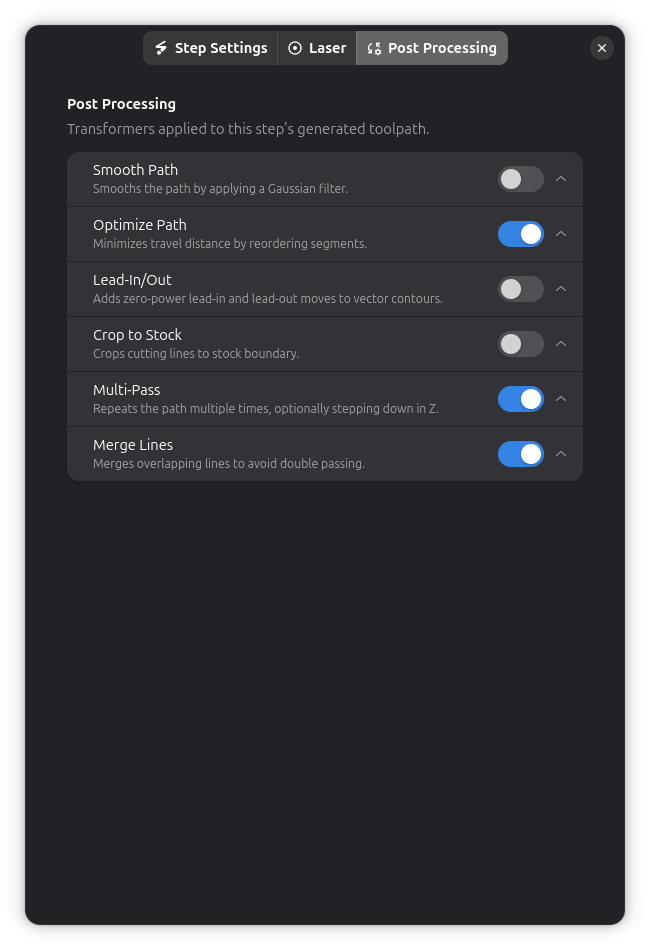

Paramètres de post-traitement shrink wrap

Les opérations Shrink Wrap supportent plusieurs options de post-traitement :

Espacement des Pièces​

Espacement optimal :

  • 5-10mm entre les pièces
  • Suffisant pour que shrink wrap distingue les objets séparés
  • Pas trop pour gaspiller du matériau

Trop proche :

  • Les pièces peuvent être enveloppées ensemble
  • Shrink wrap peut combler les écarts
  • Difficile à séparer après la coupe

Trop loin :

  • Gaspatillage de matériau
  • Temps de coupe plus long
  • Utilisation inefficace de la feuille

Considérations de Matériau​

Idéal pour :

  • Production en série (plusieurs pièces identiques)
  • Petites pièces de grandes feuilles
  • Matériaux coûteux (minimiser le gaspillage)
  • Travaux de coupe par lot

Non idéal pour :

  • Pièces uniques grandes
  • Pièces remplissant toute la feuille
  • Quand vous avez besoin de la coupe de feuille complète

Sécurité​

Toujours :

  • Vérifiez que la limite ne chevauche pas les pièces
  • Vérifiez que le décalage est suffisant
  • Prévisualisez en Aperçu 3D
  • Testez sur du rebut d'abord

Surveillez :

  • Shrink wrap coupant dans les pièces (augmentez le décalage)
  • Pièces bougeant avant la fin du shrink wrap
  • Matériau gondolant tirant les pièces hors de position

Techniques Avancées​

Shrink Wraps Multiples​

Créez des limites séparées pour différents groupes :

Processus :

  1. Organisez les pièces en groupes logiques
  2. Shrink wrap Groupe 1 (pièces du haut)
  3. Shrink wrap Groupe 2 (pièces du bas)
  4. Coupez les groupes séparément

Avantages :

  • Retirez les groupes finis pendant le travail
  • Meilleure organisation
  • Récupération des pièces plus facile

Shrink Wraps Imbriqués​

Shrink wrap à l'intérieur d'une limite plus grande :

Exemple :

  1. Shrink wrap intérieur : Petites pièces détaillées
  2. Shrink wrap extérieur : Inclut les pièces plus grandes
  3. Contour : Limite de feuille complète

Utilisation pour : Dispositions multi-pièces complexes

Test de Dégagement​

Avant la production :

  1. Créez un shrink wrap
  2. Prévisualisez avec Aperçu 3D
  3. Vérifiez que le dégagement est adéquat
  4. Vérifiez qu'aucune pièce n'est intersectée
  5. Exécutez le test sur matériau de rebut

Dépannage​

Shrink wrap coupe dans les pièces​

  • Augmentez : La distance de décalage
  • Vérifiez : Les pièces ne sont pas trop proches les unes des autres
  • Vérifiez : Le parcours shrink wrap dans l'aperçu
  • Tenez compte de : La largeur du kerf (largeur du faisceau laser)

La limite ne suit pas les formes​

  • Augmentez : Le paramètre de douceur
  • Vérifiez : Les pièces sont correctement sélectionnées
  • Essayez : Un décalage plus petit (pourrait envelopper trop loin)

Les pièces sont enveloppées ensemble​

  • Augmentez : L'espacement entre les pièces
  • Ajoutez : Des contours manuels autour des pièces individuelles
  • Divisez : En plusieurs opérations shrink wrap

La coupe prend trop de temps​

  • Diminuez : La douceur (parcours plus simple)
  • Augmentez : Le décalage (limites plus droites)
  • Considérez : Plusieurs shrink wraps plus petits

Les pièces bougent pendant la coupe​

  • Ajoutez : De petits ponts pour maintenir les pièces (voir Ponts de Maintien)
  • Utilisez : Ordre de coupe : de l'intérieur vers l'extérieur
  • Assurez-vous : Le matériau est plat et sécurisé
  • Vérifiez : La feuille n'est pas gondolée

Détails Techniques​

Algorithme​

Shrink wrap utilise la géométrie computationnelle :

  1. Enveloppe convexe - Trouver la limite extérieure
  2. Forme alpha - Rétracter vers les objets
  3. Décalage - Étendre par la distance de décalage
  4. Simplifier - Selon le paramètre de douceur

Optimisation du Parcours​

Le parcours de limite est optimisé pour :

  • Longueur totale minimum
  • Courbes lisses (selon la douceur)
  • Points de début/fin efficaces

Système de Coordonnées​

  • Unités : Millimètres (mm)
  • Précision : 0.01mm typique
  • Coordonnées : Identiques à l'espace de travail
