Recettes et Paramètres

Paramètres des Recettes

Rayforge fournit un système de recettes puissant qui vous permet de créer, gérer et appliquer des paramètres cohérents à travers vos projets de découpe laser. Ce guide couvre le parcours utilisateur complet, de la création de recettes dans les paramètres généraux à leur application aux opérations et la gestion des paramètres au niveau de l'étape.

Aperçu​

Le système de recettes se compose de trois composants principaux :

  1. Gestion des Recettes : Créer et gérer des préréglages de paramètres réutilisables
  2. Gestion du Matériau de Stock : Définir les propriétés et l'épaisseur du matériau
  3. Paramètres d'Étape : Appliquer et affiner les paramètres pour des opérations individuelles

Gestion des Recettes​

Créer des Recettes​

Les recettes sont des préréglages nommés qui contiennent tous les paramètres nécessaires pour des opérations spécifiques. Vous pouvez créer des recettes via l'interface des paramètres principaux :

1. Accéder au Gestionnaire de Recettes​

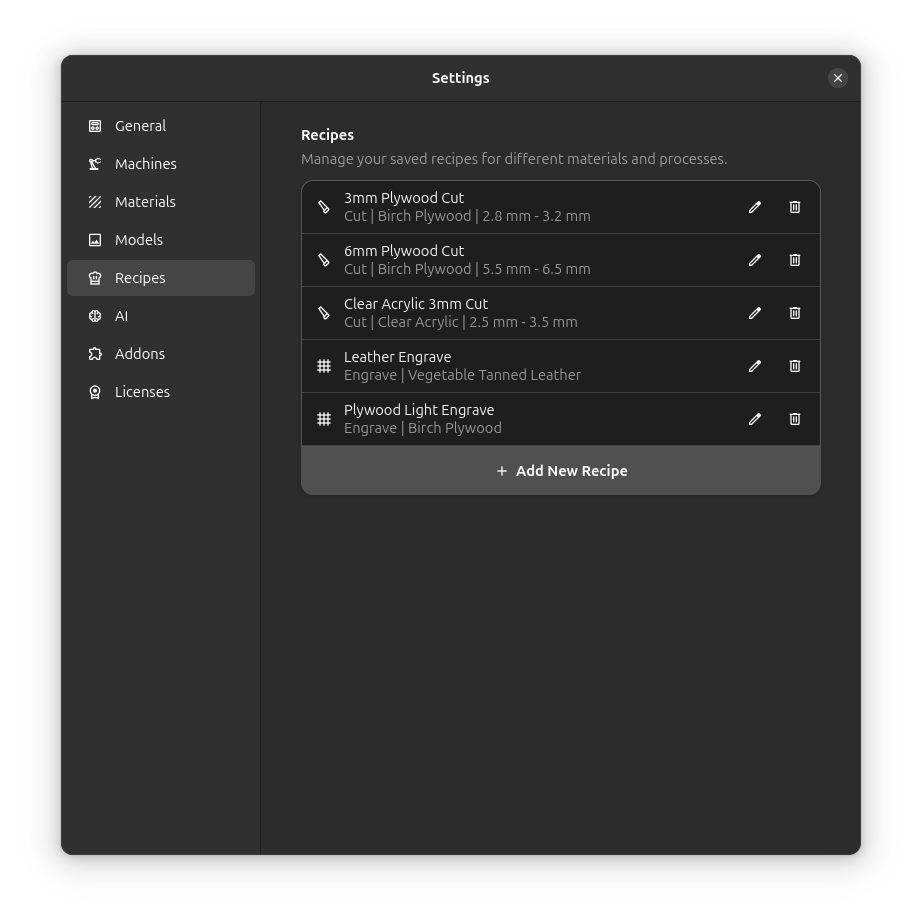

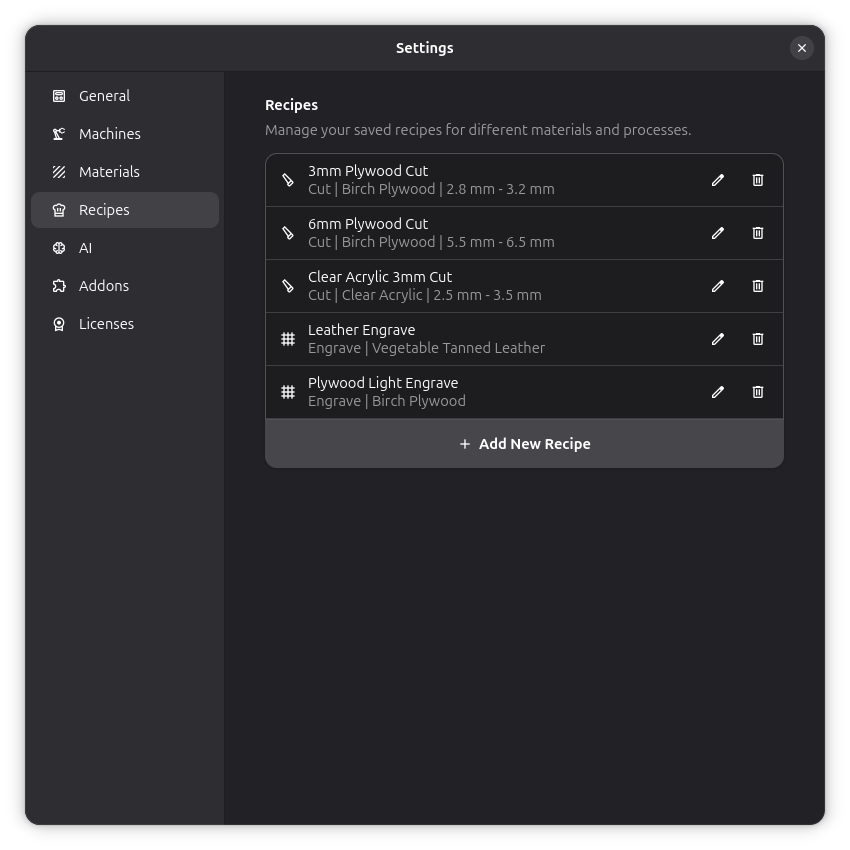

Menu : Édition → Paramètres, puis sélectionnez Recettes

2. Créer une Nouvelle Recette​

Cliquez sur "Ajouter une Nouvelle Recette" pour ouvrir la boîte de dialogue de l'éditeur de recettes.

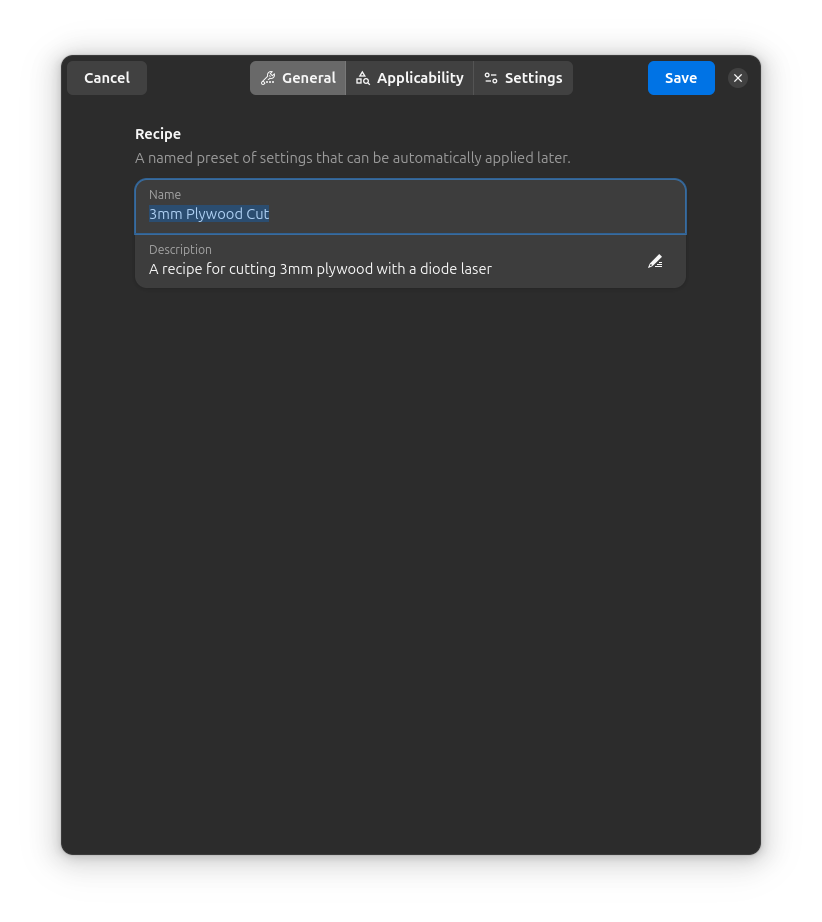

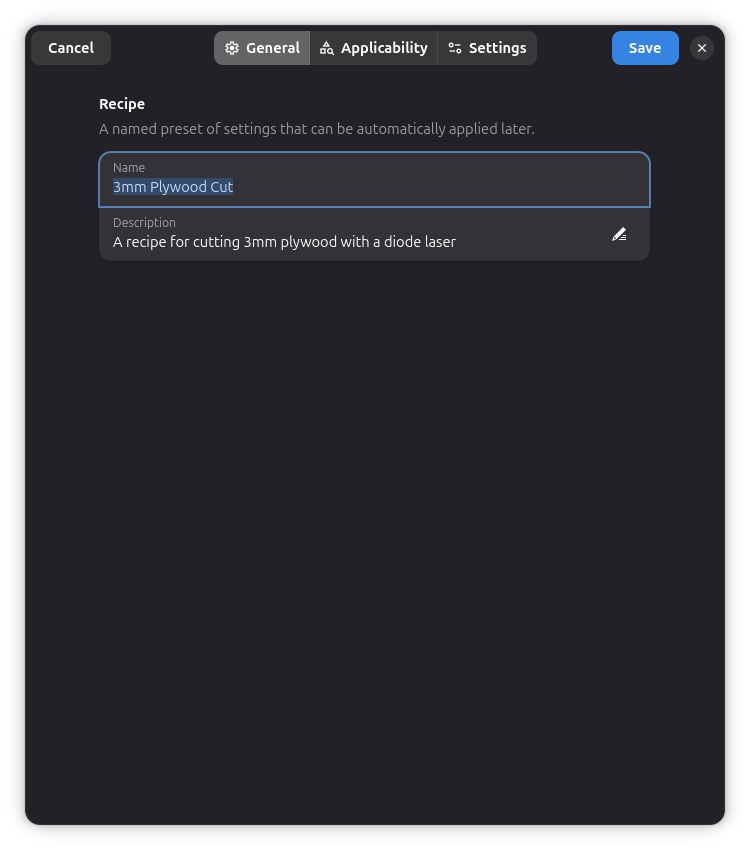

Onglet Général - Définir le nom et la description de la recette :

Éditeur de Recettes - Onglet Général

Remplissez les informations de base :

  • Nom : Nom descriptif (ex : "Coupe Contreplaqué 3mm")
  • Description : Description détaillée optionnelle

3. Définir les Critères d'Applicabilité​

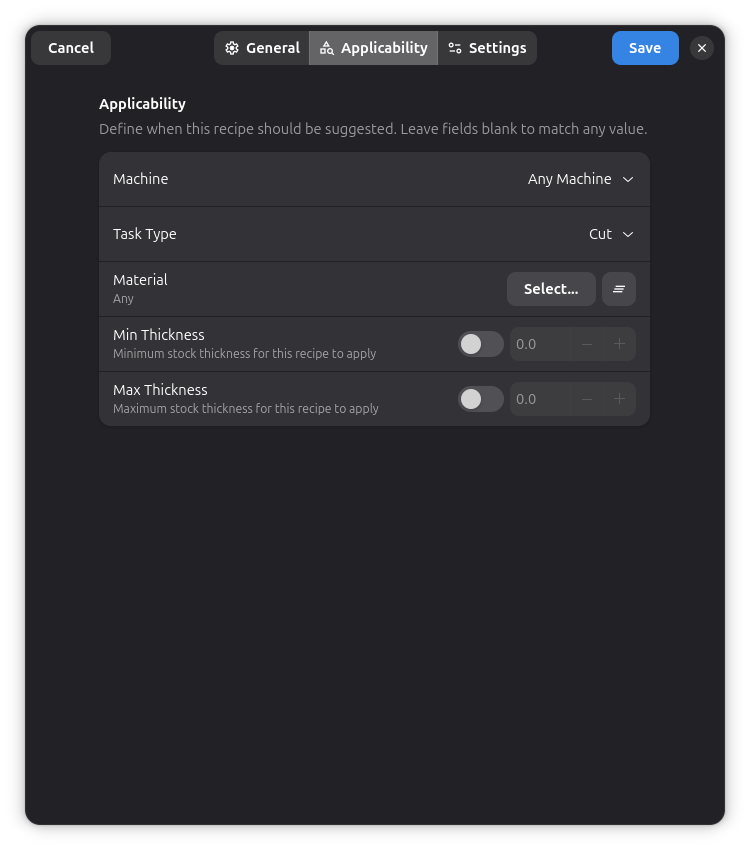

Onglet Applicabilité - Définir quand cette recette devrait être suggérée :

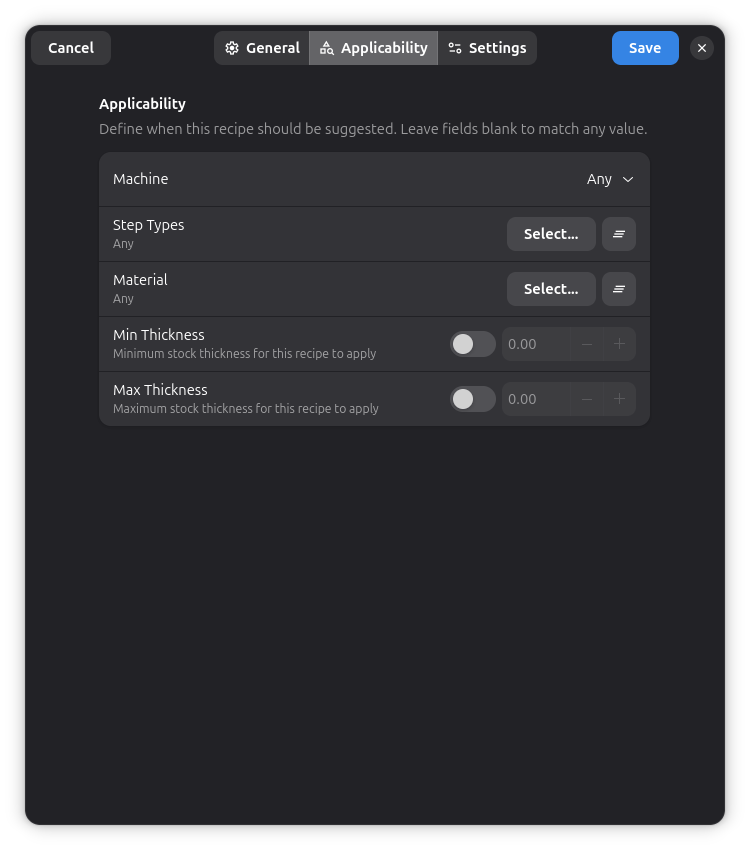

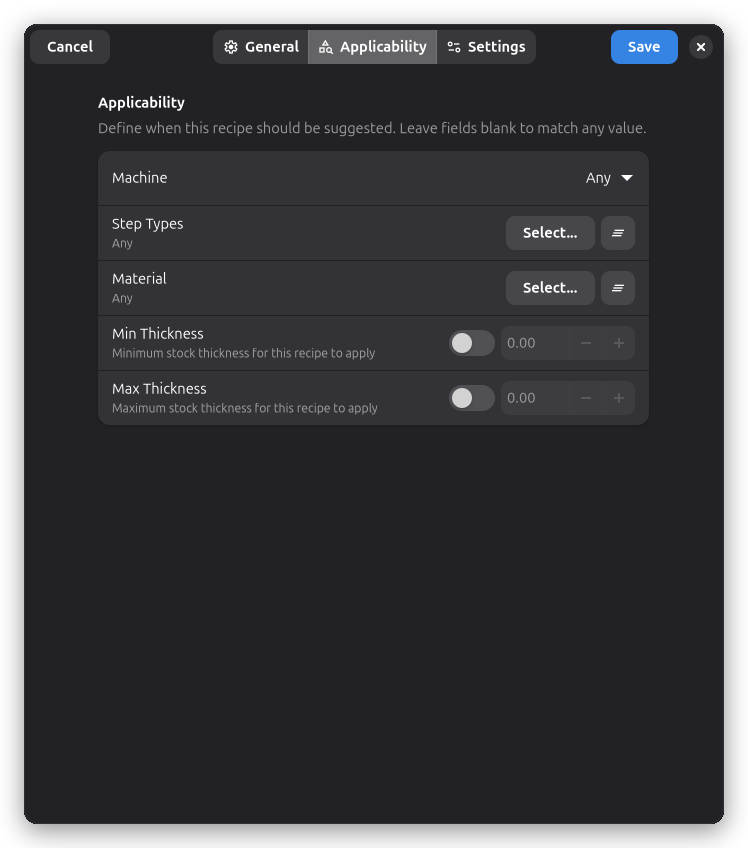

Éditeur de Recettes - Onglet Applicabilité

Tous les critères sont optionnels - laissez n'importe quel champ à sa valeur "Tout" pour tout faire correspondre :

  • Machine : Choisissez une machine spécifique ou laissez "Toute Machine"
  • Type de Tâche : Sélectionnez la catégorie d'opération à laquelle cette recette s'applique (Coupe, Gravure, etc.), ou laissez "Tout" pour l'appliquer à tous les types de tâches
  • Type d'Étape : Restreignez la recette à un type d'opération spécifique (ex : "Contour" ou "Raster"). La liste est filtrée selon les types d'étape qui prennent en charge le type de tâche sélectionné. Laissez "Tout Type" pour correspondre à chaque type d'étape dans la tâche
  • Matériau : Sélectionnez un type de matériau ou laissez ouvert pour tout matériau
  • Épaisseur Min/Max : Définissez les valeurs d'épaisseur minimum et maximum du matériau de stock

4. Configurer les Paramètres​

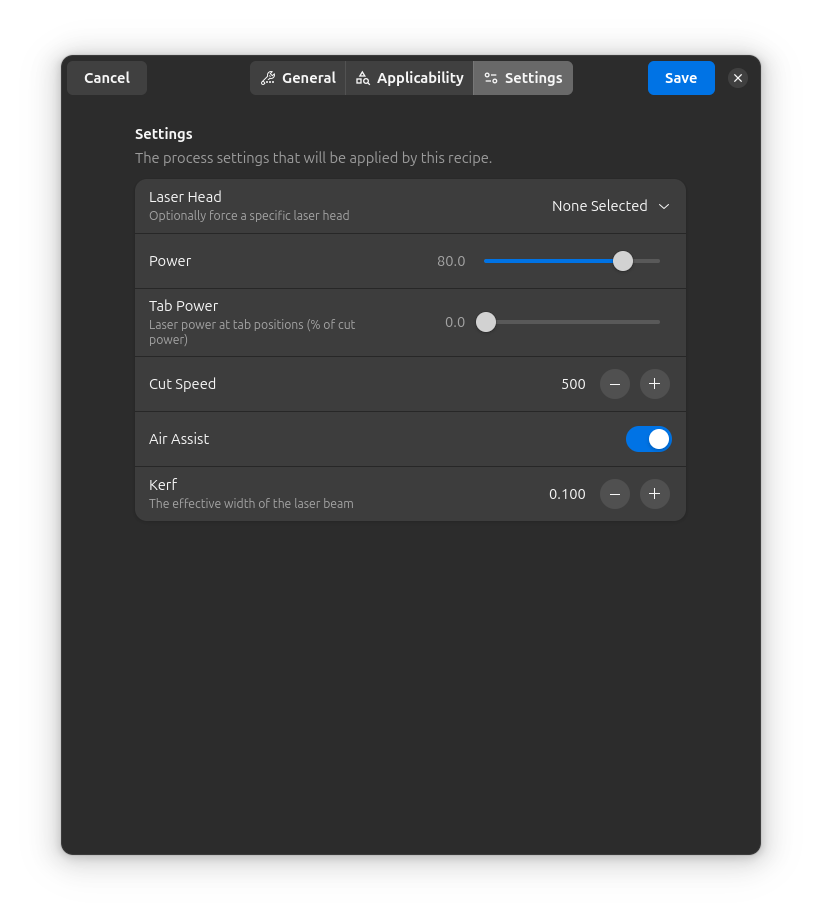

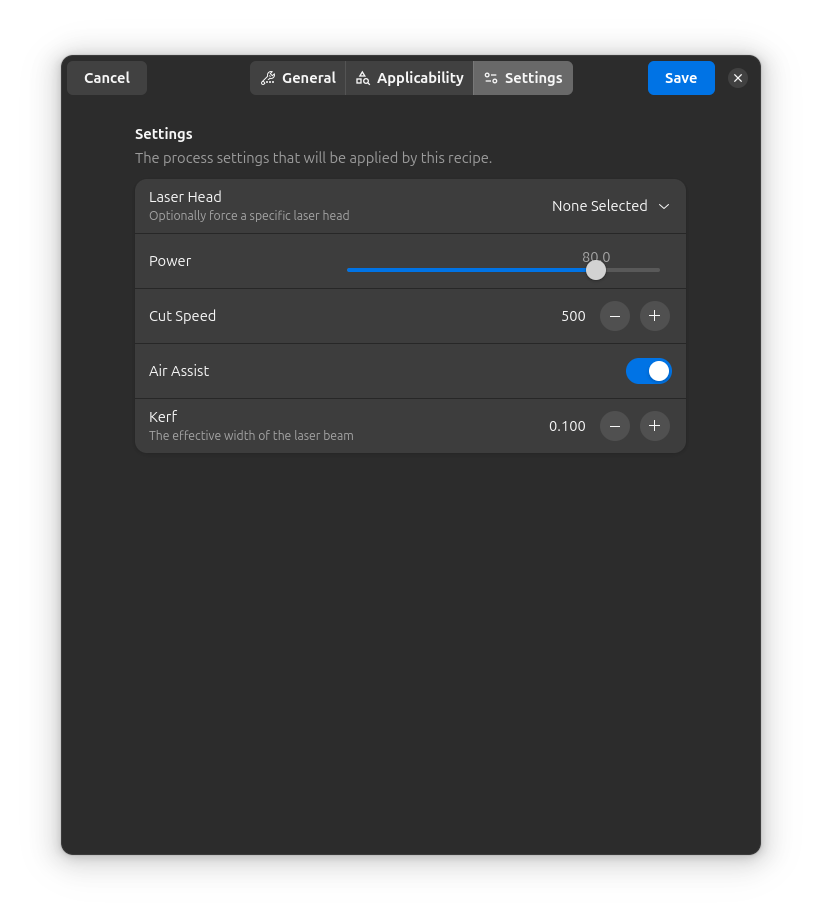

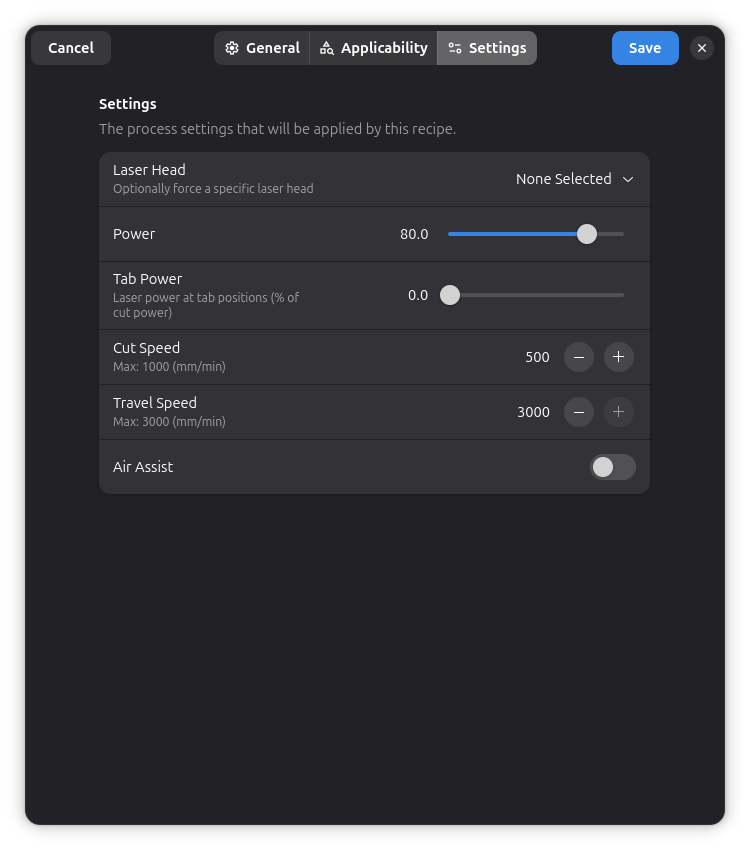

Onglet Paramètres - Ajuster la puissance, vitesse et autres paramètres. Lorsque la recette cible un type d'étape spécifique, l'éditeur affiche deux pages de paramètres : une page "Laser" avec les paramètres de processus partagés (puissance, assistance d'air, etc.) et une page "Paramètres d'Étape" avec les attributs spécifiques à ce type d'étape (ex : côté de coupe, ordre de coupe) :

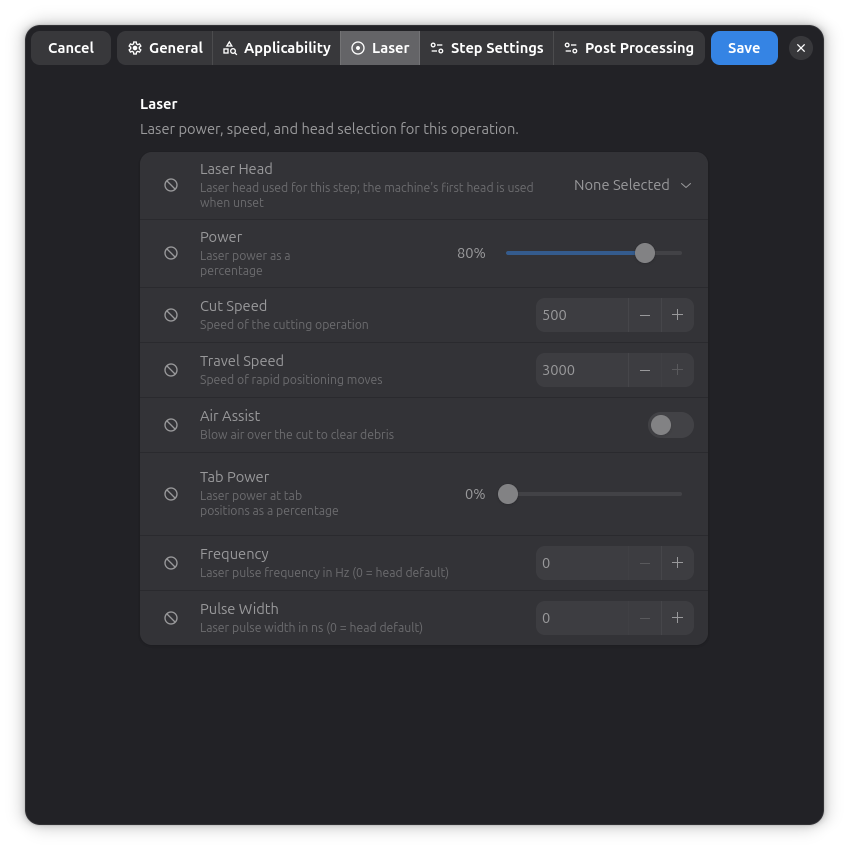

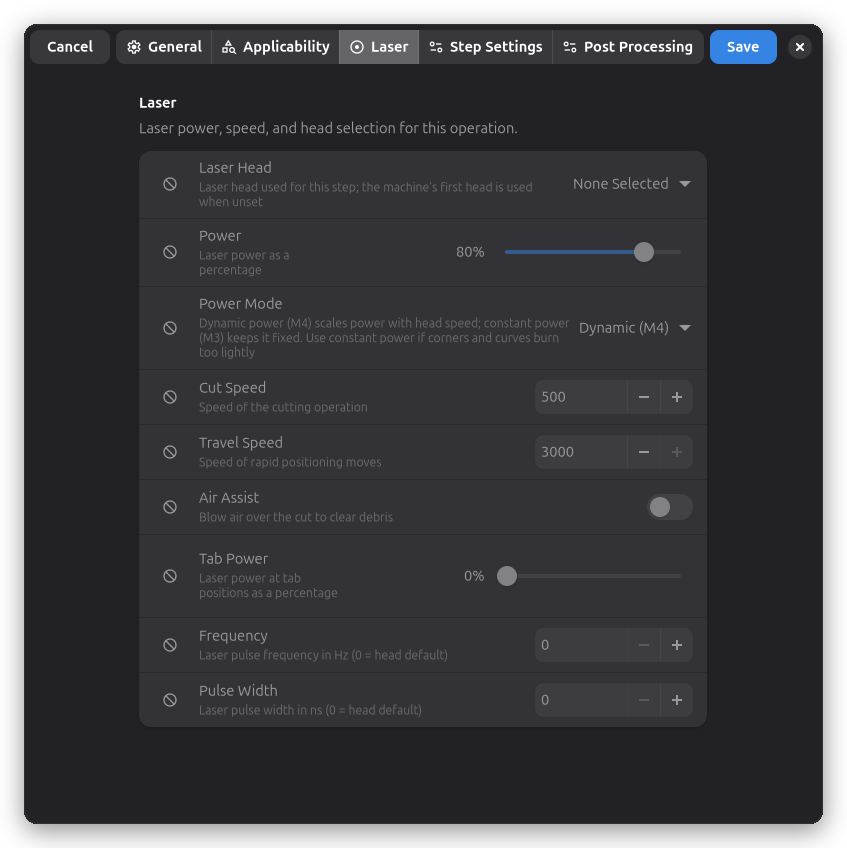

Éditeur de Recettes - Onglet Laser

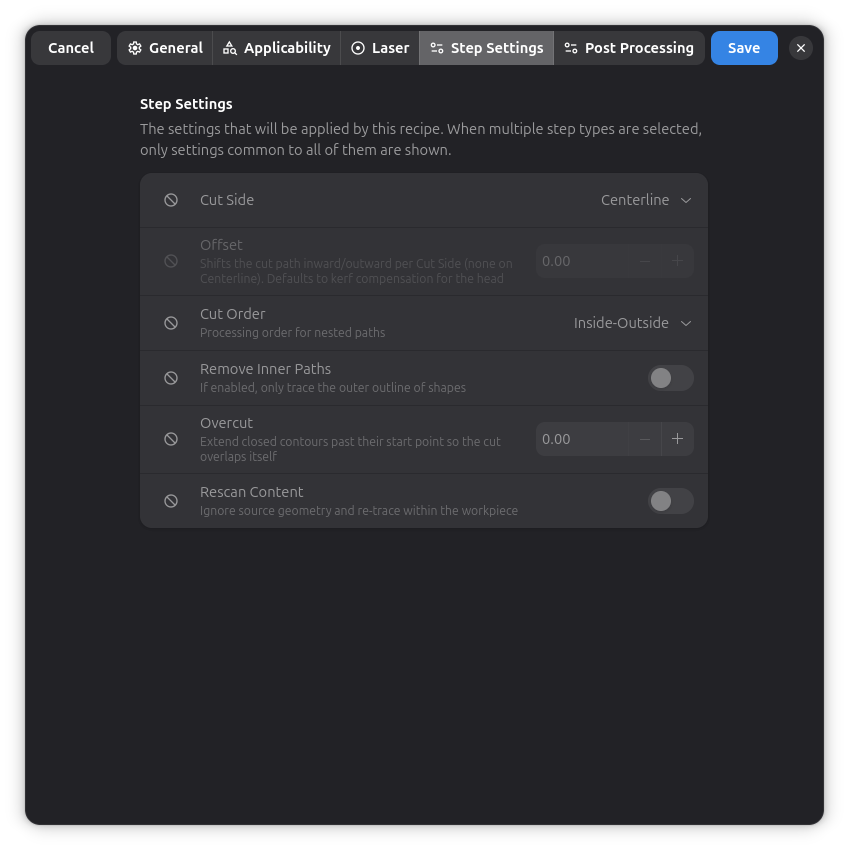

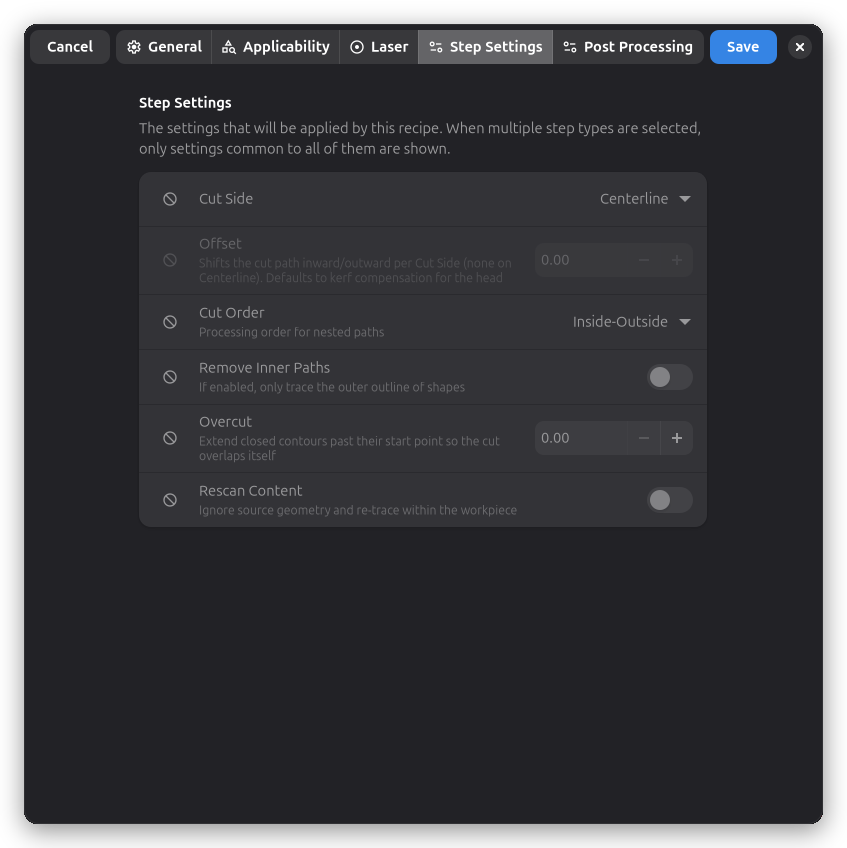

Éditeur de Recettes - Onglet Paramètres d'Étape

  • Sélectionner uniquement un type de tâche (avec "Tout Type" comme type d'étape) affiche une seule page "Paramètres" avec les paramètres de processus pour cette tâche
  • Laisser les deux à "Tout" affiche uniquement les paramètres de mouvement de base (vitesse de coupe et vitesse de déplacement) partagés par toutes les étapes

Chaque ligne de paramètre est accompagnée d'un bouton d'application (une case à cocher à côté de la ligne) :

  • Activé : la recette applique ce paramètre à l'étape lors de son application
  • Désactivé : la recette laisse ce paramètre de l'étape inchangé

Onglet Post-Traitement - Stockez les paramètres de post-traitement (entrée/sortie, passes multiples, overscan et autres transformateurs) sur la recette afin qu'ils soient appliqués aux étapes ciblées :

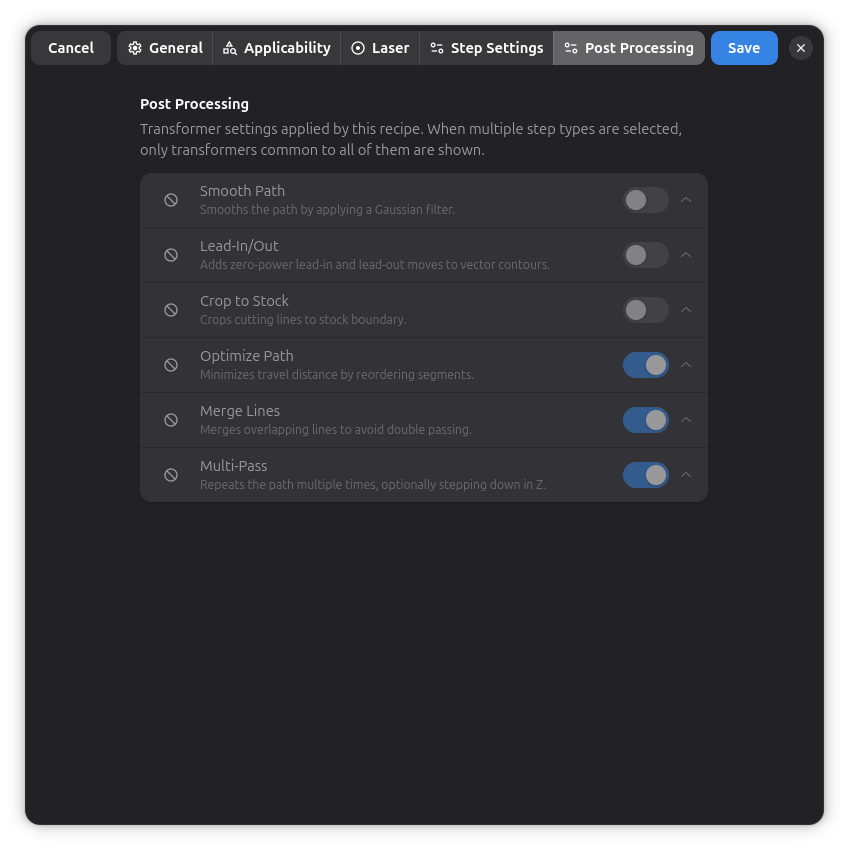

Éditeur de Recettes - Onglet Post-Traitement

Chaque transformateur est accompagné d'un bouton d'application (une case à cocher à côté de la ligne) :

  • Activé : la recette applique les paramètres du transformateur à l'étape (son propre interrupteur d'activation décide s'il est activé ou désactivé)
  • Désactivé : la recette ne touche pas à ce transformateur lorsqu'elle est appliquée

Lorsque la recette cible plusieurs types d'étape, seuls les transformateurs communs à tous sont affichés.

Système de Correspondance des Recettes​

Rayforge suggère et applique automatiquement les recettes les plus appropriées selon :

  • Compatibilité machine : Les recettes peuvent être spécifiques à une machine
  • Compatibilité de tête laser : Les recettes peuvent imposer une tête spécifique sur la machine
  • Correspondance de matériau : Les recettes peuvent cibler des matériaux spécifiques
  • Plages d'épaisseur : Les recettes s'appliquent dans les limites d'épaisseur définies
  • Correspondance de type de tâche : Les recettes sont liées à des catégories d'opérations spécifiques
  • Correspondance de type d'étape : Les recettes peuvent cibler un type d'opération spécifique (ex : uniquement les étapes "Contour")

Une recette ne correspond que lorsque tous ses critères sont satisfaits. Lorsqu'une nouvelle étape est créée, Rayforge recherche dans la bibliothèque de recettes celles qui correspondent et applique automatiquement la meilleure. Le système utilise un algorithme de score de spécificité pour prioriser les recettes les plus pertinentes :

  1. Les recettes spécifiques à une machine sont mieux classées que les génériques
  2. Les recettes spécifiques à une tête laser sont mieux classées
  3. Les recettes spécifiques à un matériau sont mieux classées
  4. Les recettes spécifiques à une épaisseur sont mieux classées
  5. Les recettes spécifiques à un type d'étape sont mieux classées

Appliquer des Recettes aux Étapes​

Les recettes sont appliquées par étape. Ouvrez les paramètres de n'importe quelle étape et trouvez la ligne "Recette" dans la section "Général" :

  • Choisir... : Ouvre une liste filtrable de recettes. Utilisez le champ de recherche ou le bouton bascule "Afficher uniquement les recettes compatibles" pour réduire la liste ; les recettes compatibles correspondent au type de tâche, au type d'étape, à la machine et aux matériaux de stock de l'étape. Sélectionner une recette applique tous ses paramètres à l'étape.
  • Enregistrer Sous... : Ouvre l'éditeur de recettes pré-rempli avec les paramètres, la machine, le matériau et l'épaisseur actuels de l'étape. Enregistrer la nouvelle recette l'applique immédiatement à l'étape.
  • Mettre à Jour : Apparaît lorsque les paramètres de l'étape ont divergé de la recette qui lui a été appliquée (ex : après avoir modifié une valeur manuellement). Cliquer dessus écrase la recette enregistrée avec les paramètres actuels de l'étape.

Le nom de la recette actuellement appliquée est affiché dans la ligne. Les étapes sans recette appliquée sont étiquetées "Paramètres Manuels".
