Zonas Prohibidas

Las zonas prohibidas definen áreas restringidas en la superficie de trabajo que el láser no debería ingresar. Antes de ejecutar o exportar un trabajo, Rayforge verifica si alguna trayectoria ingresa a una zona prohibida habilitada y te advierte si se detecta una colisión.

Zonas Prohibidas

Añadir una Zona Prohibida​

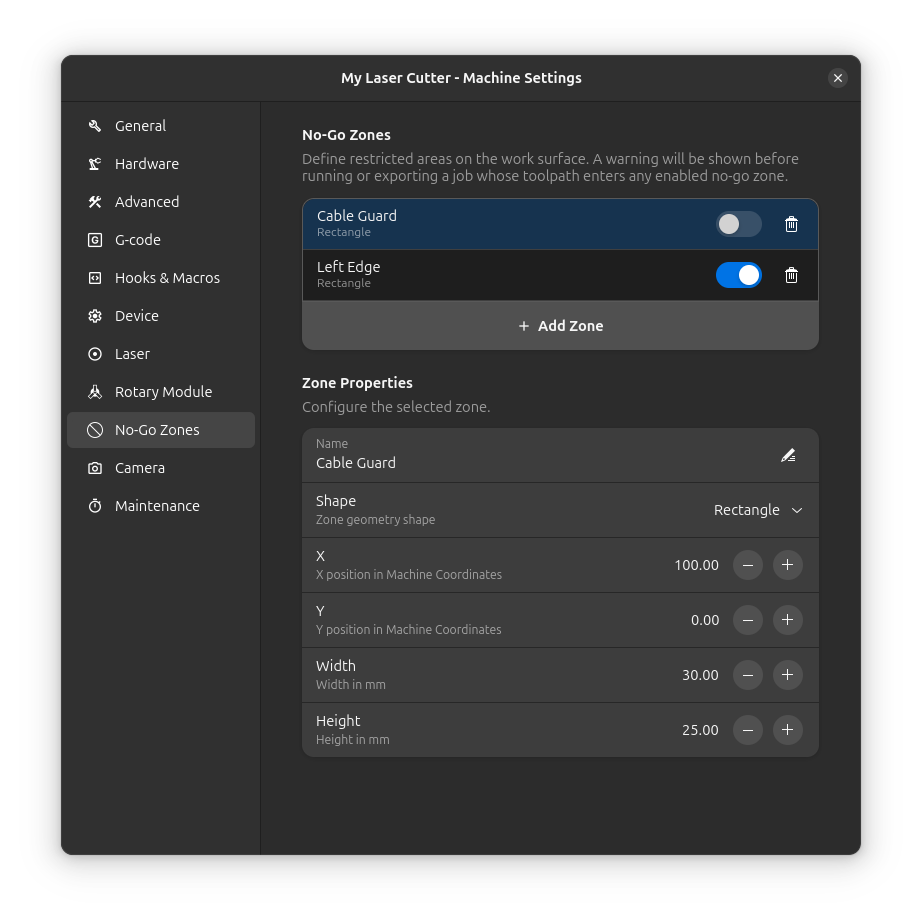

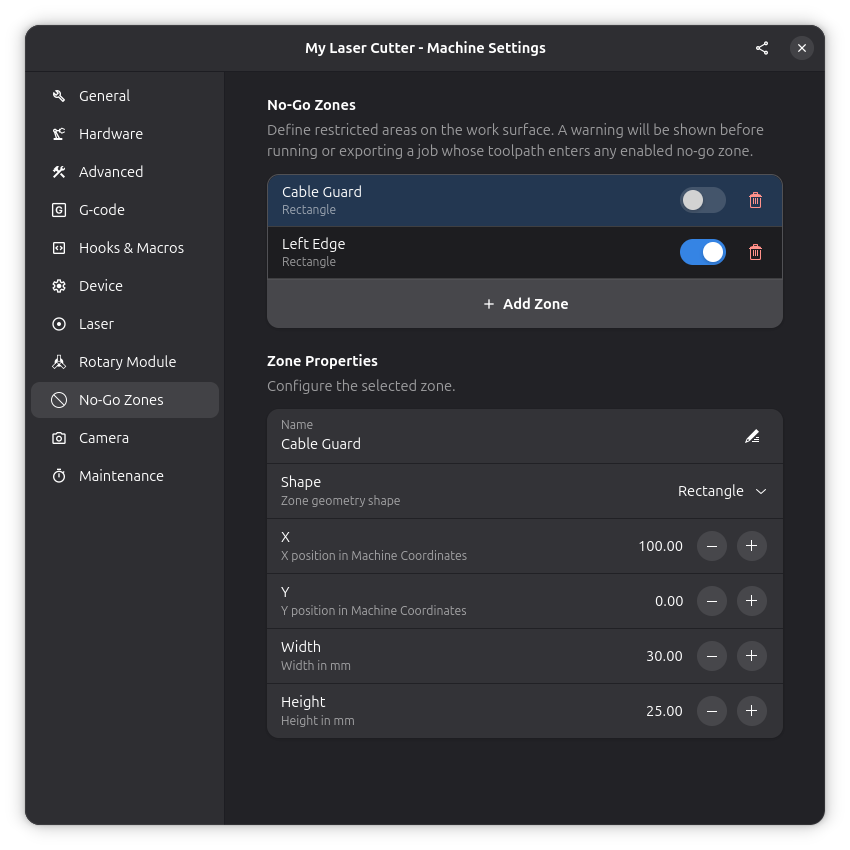

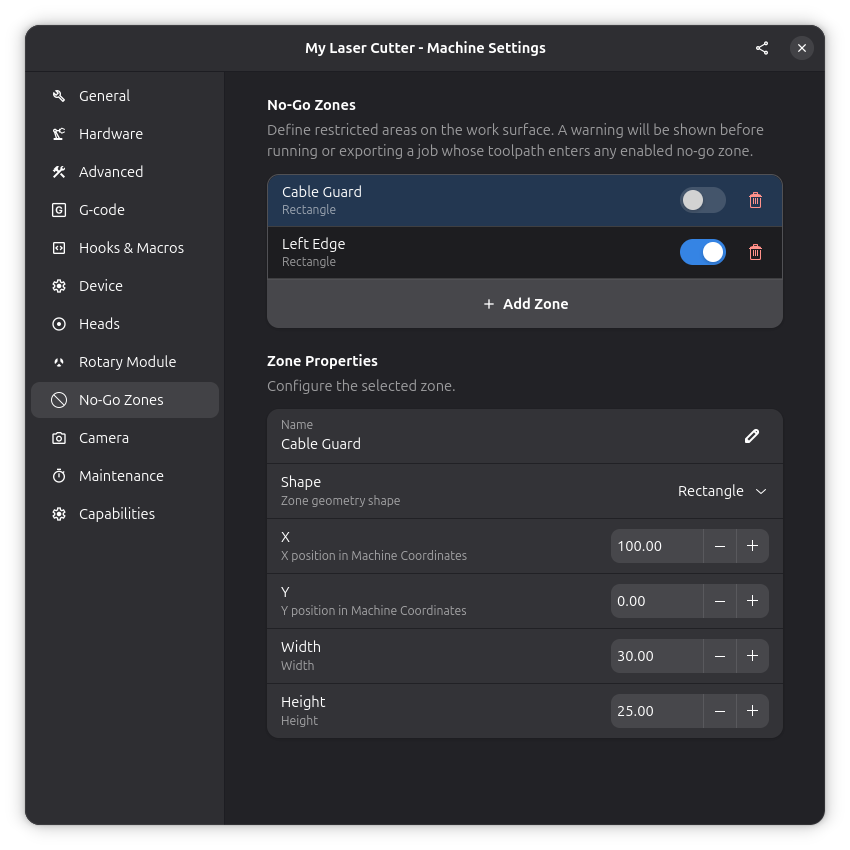

Abre Ajustes → Máquina y navega a la página Zonas Prohibidas. Haz clic en el botón añadir para crear una nueva zona, luego elige su forma y posición.

Cada zona tiene los siguientes ajustes:

  • Nombre: Una etiqueta descriptiva para la zona
  • Habilitado: Activa o desactiva la zona sin eliminarla
  • Forma: Rectángulo, Caja o Cilindro
  • Posición (X, Y, Z): Dónde se coloca la zona en la superficie de trabajo
  • Dimensiones: Ancho, alto y profundidad (o radio para cilindros)

Advertencias de Colisión​

Cuando ejecutas o exportas un trabajo, Rayforge verifica todas las trayectorias contra las zonas prohibidas habilitadas. Si una trayectoria pasa por una zona, aparece un diálogo de advertencia con la opción de cancelar o proceder bajo tu propio riesgo.

Visibilidad​

Las zonas prohibidas se muestran tanto en el lienzo 2D como en el 3D como superposiciones semi-transparentes. Usa el botón de alternar zonas prohibidas en la superposición del lienzo para mostrarlas u ocultarlas. El ajuste de visibilidad se recuerda entre sesiones.
