Ajustes de Código G

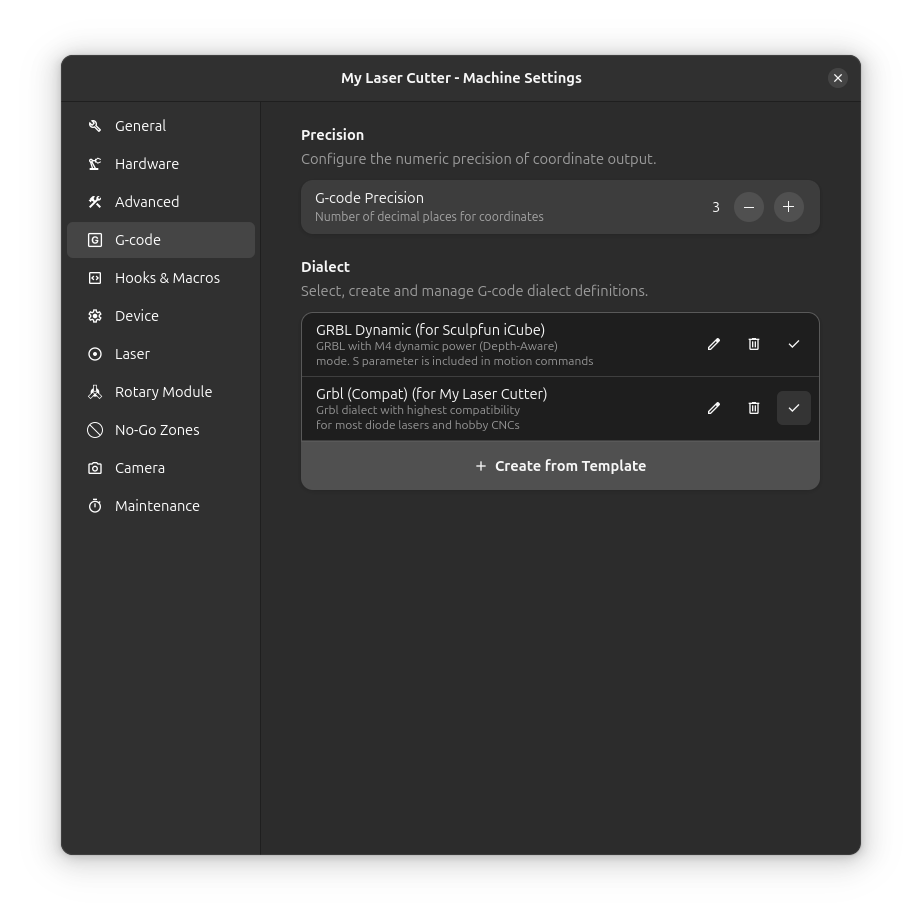

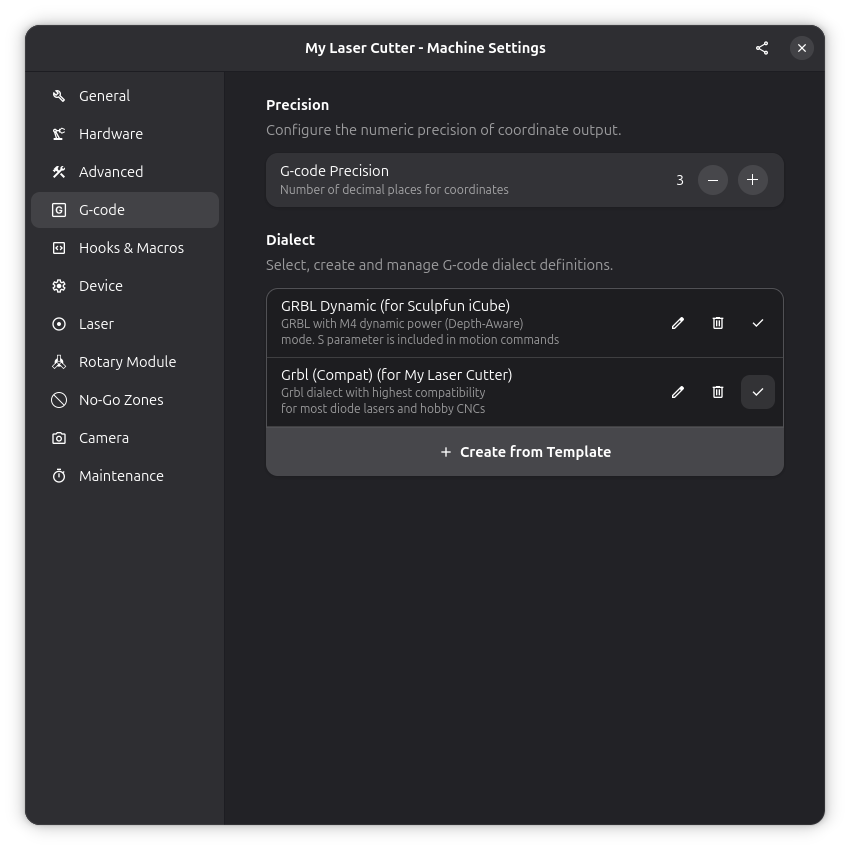

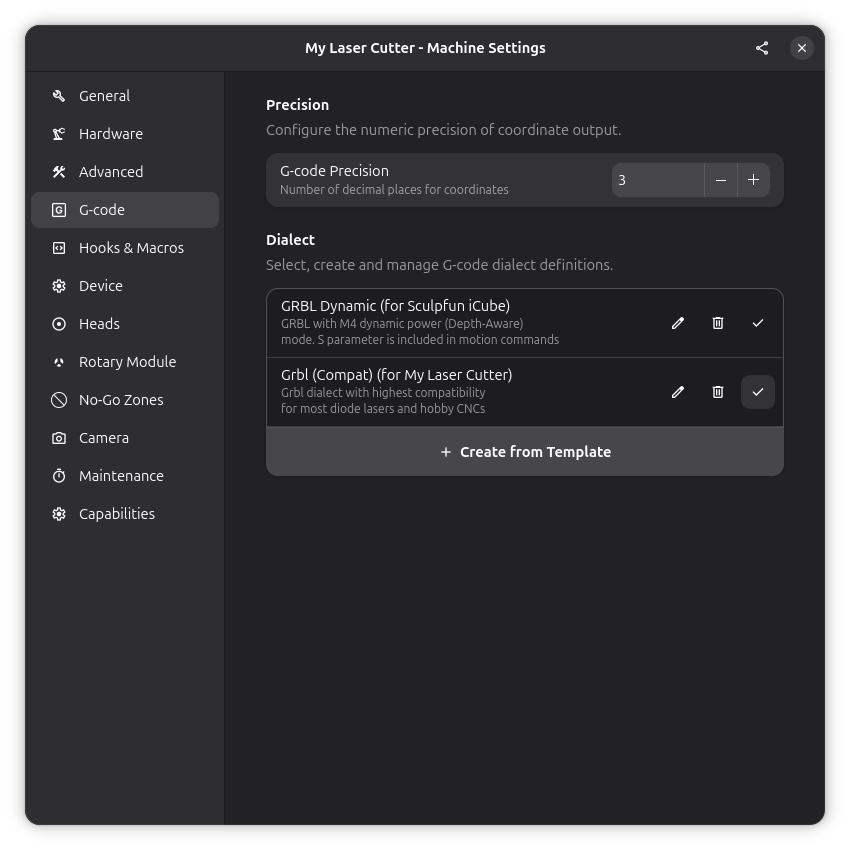

La página de Código G en Configuración de Máquina configura cómo Rayforge genera código G para tu máquina.

Ajustes de Código G

información

Esta página solo se muestra para máquinas que usan controladores basados en G-code (p.ej. GRBL, Smoothieware, Marlin). Si tu máquina usa un controlador no basado en G-code (p.ej. Ruida), esta página de ajustes está completamente oculta.

Dialecto de Código G​

Selecciona el dialecto de código G que coincide con el firmware de tu controlador. Diferentes controladores usan comandos y formatos ligeramente diferentes.

Dialectos Disponibles​

  • Grbl (Compat): Dialecto GRBL estándar para cortadoras láser de hobby. Usa M3/M5 para control del láser.
  • Grbl (Compat, no Z axis): Igual que Grbl (Compat) pero sin comandos de eje Z. Para máquinas solo 2D.
  • GRBL Dynamic: Usa el modo de potencia láser dinámica de GRBL para grabado de potencia variable.
  • GRBL Dynamic (no Z axis): Modo dinámico sin comandos de eje Z.
  • LinuxCNC: Para controladores LinuxCNC. Soporta curvas Bézier cúbicas (G5) nativas.
  • Smoothieware: Para Smoothieboard y controladores similares.
  • Marlin: Para controladores basados en Marlin.
información

El dialecto afecta cómo la potencia del láser, los movimientos y otros comandos se formatean en el código G de salida.

Limpieza de Dialectos sin Usar​

El botón de escoba en la cabecera de la lista de dialectos elimina todos los dialectos personalizados que no usa ninguna máquina. Un diálogo de confirmación enumera los dialectos antes de eliminarlos.

Preámbulo y Postscript del Dialecto​

Cada dialecto incluye código G de preámbulo y postscript personalizable que se ejecuta al inicio y al final de los trabajos.

Preámbulo​

Comandos de código G ejecutados al comienzo de cada trabajo, antes de cualquier operación de corte. Usos comunes incluyen establecer unidades (G21 para mm), modo de posicionamiento (G90 para absoluto) e inicializar el estado de la máquina.

Postscript​

Comandos de código G ejecutados al final de cada trabajo, después de todas las operaciones de corte. Usos comunes incluyen apagar el láser (M5), volver al origen (G0 X0 Y0) y estacionar la cabeza.
