Polígono y estrella

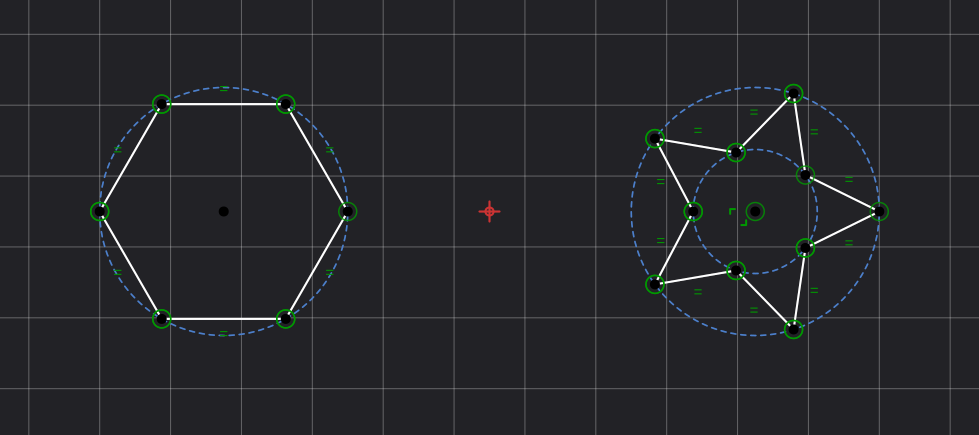

La herramienta polígono (G+X) dibuja un polígono regular, como un hexágono para un posavasos, o una estrella.

Dibujar un polígono

Haga clic donde debe estar el centro, mueva el puntero y vuelva a hacer clic, o pulse en el centro, arrastre y suelte. El puntero fija la primera esquina, por lo que determina tanto el tamaño como la rotación. Un polígono nuevo tiene 6 esquinas.

• Mantenga Ctrl para dibujar una estrella en su lugar: añade una esquina interior entre cada dos esquinas exteriores, a la mitad del radio exterior.

Mientras la vista previa está activa, puede introducir valores exactos: la barra de estado muestra los campos R, N y Star. R es el radio desde el centro hasta las esquinas, N el número de esquinas (de 3 a 100) y Star el radio interior como fracción del exterior (entre 0 y 1). Introducir un valor en Star convierte el polígono en una estrella. Escriba un valor, pulse Tab para pasar al siguiente campo y Enter para crear la forma; Esc cancela la vista previa. La herramienta recuerda el número de esquinas para el siguiente polígono.

Qué obtiene

Un polígono no es un objeto especial: consta de puntos y líneas normales, por lo que el redondeo, el chaflán, el desplazamiento y las operaciones booleanas funcionan con él como con cualquier otra forma.

Las restricciones lo mantienen regular. Todos los lados tienen la misma longitud y las esquinas están sobre un círculo de construcción alrededor del punto central; una estrella tiene un segundo círculo de construcción para sus esquinas interiores y mantiene la proporción entre ambos radios. Si introdujo un radio, una restricción de radio lo fija. Después puede arrastrar el centro para mover el polígono, o arrastrar una esquina para escalarlo y girarlo, y seguirá siendo regular. Para cambiar el tamaño más adelante, edite la restricción de radio o añada una al círculo de construcción.
