Frente de Onda

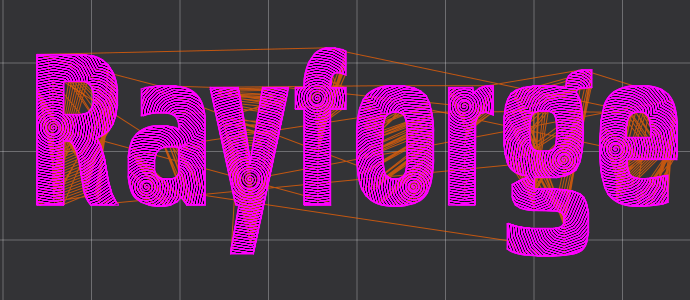

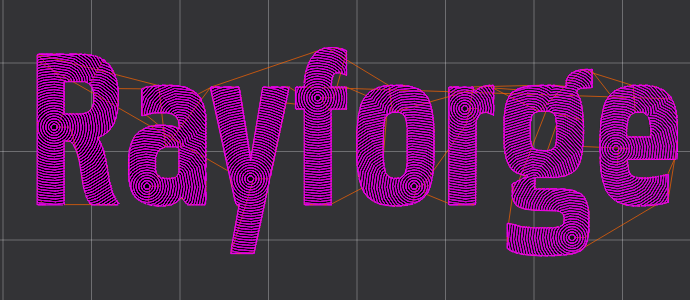

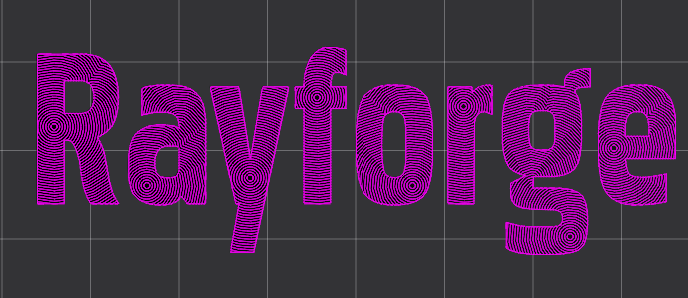

El despeje adaptativo por frente de onda rellena formas vectoriales cerradas con trayectorias de herramienta concéntricas que se expanden hacia afuera desde el centro del hueco como ondas en un estanque. Los anillos en expansión manejan automáticamente las islas interiores y producen trayectorias suaves y continuas sin las inversiones bruscas del escaneo por raster.
Resumen
A diferencia del grabado raster tradicional, que barre de un lado a otro en líneas paralelas, el frente de onda genera pasadas concéntricas que irradian desde el centro de cada hueco. Esto produce un acabado uniforme similar a ondas, adecuado para aplicaciones donde el patrón de relleno contribuye al resultado visual.
Las operaciones de frente de onda:
- Rellenan formas vectoriales cerradas (huecos) con pasadas concéntricas
- Se expanden hacia afuera desde el centro del hueco
- Navegan automáticamente alrededor de islas interiores (agujeros dentro del hueco)
- Producen trayectorias suaves sin inversiones de dirección
Cuándo Usar Frente de Onda
El frente de onda es un patrón de relleno alternativo para áreas de huecos. Sus anillos concéntricos pueden ser visualmente más atractivos que las líneas raster paralelas, y el patrón en expansión complementa naturalmente formas circulares u orgánicas.
Usa despeje adaptativo por frente de onda para:
- Rellenar huecos en diseños vectoriales
- Fabricación de sellos y troqueles — el frente de onda despeja el hueco de fondo conservando las características en relieve como islas interiores
- Aplicaciones donde la textura de relleno es visible en la pieza terminada
No uses frente de onda para:
- Cortar a lo largo de contornos (usa Contorno en su lugar)
- Rellenar imágenes de mapa de bits (usa Grabado en su lugar)
- Secciones de pared delgada donde no existe un hueco
Crear una Operación de Frente de Onda
Paso 1: Seleccionar Objetos
- Importa o dibuja formas vectoriales cerradas en el lienzo
- Selecciona los objetos que definen el límite del hueco
- Asegúrate de que las formas sean trayectorias cerradas
Paso 2: Añadir Operación de Frente de Onda
- Menú: Operaciones → Añadir Frente de Onda
- Clic derecho: Menú contextual → Añadir Operación → Frente de Onda

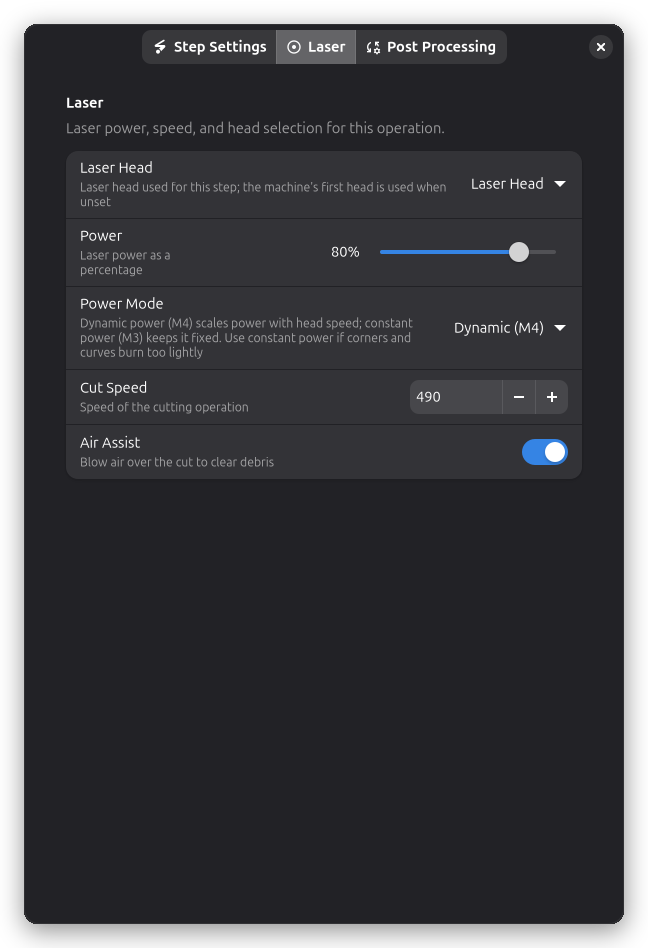

Paso 3: Configurar Ajustes
Ajusta el paso y el desplazamiento según tu material y el acabado deseado.

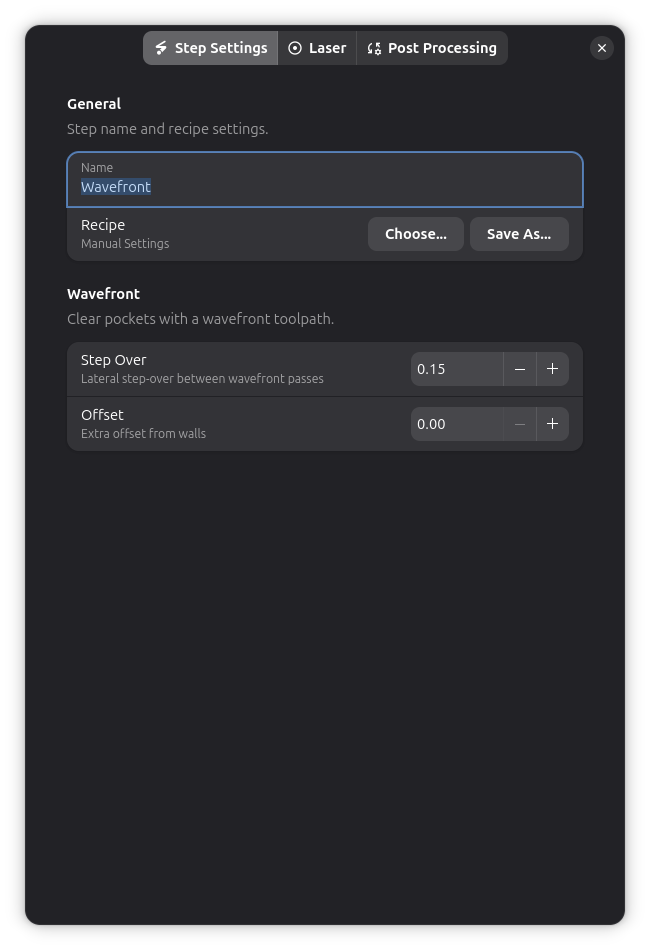

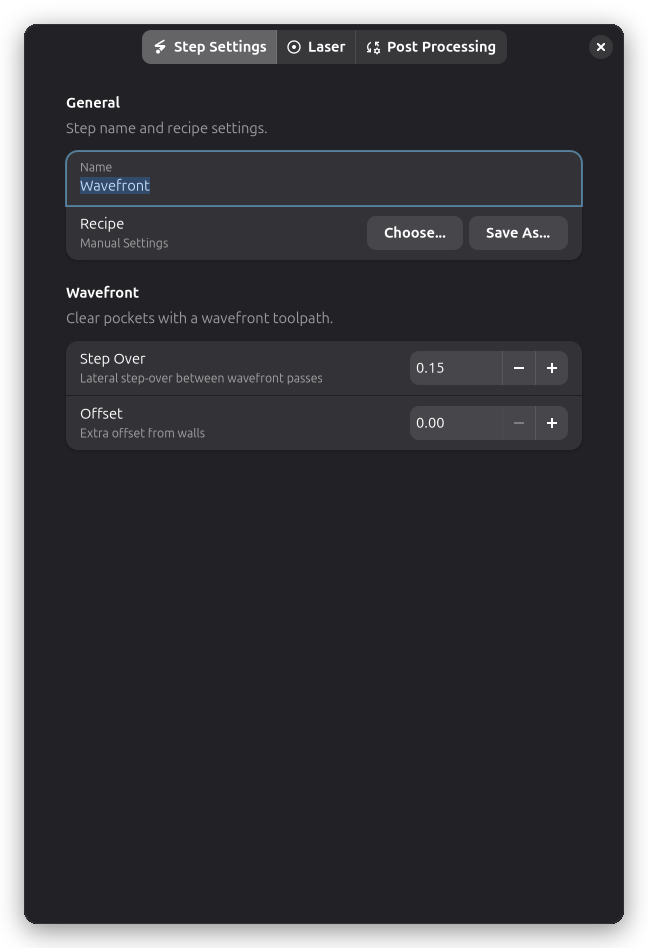

Ajustes Clave
Paso (Step Over)
La distancia entre pasadas consecutivas de frente de onda (mm). Valores más pequeños dan una cobertura más densa con más pasadas y tiempos de trabajo más largos. Valores más grandes espacian más las pasadas para una finalización más rápida.
El Paso predeterminado es el tamaño del punto láser y tiene un rango de 0,05–50,0 mm.
| Paso | Densidad de línea | Tiempo de trabajo |
|---|---|---|
| 0,1 mm | Densa, muchas líneas | Más lento |
| 0,3 mm | Moderada | Medio |
| 1,0 mm+ | Dispersa, menos líneas | Rápido |
Los valores típicos son de 0,1–0,5 mm para la mayoría de las aplicaciones.
Desplazamiento (Offset)
Espacio adicional desde la pared del hueco (mm). Crea un margen entre la pasada de frente de onda más externa y el contorno del límite. Esto es útil cuando una pasada de Contorno separada terminará el borde, o cuando se quiere dejar un borde deliberado alrededor del hueco.
Rango: 0,0–20,0 mm. El valor predeterminado es 0,0 (las pasadas de frente de onda se extienden hasta el límite).
Cómo Funciona el Frente de Onda
- Pasada de entrada — Una entrada helicoidal se introduce en el centro del hueco para establecer un área despejada inicial
- Expansión del frente de onda — Comenzando desde el centro despejado, los anillos concéntricos se expanden hacia afuera. Cada anillo se extiende más allá del anterior en la distancia de paso configurada
- Manejo de islas — A medida que el frente de onda crece, encuentra y rodea las islas interiores, dejándolas en pie
- Finalización — La expansión continúa hasta que toda el área del hueco está cubierta

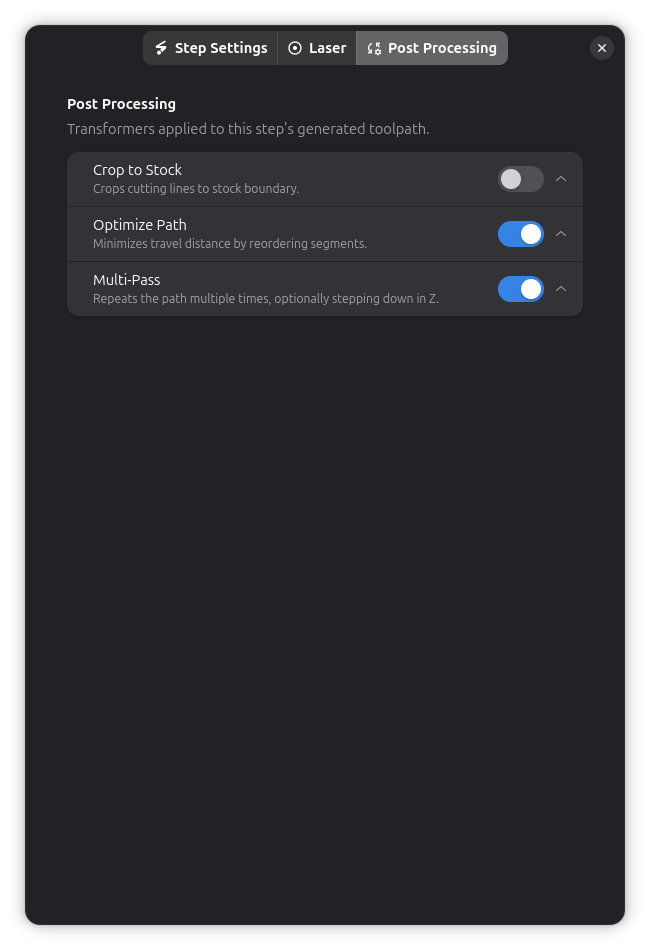

Post-Procesamiento
Las operaciones de frente de onda soportan:
- Suavizado de Trayectoria — Reduce los bordes dentados en las trayectorias de herramienta
- Optimización de Trayectoria — Minimiza la distancia de desplazamiento entre pasadas
Consejos y Mejores Prácticas
Elegir el Paso
- Una cobertura más densa (paso pequeño) significa más pasadas y tiempos de trabajo más largos
- Una cobertura dispersa (paso grande) es más rápida pero deja más material entre pasadas
- Equilibra la densidad con el tiempo de trabajo según tu aplicación
Fabricación de Sellos y Troqueles
El frente de onda es muy adecuado para la fabricación de sellos. Los anillos concéntricos en expansión despejan naturalmente el hueco de fondo mientras navegan alrededor de características en relieve tratadas como islas interiores.
Combinación con Contorno
Un flujo de trabajo común es despejar el interior del hueco con frente de onda y luego terminar el límite con una pasada de Contorno para un borde limpio. Ajusta el desplazamiento para dejar suficiente margen para el corte de contorno.
