Textfeld

Das Textfeld-Werkzeug (G+T) platziert Text auf der Skizze als bearbeitbare Geometrie — gravierten Text, Beschriftungen und Seriennummern. Textfelder sind vollständig parametrisch: Die Glyphen befinden sich innerhalb eines durch Einschränkungen festgelegten Rahmens, sodass sie sich neu lösen, sobald der Rahmen bewegt oder bemaßt wird.

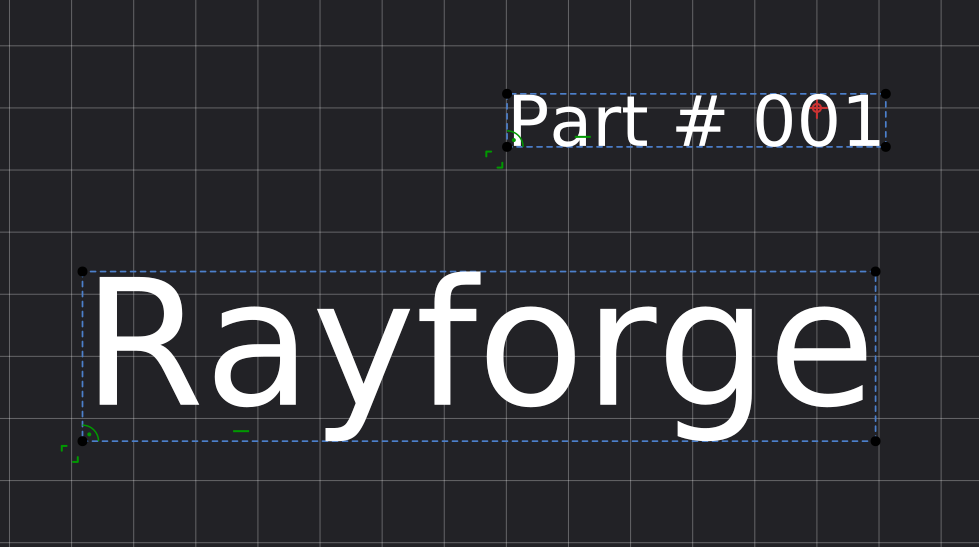

Ein Wortzeichen und eine Teilebeschriftung

Text erstellen und bearbeiten​

  1. Wähle das Textfeld-Werkzeug aus dem Kreismenü, dem Menü Sketch oder mit G+T.
  2. Klicke an die Stelle, an der der Text beginnen soll: Am Klickpunkt erscheint ein Textfeld, und das Werkzeug wechselt direkt in den Bearbeitungsmodus.
  3. Tippe den Text ein — das Feld passt seine Größe beim Tippen automatisch an.
  4. Drücke Enter oder Escape, um die Bearbeitung zu beenden.

Um ein vorhandenes Textfeld zu bearbeiten, klicke hinein. Ein Doppelklick wählt ein Wort aus, ein Dreifachklick die ganze Zeile, und Text kann wie in jedem Texteditor ausgewählt und ersetzt werden — inklusive Ctrl+C/Ctrl+V, Rückgängig/Wiederholen und Einfügen während der Bearbeitung.

Schriftarteigenschaften​

Das Schriftarteigenschaften-Bedienfeld

Das Bedienfeld Schriftarteigenschaften in der Seitenleiste steuert das Erscheinungsbild des auf der Leinwand ausgewählten Textfelds:

  • Schriftfamilie — wähle aus den installierten Systemschriften.
  • Schriftgröße — in Punkt.
  • Fett- und Kursiv-Schalter.

Ein parametrischer Rahmen​

Ein Textfeld ist kein Rasterbild: Seine Glyphen sind echte Skizzengeometrie, die innerhalb eines Rahmens aus einem Ursprung sowie Breiten- und Höhenpunkten angeordnet ist. Der Rahmen wird als Konstruktionsgeometrie gestrichelt gezeichnet, dient also als Layout-Referenz und landet beim Fertigen der Skizze nie in den Werkzeugpfaden. Wie alles andere im Sketcher ist auch der Rahmen mit Einschränkungen versehen, sodass er wie jede andere Geometrie bemaßt werden kann — ändere die Breiteneinschränkung, und der Text wird neu gelöst, um das Feld zu füllen.

Ein Klick innerhalb eines Textfelds mit dem Füll-Werkzeug schaltet stattdessen die Füllung der Textglyphen um, statt eine Bereichsfüllung zu erzeugen.

Vorlagenausdrücke​

Textfelder akzeptieren Vorlagenausdrücke: Alles in geschweiften Klammern wird beim Lösen der Skizze ausgewertet, sodass Beschriftungen Live-Werte wie Maße, Daten oder eindeutige Seriennummern anzeigen können. Einzelheiten und die eingebauten Funktionen findest du unter Vorlagenausdrücke in Textfeldern.
