Polygon und Stern

Das Polygon-Werkzeug (G+X) zeichnet ein regelmäßiges Polygon, etwa ein Sechseck für einen Untersetzer, oder einen Stern.

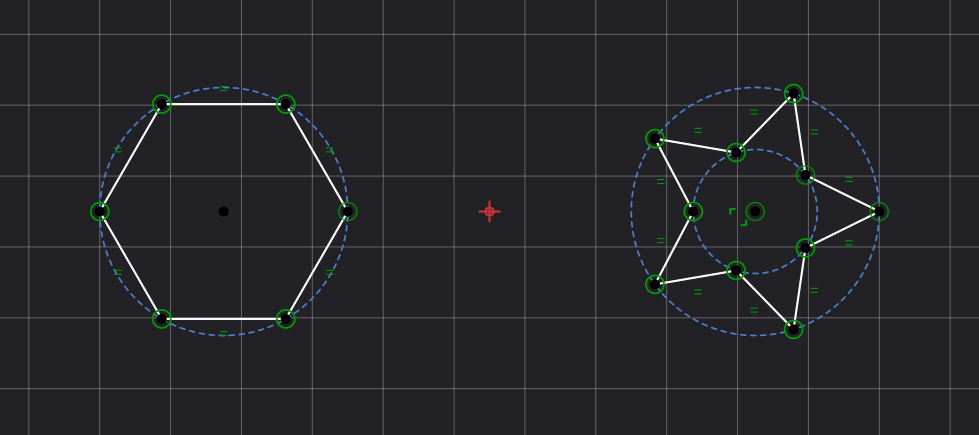

Ein Polygon zeichnen

Klicke dorthin, wo der Mittelpunkt liegen soll, bewege den Zeiger und klicke erneut, oder drücke am Mittelpunkt, ziehe und lasse los. Der Zeiger legt die erste Ecke fest und bestimmt damit sowohl die Größe als auch die Drehung. Ein neues Polygon hat 6 Ecken.

• Halte Ctrl gedrückt, um stattdessen einen Stern zu zeichnen: Zwischen je zwei äußeren Ecken wird eine innere Ecke auf dem halben äußeren Radius eingefügt.

Während die Vorschau aktiv ist, kannst du exakte Werte eingeben: Die Statusleiste zeigt die Felder R, N und Star. R ist der Radius vom Mittelpunkt zu den Ecken, N die Anzahl der Ecken (3 bis 100) und Star der innere Radius als Bruchteil des äußeren (zwischen 0 und 1). Die Eingabe eines Star-Werts macht aus dem Polygon einen Stern. Gib einen Wert ein, drücke Tab, um zum nächsten Feld zu wechseln, und Enter, um die Form zu erstellen; Esc bricht die Vorschau ab. Das Werkzeug merkt sich die Anzahl der Ecken für das nächste Polygon.

Was du erhältst

Ein Polygon ist kein spezielles Objekt: Es besteht aus gewöhnlichen Punkten und Linien, sodass Verrundung, Fase, Versatz und boolesche Operationen damit wie mit jeder anderen Form funktionieren.

Einschränkungen halten es regelmäßig. Alle Kanten sind gleich lang, und die Ecken liegen auf einem Konstruktionskreis um den Mittelpunkt; ein Stern hat einen zweiten Konstruktionskreis für seine inneren Ecken und behält das Verhältnis zwischen den beiden Radien bei. Wenn du einen Radius eingegeben hast, legt eine Radius-Einschränkung ihn fest. Du kannst dann den Mittelpunkt ziehen, um das Polygon zu verschieben, oder eine Ecke ziehen, um es zu skalieren und zu drehen, und es bleibt regelmäßig. Um die Größe später zu ändern, bearbeite die Radius-Einschränkung oder füge dem Konstruktionskreis eine hinzu.
